Montieren, Verdrahten, Anschließen
12.2 Verdrahten, Anschließen

Anschlussbelegung Digitalmodul DM-F Local

Die folgende Tabelle zeigt die Anschlussbelegung der abnehmbaren Klemmen:

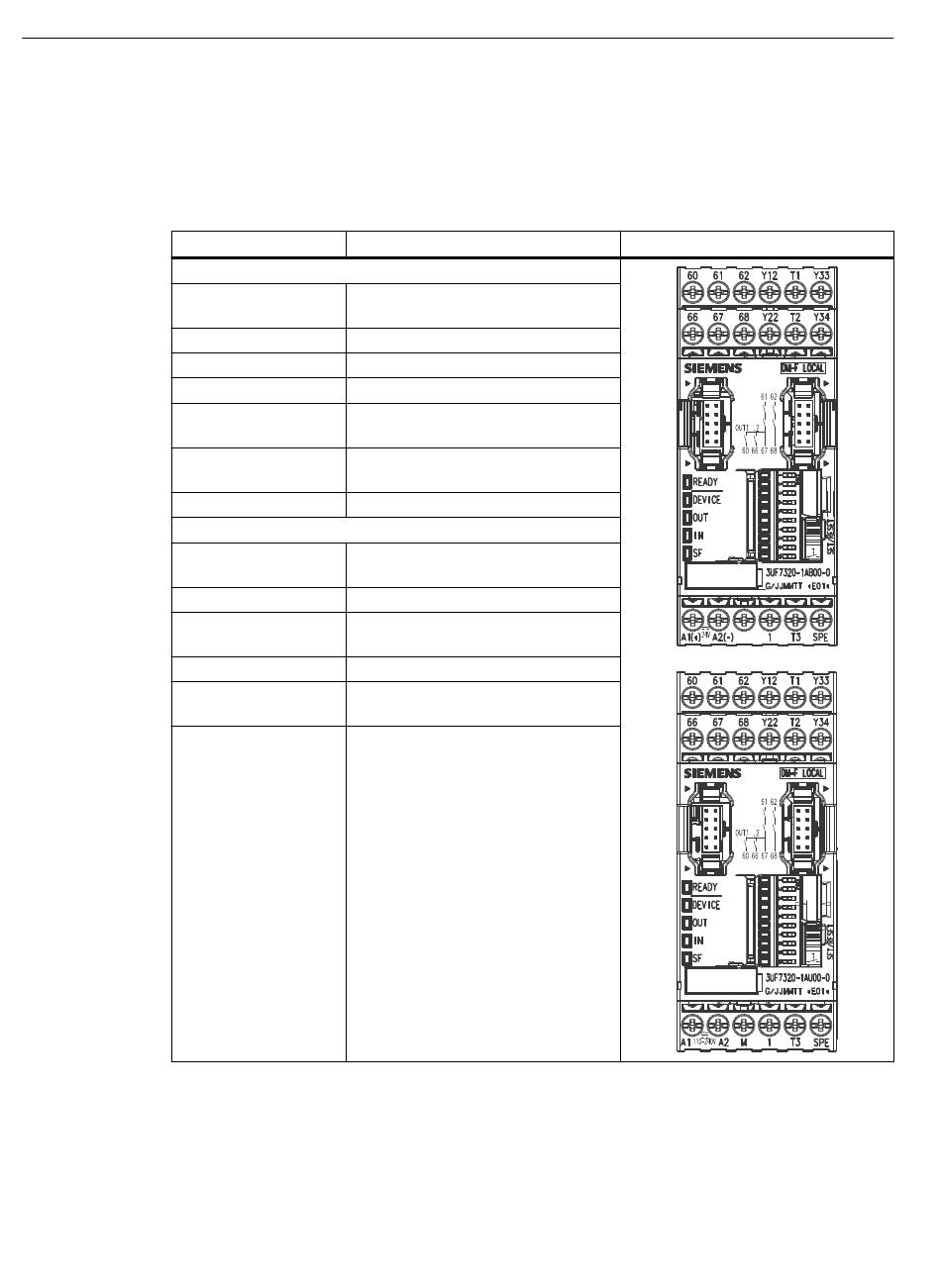

Tabelle 12-18 Anschlussbelegung der abnehmbaren Klemmen, Digitalmodule DM-F Local, 24 V DC-
Anschluss
Klemmen oben
Klemmen unten
212
Version und 110 - 240 V UC-Version
Belegung
60, 66 Digitalmodul, Relaisausgänge 1 (60)
und 2 (66)
61, 67 Relais-Freigabekreis 1, Schließer
62, 68 Relais-Freigabekreis 2, Schließer
Y12, Y22 Sensoreingang Kanal 1, Kanal 2
T1, T2 Versorgung für Sensoreingänge
(DC 24 V, gepulst)
Y33 Starttaster (Start nach Auf- und Ab‐
wärtsflanke)
Y34 Rückführkreis
A1(+) Versorgungsspannungsanschluss
AC / DC 110 ... 240 V oder DC +24 V
A2(-) N oder -24 V
M Masse (Bezugspotenzial Sensorein‐
gänge, nur 3UF7320-1AU00-0)
1 Kaskadiereingang
T3 Versorgung der Sensoreingänge
(DC 24 V, statisch)
SPE Anlagenschirm
1)
