14.1.3.3

SIMOCODE pro mit Thermistoreingang

Am 3UF70 können Sie Temperaturfühler Typ A mit Kennlinie nach IEC 60947-8 (DIN VDE 0660,
Teil 303), DIN 44081 und DIN 44082 verwenden.
In Abhängigkeit von der Anzahl der Fühler ergeben sich folgende Auslöse- und
Wiedereinschalttemperaturen:

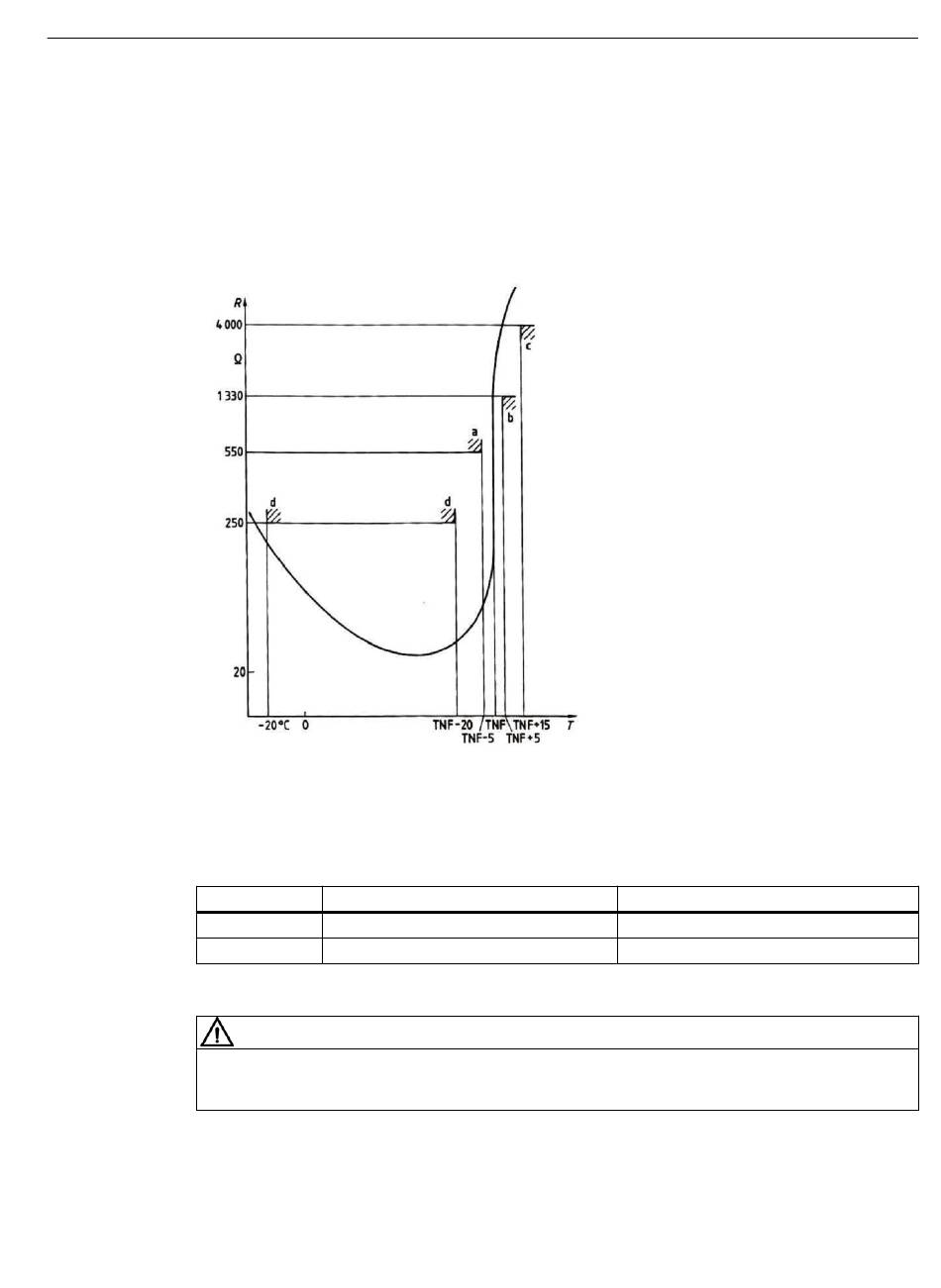

Bild 14-2
In Abhängigkeit von der Anzahl der Fühler ergeben sich folgende Auslöse- und
Wiedereinschalttemperaturen bezogen auf TNF (Nennansprechtemperatur des Fühlers):
Tabelle 14-1 Auslöse- und Wiedereinschalttemperaturen
Die angegebenen Temperaturen sind Grenzwerte.

Einstellung Verhalten

Stellen Sie bei aktiviertem Thermistor das Verhalten auf "Abschalten" ein!
SIMOCODE pro
Systemhandbuch, 06/2021, A5E40507475001A/RS-AE/005
Typische Kennlinie eines Typ A-Fühlers (logarithmische Teilung)
Auslösetemperatur
3 Fühler TNF +4 K
6 Fühler TNF -5 K
VORSICHT
Sicherheits- und Inbetriebnahmehinweise für Ex-Bereiche
14.1 Motorschutzfunktionen (Überlastschutz, Thermistorschutz)
Wiedereinschalttemperatur
TNF -7 K
TNF -20 K
