12.1.4
Montage Stromerfassungsmodule
Sie können diese Systemkomponenten folgendermaßen befestigen:
• Stromerfassungsmodule bis 100 A: Hutschienenmontage oder Schraubbefestigung mit
Befestigungslaschen (Bestellnummer: 3RV2928-0B) und Schrauben auf einer ebenen
Fläche. Diese Befestigungslaschen sind nur für Stromerfassungsmodule (und Strom- /
Spannungserfassungsmodule) geeignet! Bei den Stromerfassungsmodulen bis 25 A
benötigen Sie zusätzlich ein Distanzstück von 25 mm Länge.
• Stromerfassungsmodule bis 200 A: Hutschienenmontage oder Schraubbefestigung
• Stromerfassungsmodule bis 630 A: Schraubbefestigung.

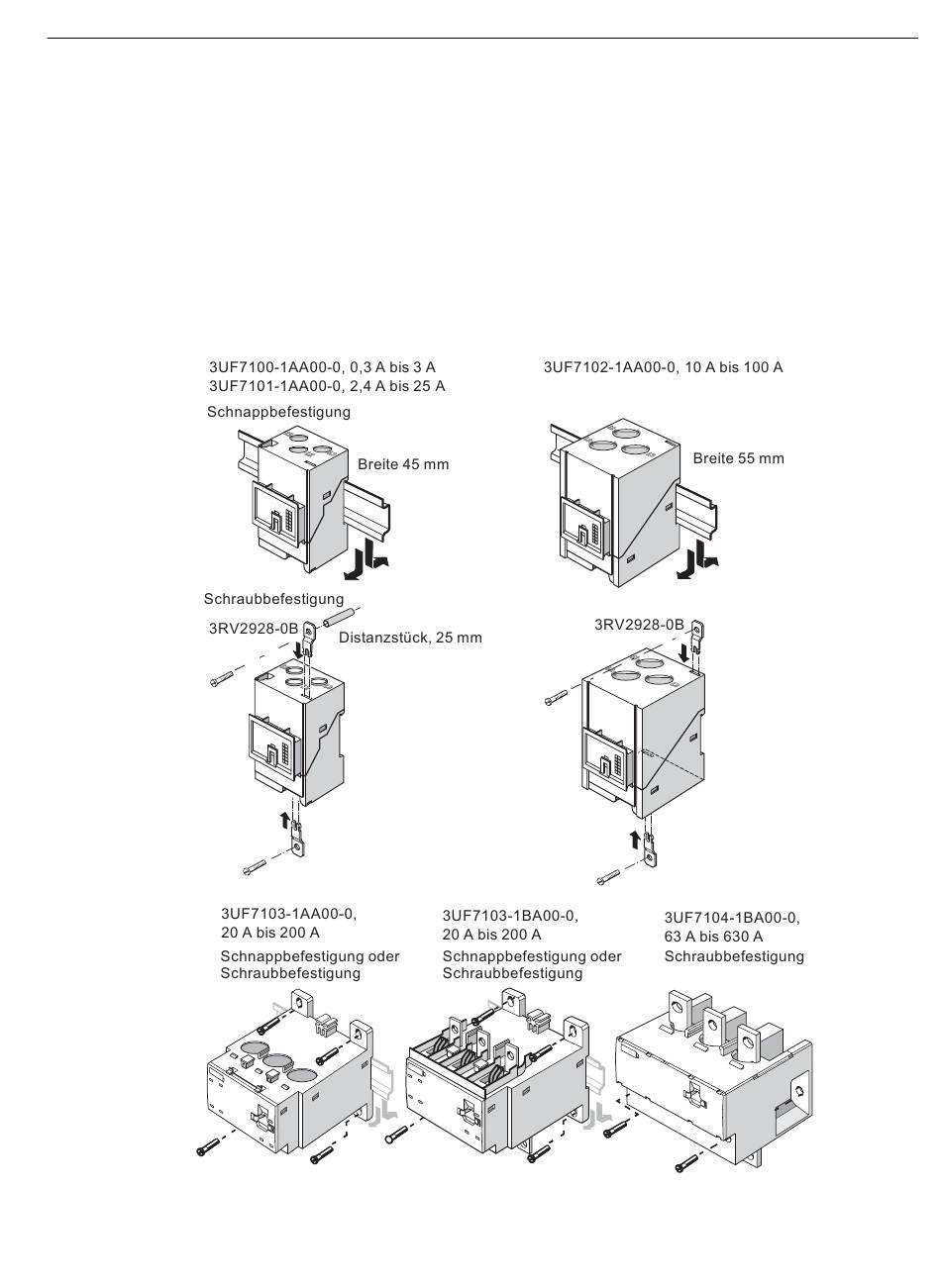

Bild 12-4
SIMOCODE pro
Systemhandbuch, 06/2021, A5E40507475001A/RS-AE/005
Montage der Stromerfassungsmodule
Montieren, Verdrahten, Anschließen
12.1 Montieren
181
