Montieren, Verdrahten, Anschließen
12.2 Verdrahten, Anschließen
L1
L2
L3
N
L1 L2 L3
T1 T2 T3
Sicherheitstechnische Hinweise
1) Kurzschlussfeste Verdrahtung bzw. Leitungsschutz empfohlen
Hinweis
Erfassung der Netzspannung
Für die Erfassung der Netzspannung empfiehlt sich ein Spannungsabgriff zwischen
Leistungsschalter bzw. Sicherung und dem Schütz.
Damit kann bei abgeschaltetem Motor aus der vorhandenen Versorgungsspannung die
Einschaltbereitschaft des Motors abgeleitet werden.
Hinweis
Erfassung der Spannung oder leistungsbezogener Messgrößen

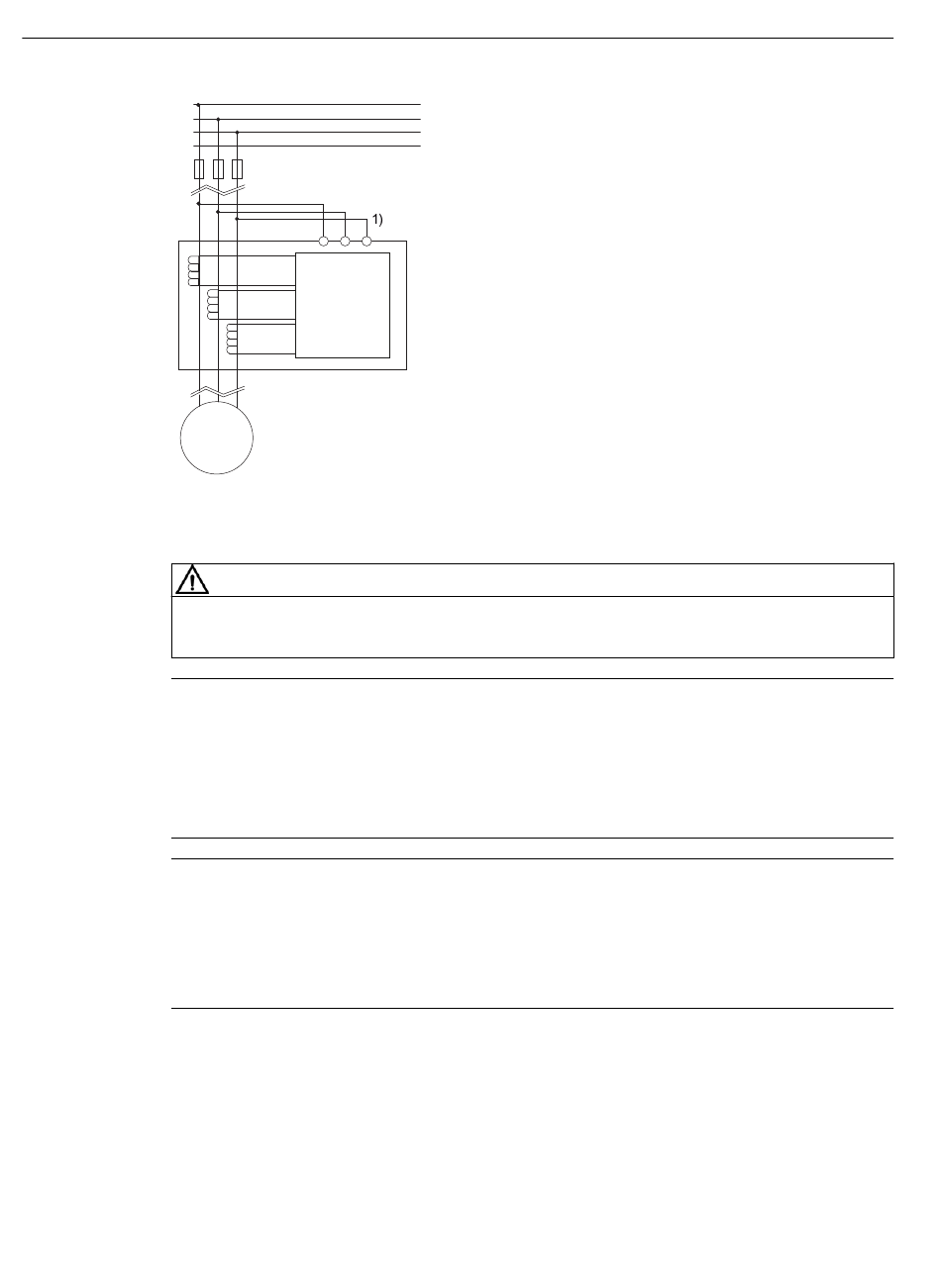

Verbinden Sie bei Strom- / Spannungserfassungsmodulen den Hauptstromkreis L1, L2, L3
mittels eines 3-adrigen Kabels mit den Anschlussklemmen (L1, L2, L3) der abnehmbaren
Klemme. Hierbei ist in den Zuleitungen ggf. auf einen zusätzlichen Leitungsschutz zu achten,
z. B. durch die Verwendung kurzschlussfester Kabel oder die Verwendung von Sicherungen
220
L1 L2 L3
M
~ 3
WARNUNG
