Montieren, Verdrahten, Anschließen
12.2 Verdrahten, Anschließen

Anschlussbelegung Multifunktionsmodul

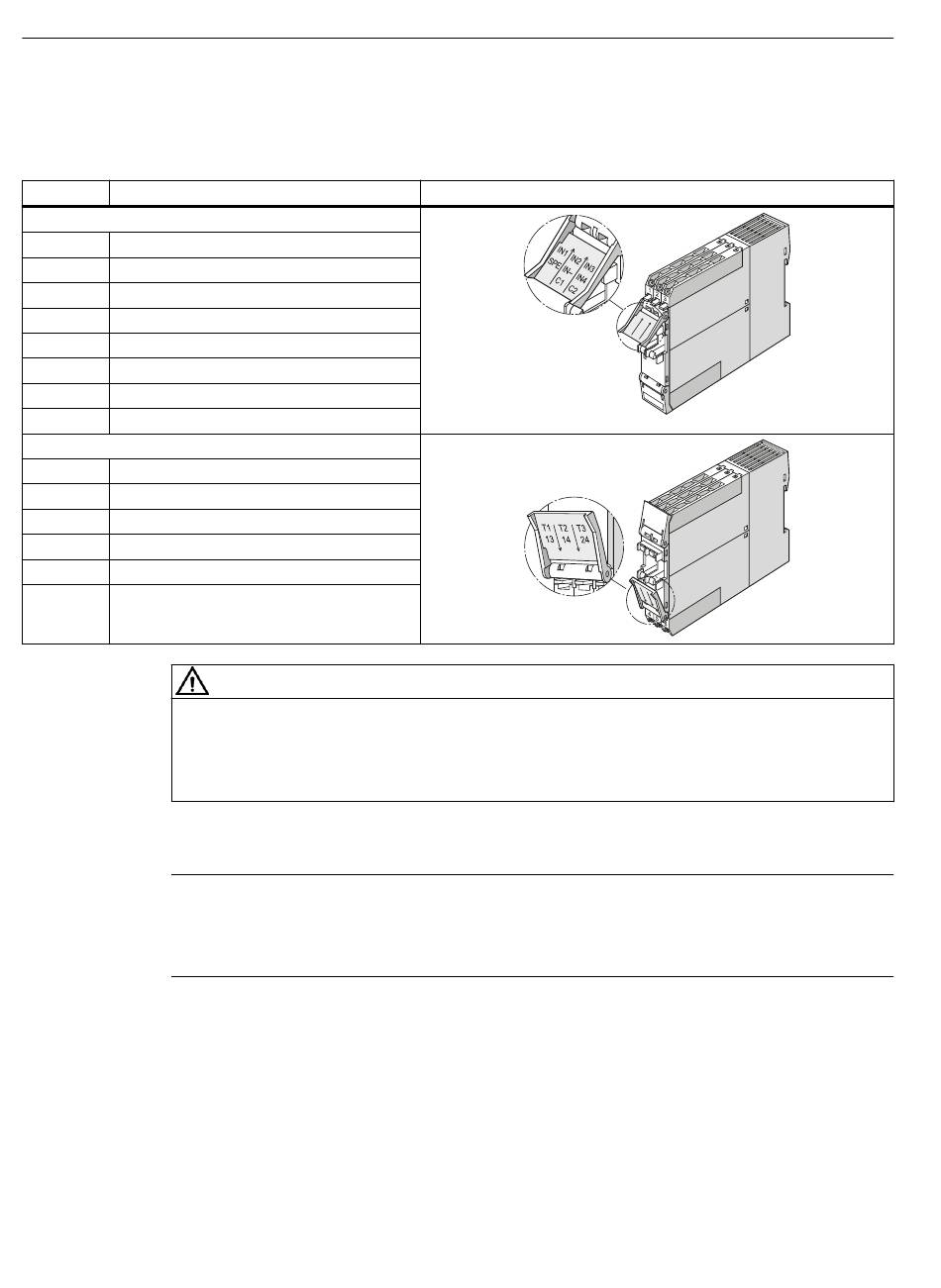

Tabelle 12-13 Anschlussbelegung der abnehmbaren Klemmen, Multifunktionsmodul
Anschluss Belegung
Klemme oben
IN1 Digitaleingang IN1
IN2 Digitaleingang IN2
IN3 Digitaleingang IN3
SPE 1) Anlagenschirm
IN- Masse für IN1 bis IN4
IN4 Digitaleingang IN4
C1 Anschluss 1, Differenzstromwandler 3UL23
C2 Anschluss 2, Differenzstromwandler 3UL23
Klemme unten
T1 Eingang T1, Temperatursensor
T2 Eingang T2, Temperatursensor
T3 Eingang T3, Temperatursensor
13 Wurzel für Relaisausgang 1 und 2
14 Relaisausgang OUT1
24 Relaisausgang OUT2
Gefährliche Spannung. Lebensgefahr oder schwere Verletzungsgefahr
Um den Berührschutz und die Schutzart IP20 bei SIMOCODE pro S zu gewährleisten, drehen Sie
alle nicht zur Leiterklemmung verwendeten Schrauben ein und schließen Sie die
Klemmenabdeckungen.
1)
Hinweis
Verbinden Sie SIMOCODE pro über die Klemme SPE mit dem maximal möglichen Querschnitt
und mit einer möglichst kurzen Leitung mit der Funktionserde des Schaltschranks, z. B. mit dem
geerdeten Montageblech des Schaltschranks.
