Montieren, Verdrahten, Anschließen
12.2 Verdrahten, Anschließen
Anschlussbelegung Erdschlussmodul
Folgende Tabelle zeigt die Anschlussbelegung der abnehmbaren Klemmen:

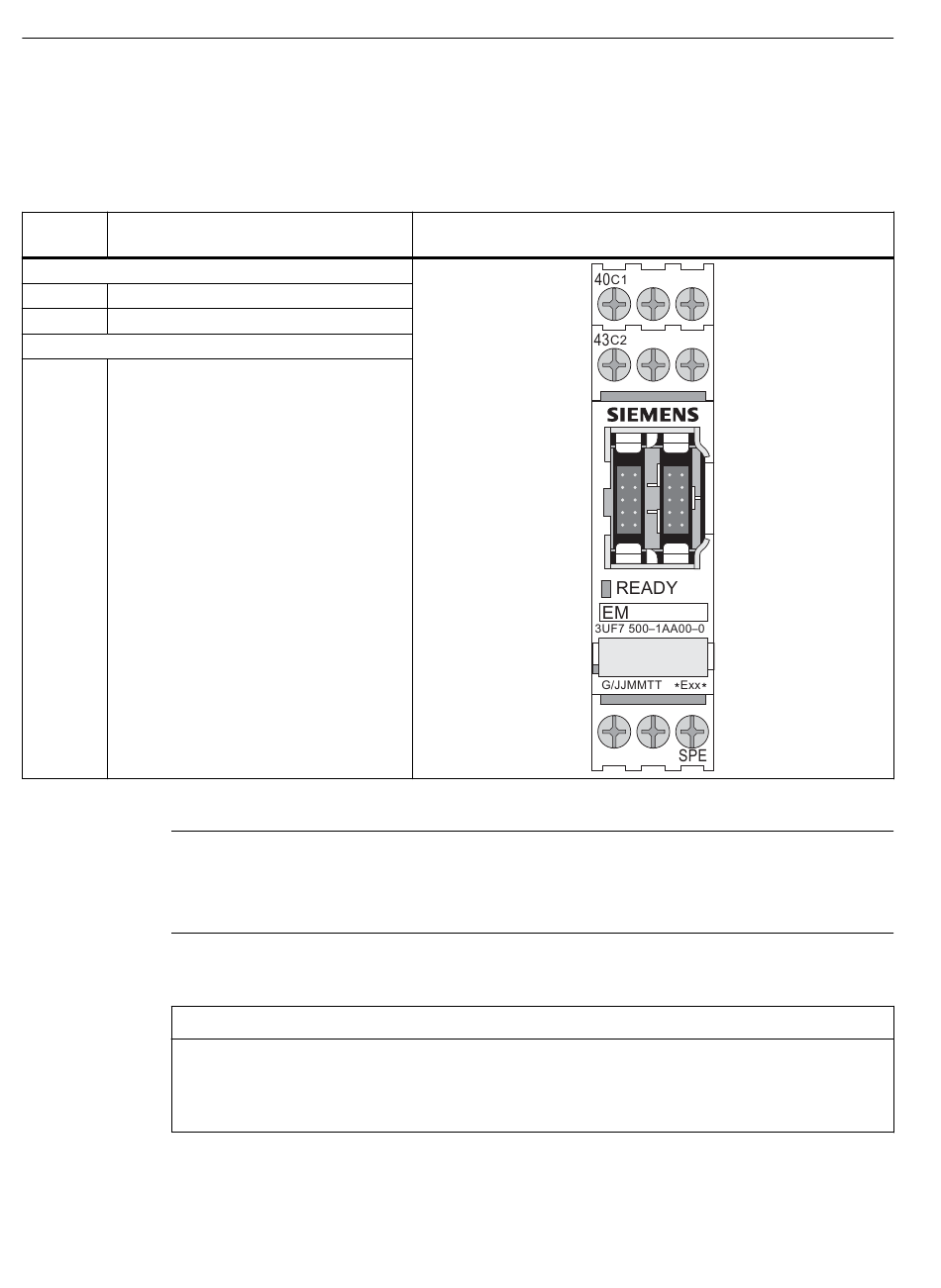

Tabelle 12-14 Anschlussbelegung der abnehmbaren Klemmen, Erdschlussmodul
An‐
Belegung
schluss
Klemmen oben
40
Eingang C1 Differenzstromwandler
43
Eingang C2 Differenzstromwandler
Klemmen unten
SPE
Anlagenschirm
1)
1)
Hinweis
Verbinden Sie SIMOCODE pro über die Klemme SPE mit dem maximal möglichen Querschnitt
und mit einer möglichst kurzen Leitung mit der Funktionserde des Schaltschranks, z. B. mit dem
geerdeten Montageblech des Schaltschranks.
ACHTUNG
Variante Erdschlussmodul
Das Erdschlussmodul 3UF7 500-1AA00-0 benötigt den Differenzstromwandler 3UL22.
Das Erdschlussmodul 3UF7 510-1AA00-0 benötigt den Differenzstromwandler 3UL23.
