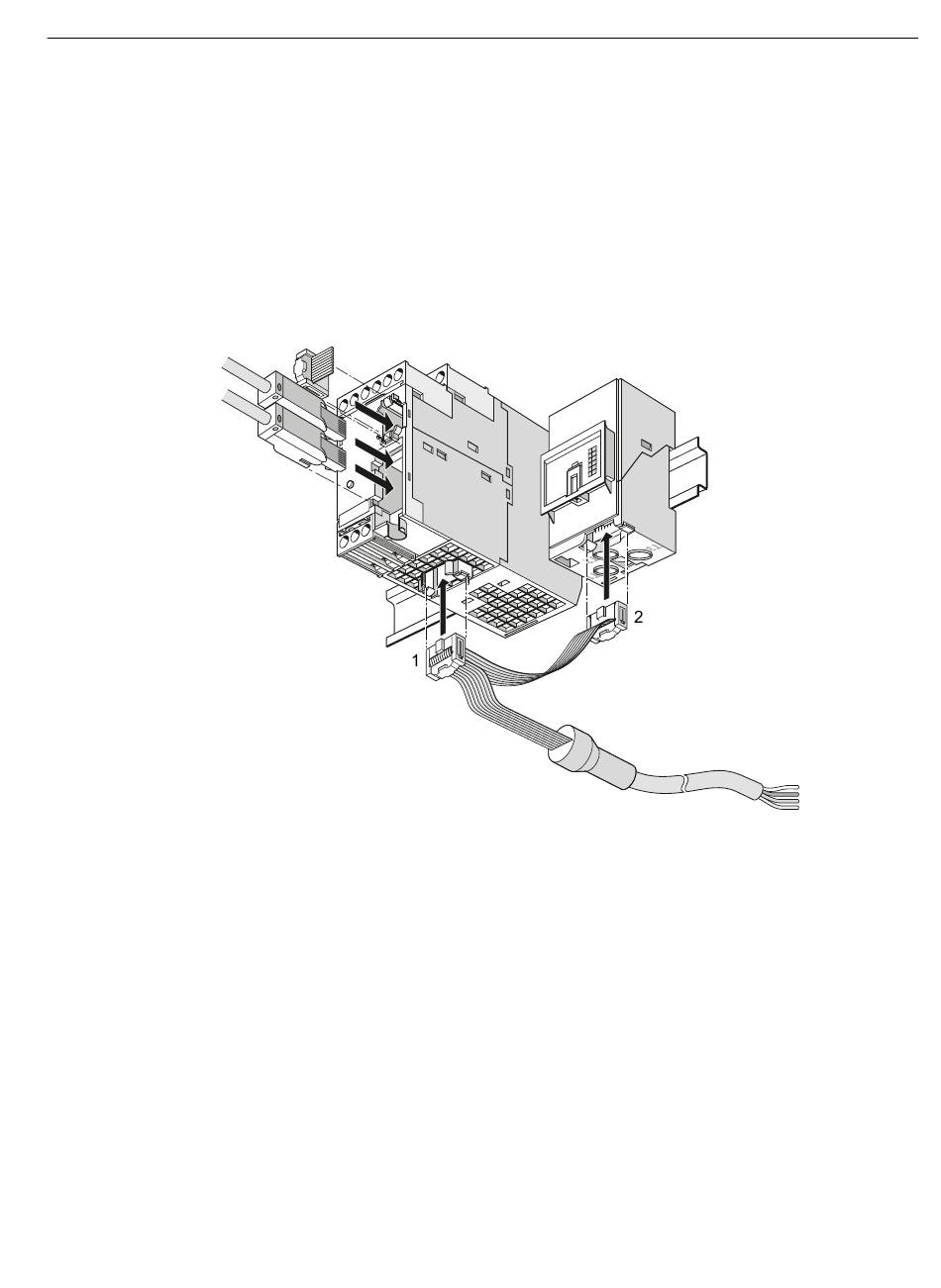

Anschluss des Y-Verbindungskabels an das Grundgerät und an das Stromerfassungsmodul
oder das Strom-/Spannungserfassungsmodul
• Schließen Sie den Stecker in der Mitte des Y-Verbindungskabels (1) am Grundgerät an
• Schließen Sie den Stecker am Ende des Y-Verbindungskabels (2) an einem
Stromerfassungsmodul oder Strom-/Spannungserfassungsmodul an
• Falls Sie ein Entkoppelmodul verwenden:
– Schließen Sie den Stecker am Ende des Initialisierungskabels (2) am Entkoppelmodul an.
– Verbinden Sie das Entkoppelmodul mit einem Systemschnittstellen-Verbindungskabel
Bild 9-4
SIMOCODE pro
Systemhandbuch, 06/2021, A5E40507475001A/RS-AE/005
mit dem Strom-/Spannungserfassungsmodul.
Anschluss des Y-Verbindungskabels an das Grundgerät und an das Stromerfassungsmodul
oder das Strom-/Spannungserfassungsmodul
