8.6 Entkoppelmodul (DCM) für Strom- / Spannungserfassungsmodule der 1. Generation (z. B. 3UF711.-1AA00-0)
Stern-Netzform
3-Leiter, Stern, hochohmig
geerdet
3-Leiter, Stern, isoliert
Dreieck-Netzformen

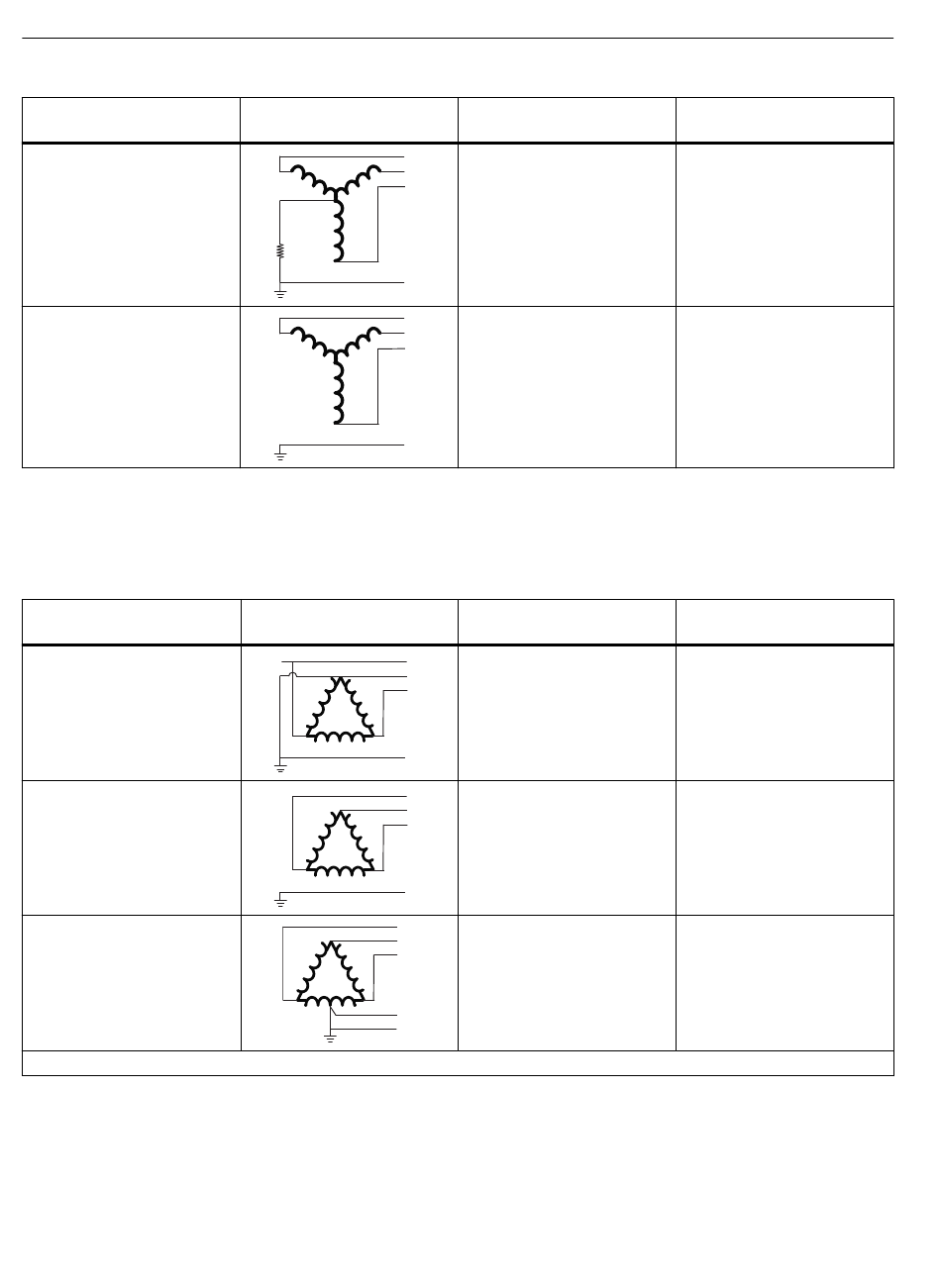

Tabelle 8-2 Bedarf eines Entkoppelmoduls für Dreieck Netzformen
Dreieck-Netzform
1)
3-Leiter, Dreieck, eine Phase
geerdet
3-Leiter, Dreieck,
isoliert
Mittelanzapfung geerdet
1) Überwiegend in Nordamerika anzutreffen
136
Netzkonfiguration
L1
L2
L3
R
PE
L1
L2
L3
PE
Netzkonfiguration
L1
L2
L3
PE
L1
L2
L3
PE
L1
L2
L3
N
PE
Entkoppelmodul erforder‐
lich
ja
ja
Entkoppelmodul erforder‐
lich
ja
ja
ja
