Montieren, Verdrahten, Anschließen
12.2 Verdrahten, Anschließen

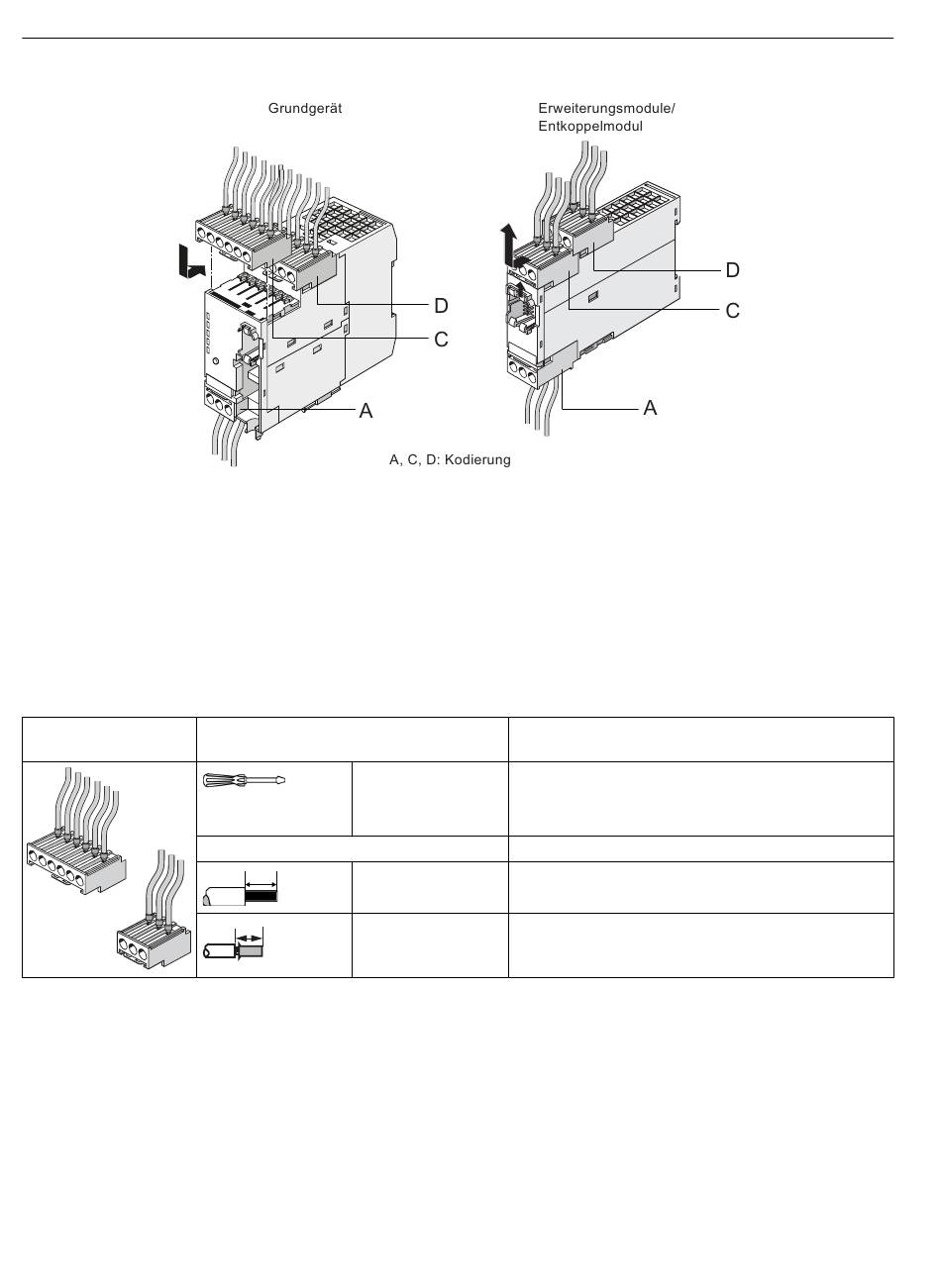

Bild 12-13
Leitungen
Die Leiterquerschnitte sind bei allen Geräten gleich. Folgende Tabelle zeigt Leiterquerschnitte,
Abisolierlängen und Anzugsdrehmomente der Leitungen für die abnehmbaren Klemmen:
Tabelle 12-3 Leiterquerschnitte, Abisolierlängen und Anzugsdrehmomente der Leitungen bei den Grundgeräten
SIMOCODE pro C und pro V
Abnehmbare Klem‐
men
188
Abnehmbare Klemmen bei Grundgeräten SIMOCODE pro V PN / pro V EIP,
Erweiterungsmodulen und Entkoppelmodul
Schraubendreher
PZ2 / Ø 5 - 6 mm
Abisolierlänge
Eindrähtig
+1
10
Feindrähtig mit / oh‐
10
ne Aderendhülse
Anzugsdrehmoment
TORQUE:
7 - 10.3 LB.IN
0,8 - 1,2 Nm
Leiterquerschnitt
2x 0,5 - 2,5 mm / 1x 0,5 - 4 mm
2
2x AWG 20 to 14 / 1x AWG 20 to 12
2x 0,5 - 1,5 mm / 1x 0,5 - 2,5 mm
2
2x AWG 20 to 16 / 1x AWG 20 to 14
