Inbetriebnahme, Service, Fehlersuche
13.2 Inbetriebnahme
13.2.3

Inbetriebnahme mit Modbus

13.2.3.1

Inbetriebnahme mit Modbus RTU

Schrittfolge Inbetriebnahme des Grundgeräts SIMOCODE pro V Modbus
Tabelle 13-9 Schrittfolge Inbetriebnahme des Grundgeräts SIMOCODE pro V Modbus
Schritt
1
2
3
4

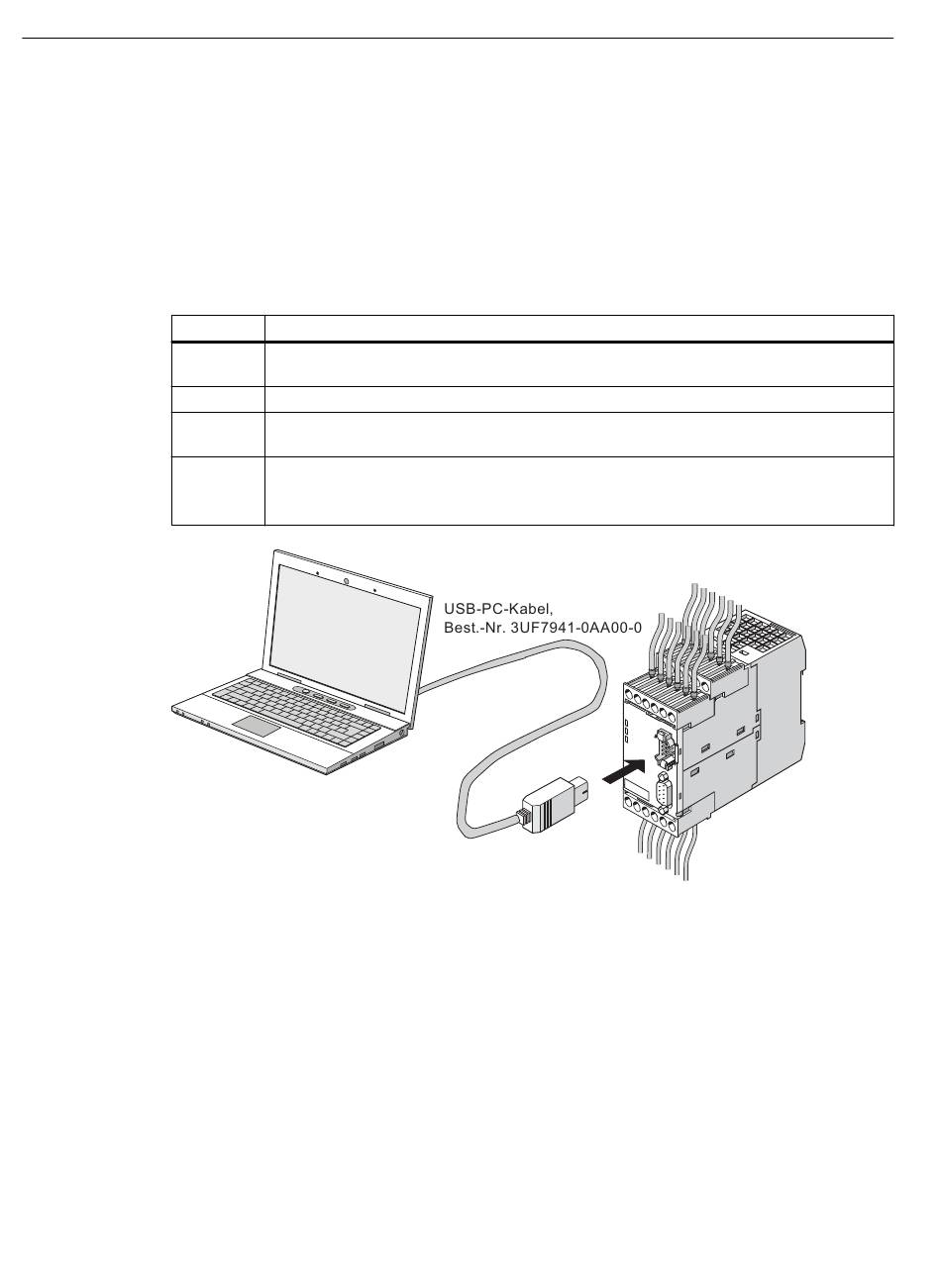

Bild 13-3
Software für die Projektierung und die Inbetriebnahme
Für die vollständige Projektierung und Inbetriebnahme ist die Software SIMOCODE ES V14 + SP1
(oder neuere Version) notwendig. Dabei kann gewählt werden zwischen:
• SIMOCODE ES Basic: Textorientierte Projektierung von SIMOCODE
• SIMOCODE ES Standard: Projektierung von SIMOCODE anhand grafisch verschaltbarer
Funktionsbausteine.
256
Beschreibung
Schalten Sie die Versorgungsspannung ein. Im fehlerfreien Zustand muss die LED "Device"
grün leuchten
Schließen Sie den PC / PG mit dem PC-Kabel an der Systemschnittstelle an (siehe Bild unten)
Parametrieren Sie SIMOCODE pro bzw. überprüfen Sie die vorhandene Parametrierung mit
einem PC mit installierter Software SIMOCODE ES (TIA-Portal)
Ist die automatische Baudratenerkennung aktiviert, blinkt die LED "Bus" grün, sobald die
von der Steuerung gewählte Einstellung gefunden wurde.
Die LED "Bus" leuchtet grün, sobald die Steuerung Daten mit dem Gerät austauscht.
Anschluss eines PC an das Grundgerät SIMOCODE pro V Modbus RTU
