Montieren, Verdrahten, Anschließen
12.2 Verdrahten, Anschließen
• Wandlerleistung: Empfohlen ≥ 2,5 VA, abhängig vom Sekundärstrom und von der
Leitungslänge
• Überstromfaktor: 5P10 oder 10P10
• Genauigkeitsklasse: 1
Beispiel 1
• Stromwandler 3UF1868-3GA00:
– Primärstrom: 820 A bei Nennlast
– Sekundärstrom: 1 A
• SIMOCODE pro mit Stromerfassungsmodul 3UF7100-1AA00-0, Einstellstrom 0,3 A bis 3 A.
Das bedeutet:
– Der Sekundärstrom des Stromwandlers beträgt bei Bemessungslast 1 A und liegt damit im
– Der zu parametrierende Einstellstrom I

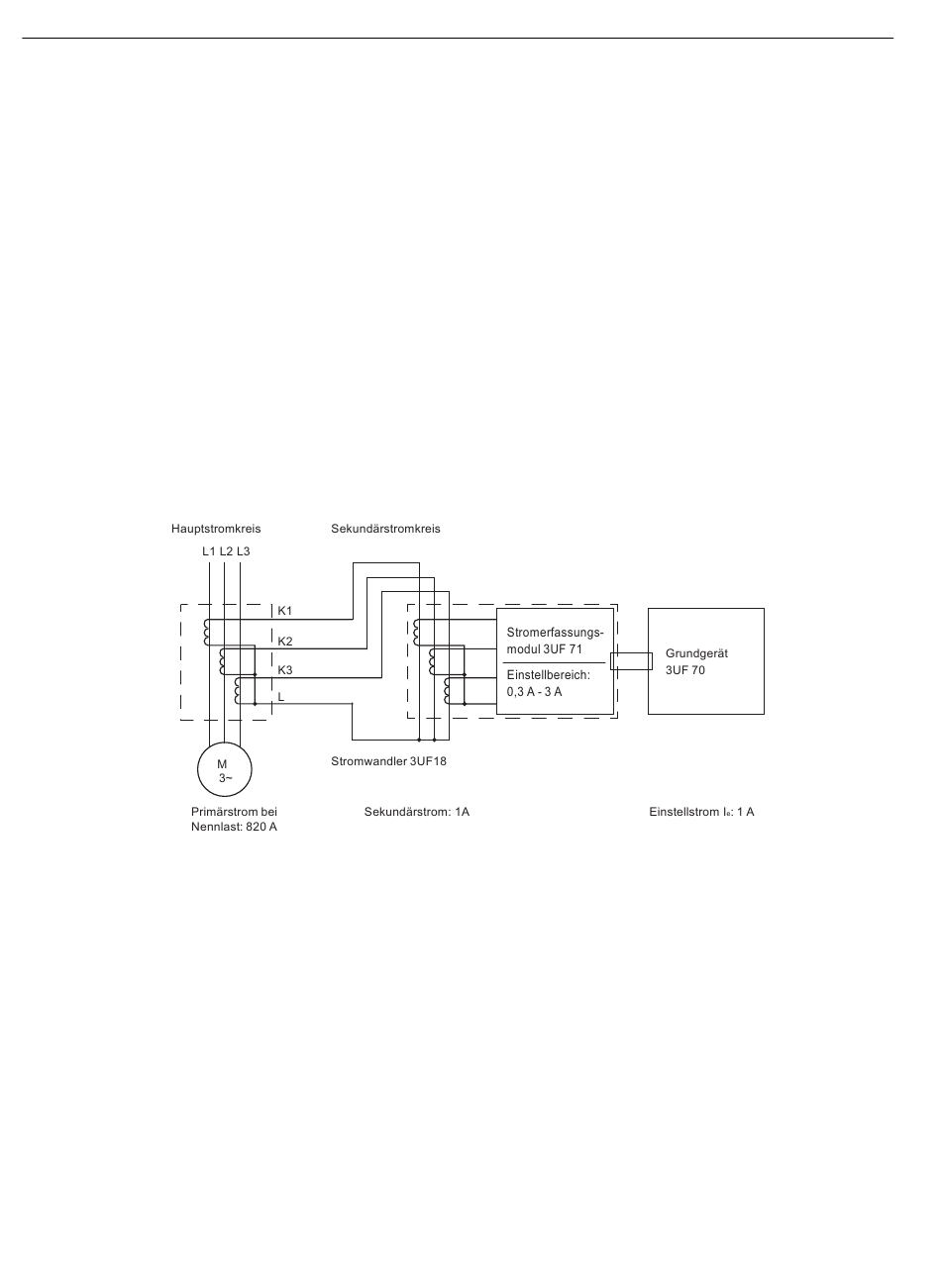

Bild 12-31
224
Einstellbereich 0,3 A bis 3 A des verwendeten Stromerfassungsmoduls
Beispiel (1 von 2) für Stromerfassung mit externem Stromwandler 3UF18
in SIMOCODE pro beträgt 1 A.
