Montieren, Verdrahten, Anschließen
12.2 Verdrahten, Anschließen

Anschlussbelegung Analogmodul

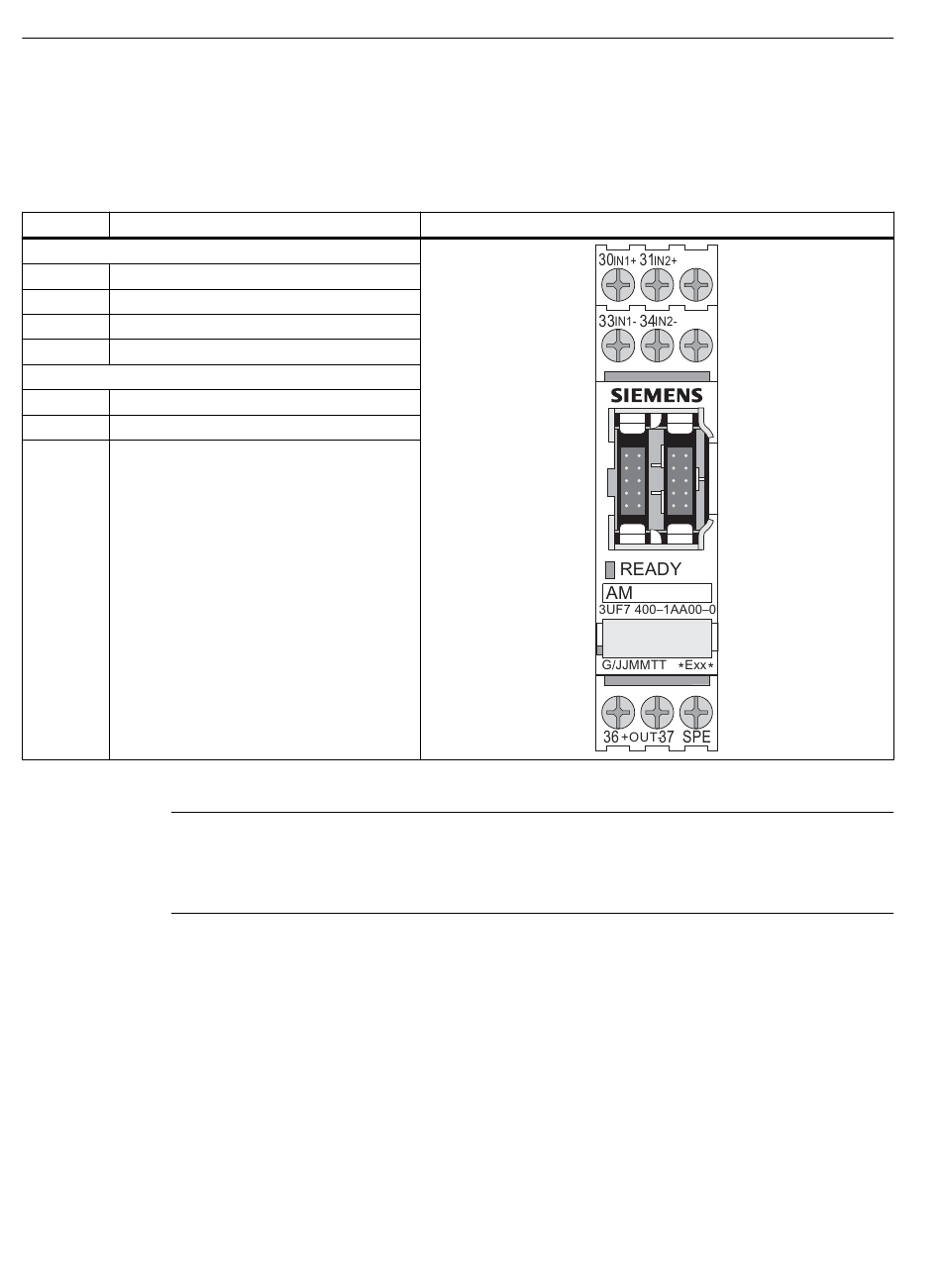

Folgende Tabelle zeigt die Anschlussbelegung der abnehmbaren Klemmen:
Tabelle 12-16 Anschlussbelegung der abnehmbaren Klemmen, Analogmodul
Anschluss Belegung
Klemmen oben
30 Analogeingang IN1+
31 Analogeingang IN2+
33 Analogeingang IN1-
34 Analogeingang IN2-
Klemmen unten
36 Analogausgang OUT+
37 Analogausgang OUT-
SPE Anlagenschirm
1)
1)
Hinweis
Verbinden Sie SIMOCODE pro über die Klemme SPE mit dem maximal möglichen Querschnitt
und mit einer möglichst kurzen Leitung mit der Funktionserde des Schaltschranks, z. B. mit dem
geerdeten Montageblech des Schaltschranks.
