Montieren, Verdrahten, Anschließen
12.2 Verdrahten, Anschließen

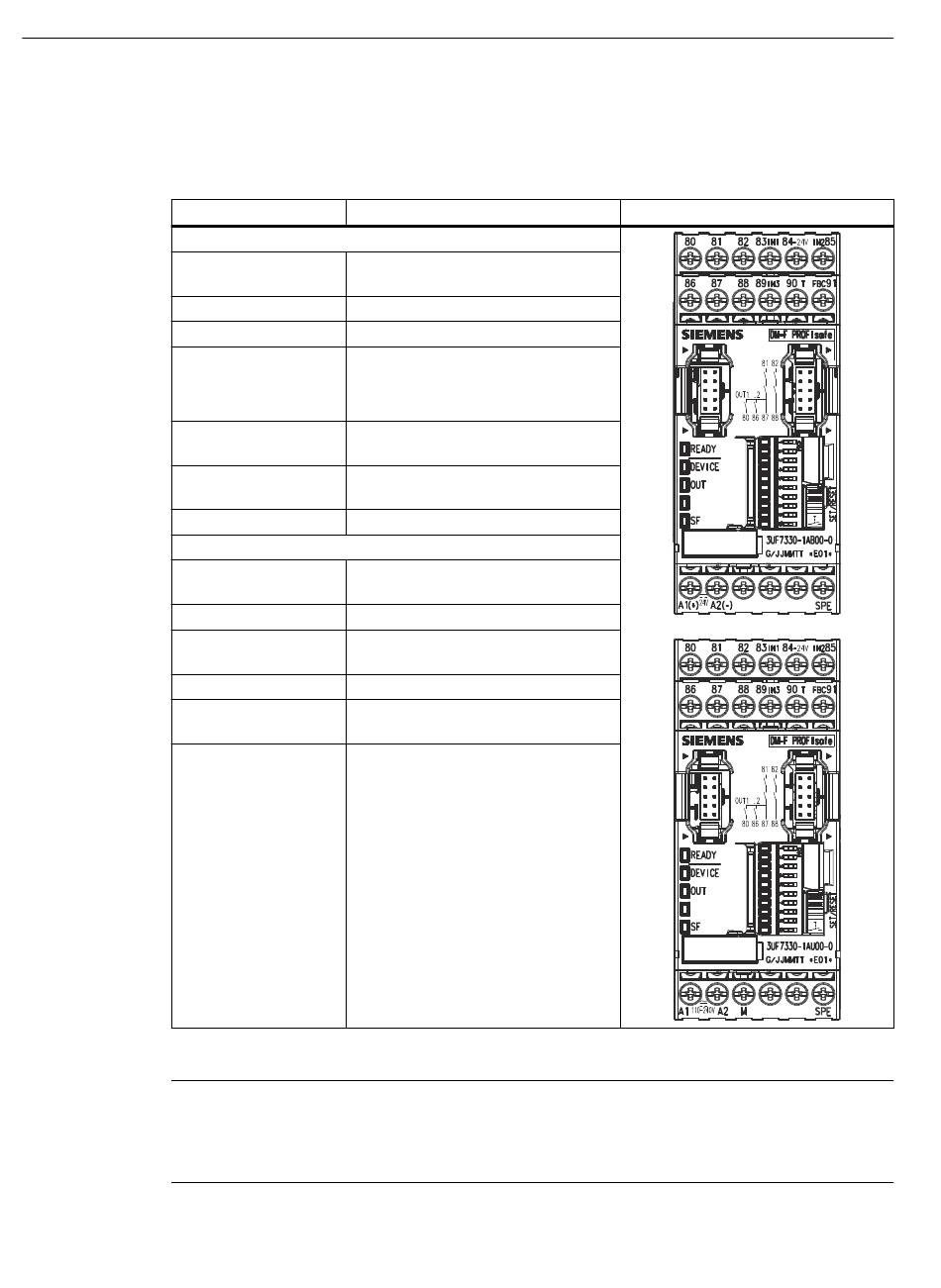

Anschlussbelegung Digitalmodul DM-F PROFIsafe

Tabelle 12-19 Anschlussbelegung der abnehmbaren Klemmen, Digitalmodule DM-F PROFIsafe, 24 V DC-
Anschluss
Klemmen oben
Klemmen unten
1)
Hinweis
Verbinden Sie SIMOCODE pro über die Klemme SPE mit dem maximal möglichen Querschnitt
und mit einer möglichst kurzen Leitung mit der Funktionserde des Schaltschranks, z. B. mit dem
geerdeten Montageblech des Schaltschranks.
214
Version und 110 - 240 V UC-Version
Belegung
80, 86
Digitalmodul, Relaisausgänge 1 (80)
und 2 (86)
81, 87
Relais-Freigabekreis 1, Schließer
82, 88
Relais-Freigabekreis 2, Schließer
83 (IN1)
Digitalmodul Eingang 1, 2, 3
85 (IN2)
89 (IN3)
84
Versorgung Digitalmodul Eingän‐
ge 1 ... 3 DC 24 V
90 (T)
Versorgung Rückführkreis (FBC)
DC 24 V
91 (FBC)
Rückführkreis
A1(+)
Versorgungsspannungsanschluss
AC / DC 110 ... 240 V oder DC +24 V
A2(-)
N oder -24 V
M
Masse (Bezugspotenzial Eingänge,
nur 3UF7320-1AU00-0)
1
Kaskadiereingang
T3
Versorgung der Sensoreingänge
(DC 24 V, statisch)
SPE
Anlagenschirm
1)
Systemhandbuch, 06/2021, A5E40507475001A/RS-AE/005
