Montieren, Verdrahten, Anschließen
12.1 Montieren
12.1.5
Montage Strom-/Spannungserfassungsmodule
Sie können diese Systemkomponenten folgendermaßen befestigen:
• Strom- / Spannungserfassungsmodule bis 115 A: Hutschienenmontage oder
Schraubbefestigung mit Befestigungslaschen (Bestellnummer: 3RV2928-0B) und
Schrauben auf einer ebenen Fläche. Diese Befestigungslaschen sind nur für Strom- /
Spannungserfassungsmodule (und Stromerfassungsmodule) geeignet! Bei den Strom- /
Spannungserfassungsmodulen bis 25 A benötigen Sie zusätzlich ein Distanzstück von
25 mm Länge.
• Strom- / Spannungserfassungsmodule bis 200 A: Hutschienenmontage oder
Schraubbefestigung.
• Strom- / Spannungserfassungsmodule bis 630 A: Schraubbefestigung
Hinweis
Strom-/Spannungsmodule bis 115 A Einstellstrom können mechanisch mit dem zugehörigen
Grundgerät verbunden und als Einheit zusammen (hintereinander) montiert werden.
Bei größeren Strom-/Spannungserfassungsmodulen ist nur die getrennte Montage möglich.

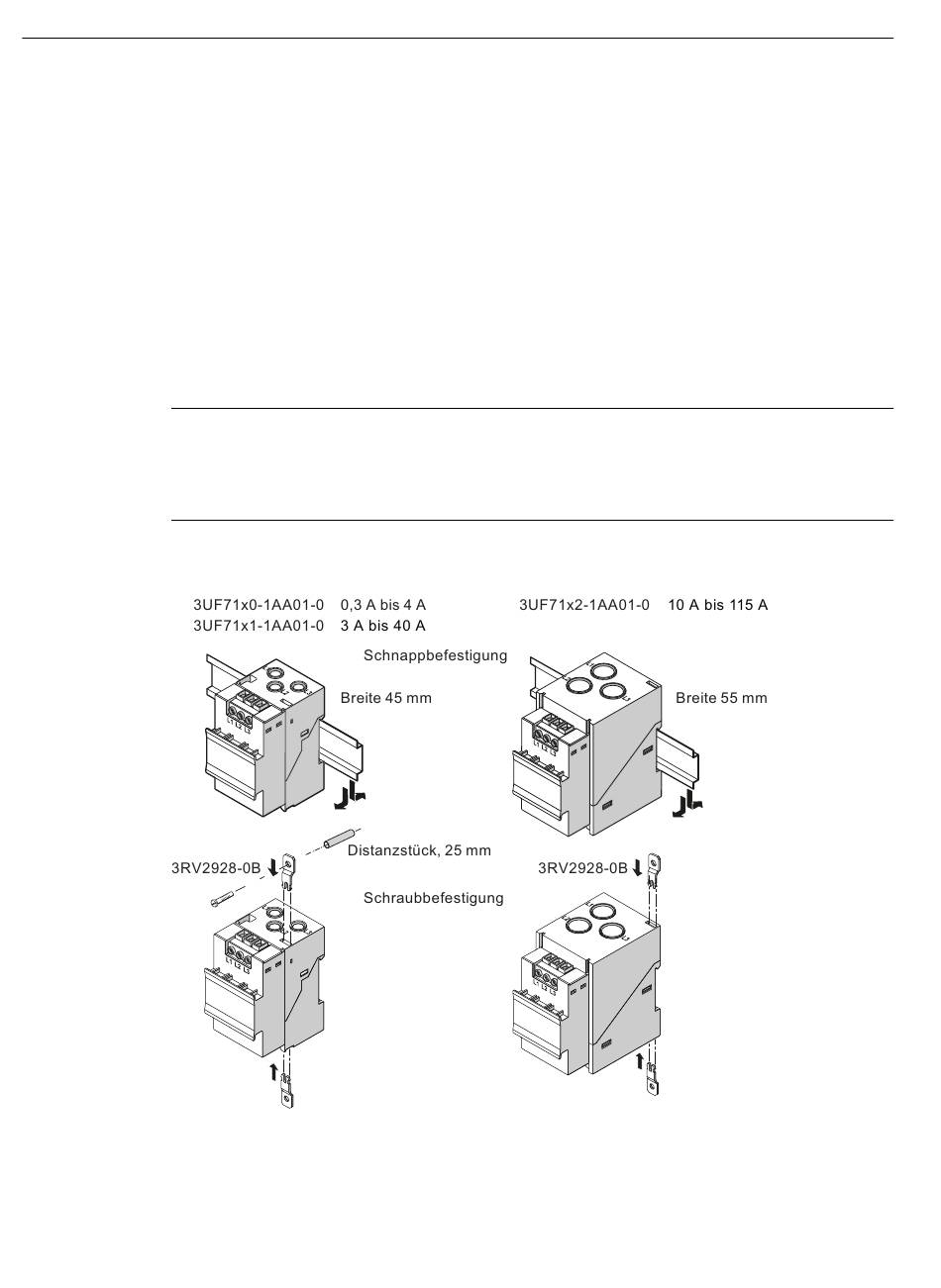

Bild 12-5
182
Montage der Strom-/Spannungserfassungsmodule UM+ in Durchstecktechnik
Systemhandbuch, 06/2021, A5E40507475001A/RS-AE/005
