Beschreibung der Systemkomponenten
8.3 Bedienbaustein mit Display
bei Motorstillstand durch Betätigung des linken Softkey zwischen der Anzeige beider
Einstellströme gewechselt werden. Im laufenden Betrieb wird immer der zur aktuellen
Motordrehzahl gehörige Einstellstrom angezeigt.
2
Zeigt die eingestellte Class-Zeit des Überlastschutzes an, z. B: 10 = Class 10E (Class =
Auslöseklasse)
3
Zeigt an, ob eine Temperaturüberwachung, z. B. die Temperaturüberwachung des Motors über
Thermistoren oder analoge Temperatursensoren (Pt100, Pt1000, KTY, NTC) erfolgt. (T=
Überwachung der Temperatur erfolgt.)
4
Die Betriebsanzeige ermöglicht die anwenderspezifische Darstellung unterschiedlicher
Messwerte im laufenden Betrieb als Standardanzeige auf oberster Menüebene. Hierzu können
vordefinierte Profile innerhalb der Displayeinstellungen ausgewählt werden. Durch Betätigung
des rechten Softkeys "Menü" erfolgt die Navigation in den der Betriebsanzeige unterlagerten
Menüs (siehe Kapitel Betriebsanzeige ablesen und anpassen (Seite 108)).

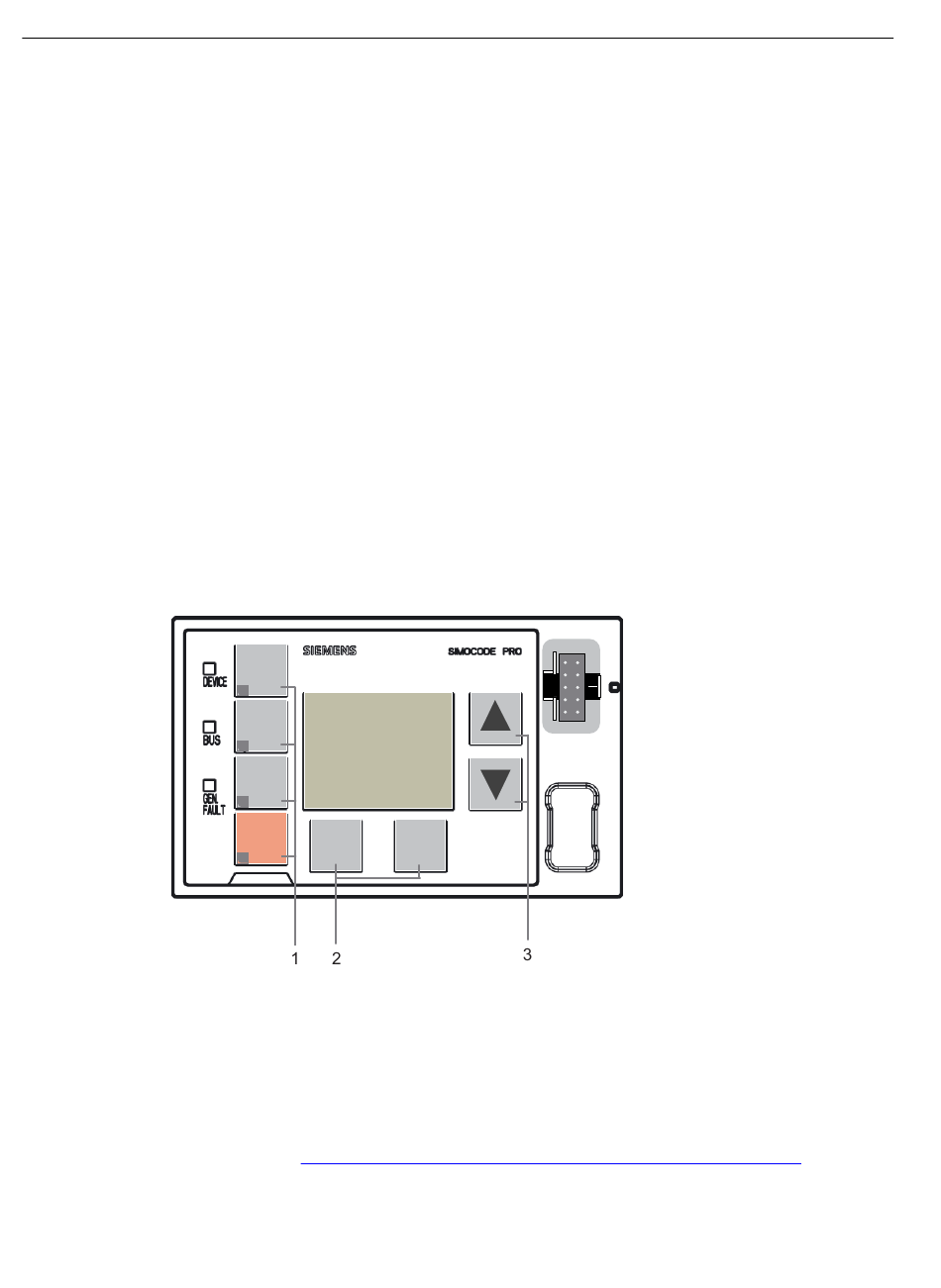

Bedienelemente des Bedienbausteins mit Display

Bild 8-11
1
Vier frei parametrierbare Bedientasten mit Status-LED. Sie dienen zur Steuerung des Motors mit
integrierten Status-LEDs für beliebige Statusrückmeldungen. Die Funktionen können
anwenderspezifisch zugeordnet werden. Die Beschriftung ist beliebig oder über beigelegte
Beschriftungsstreifen möglich (siehe auch Kapitel Bedienbaustein mit Display (Seite 86) sowie
Kapitel "Bedienbaustein-LED" und Kapitel "Bedienbaustein-Tasten" im Handbuch SIMOCODE pro
- Parametrieren (https://support.industry.siemens.com/cs/ww/de/view/109743958)).
2
90
Bedienelemente des Bedienbausteins mit Display
