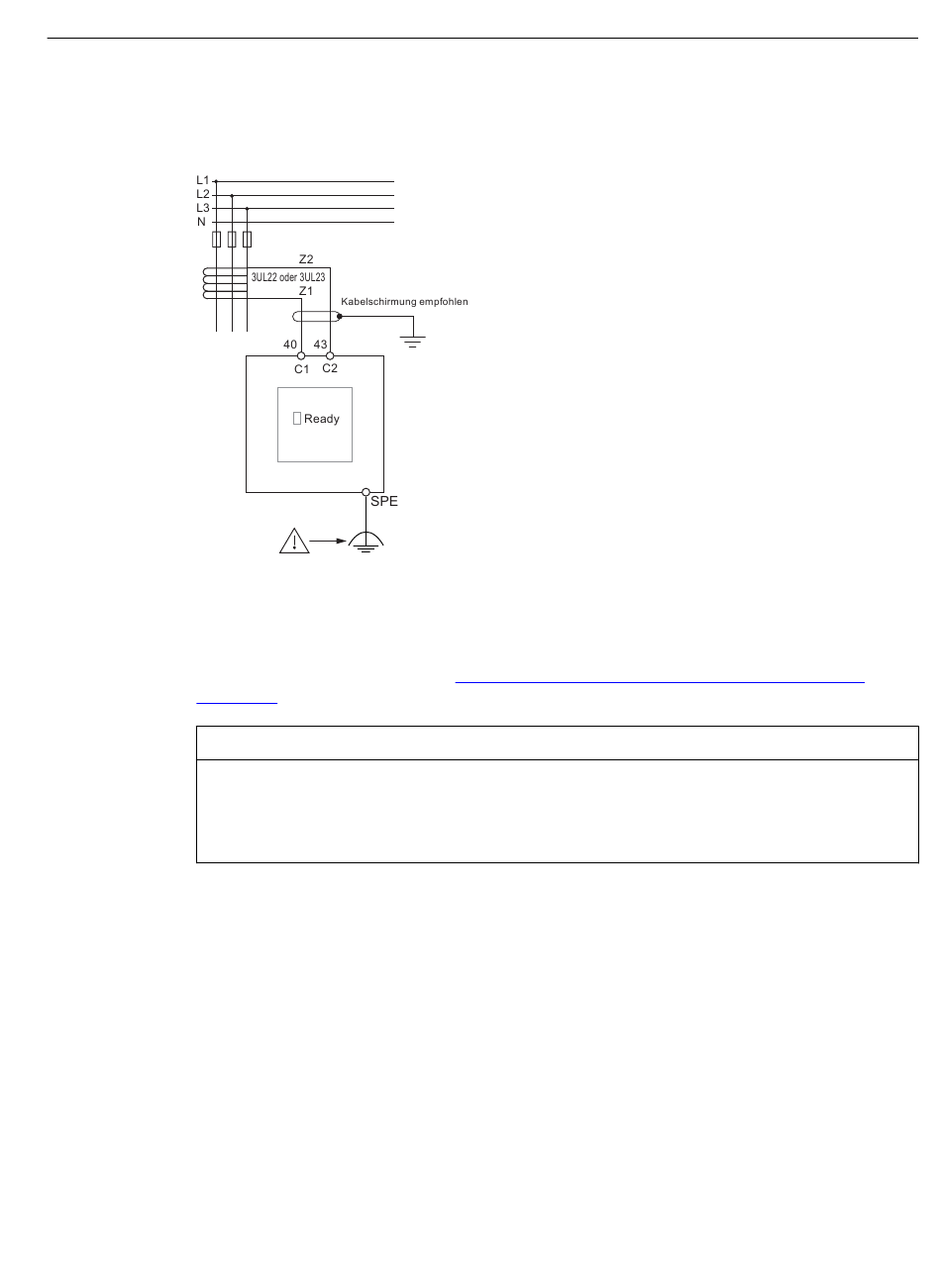

Anschlussbeispiel Erdschlussmodul
Bild 12-23
Das Ausgangssignal der Wandler 3UL22/3UL23 wird mit den Klemmen C1 und C2 des
entsprechenden Erdschlussmoduls verbunden.
Hinweise zur Installation des Differenzstromwandlers 3UL23: Siehe Gerätehandbuch
Überwachungsrelais 3UG4/3RR2
54397927), Kapitel 13.2.5.
ACHTUNG
Verlegung der Verbindungsleitungen / Verwendung geschirmter Leitungen
Verlegen Sie zur Vermeidung von Störeinkopplungen, die zu möglichen Fehlauslösungen
führen können, diese Verbindungsleitungen möglichst parallel bzw. verdrillt oder verwenden
Sie geschirmte Leitungen.
SIMOCODE pro
Systemhandbuch, 06/2021, A5E40507475001A/RS-AE/005
Anschlussbeispiel Erdschlussmodul
(https://support.industry.siemens.com/cs/ww/de/view/
Montieren, Verdrahten, Anschließen
12.2 Verdrahten, Anschließen
205
