8.6 Entkoppelmodul (DCM) für Strom- / Spannungserfassungsmodule der 1. Generation (z. B. 3UF711.-1AA00-0)
Verwendung des Entkoppelmoduls in unterschiedlichen Netzen
Die Verwendung eines Entkoppelmoduls kann (ausschließlich in Verbindung mit der
Spannungserfassung) insbesondere bei folgenden Netzen erforderlich sein:
• Isolierte Netze
• Hochohmige Netze
• Asymmetrisch geerdete Netze
• Einphasige Netze
Nachstehende Tabellen zeigen für unterschiedlichen Netzformen (Stern-Netzformen, Dreieck-
Netzformen, einphasige Netze) und Netzkonfigurationen den Bedarf eines Entkoppelmoduls:
Stern-Netzformen:

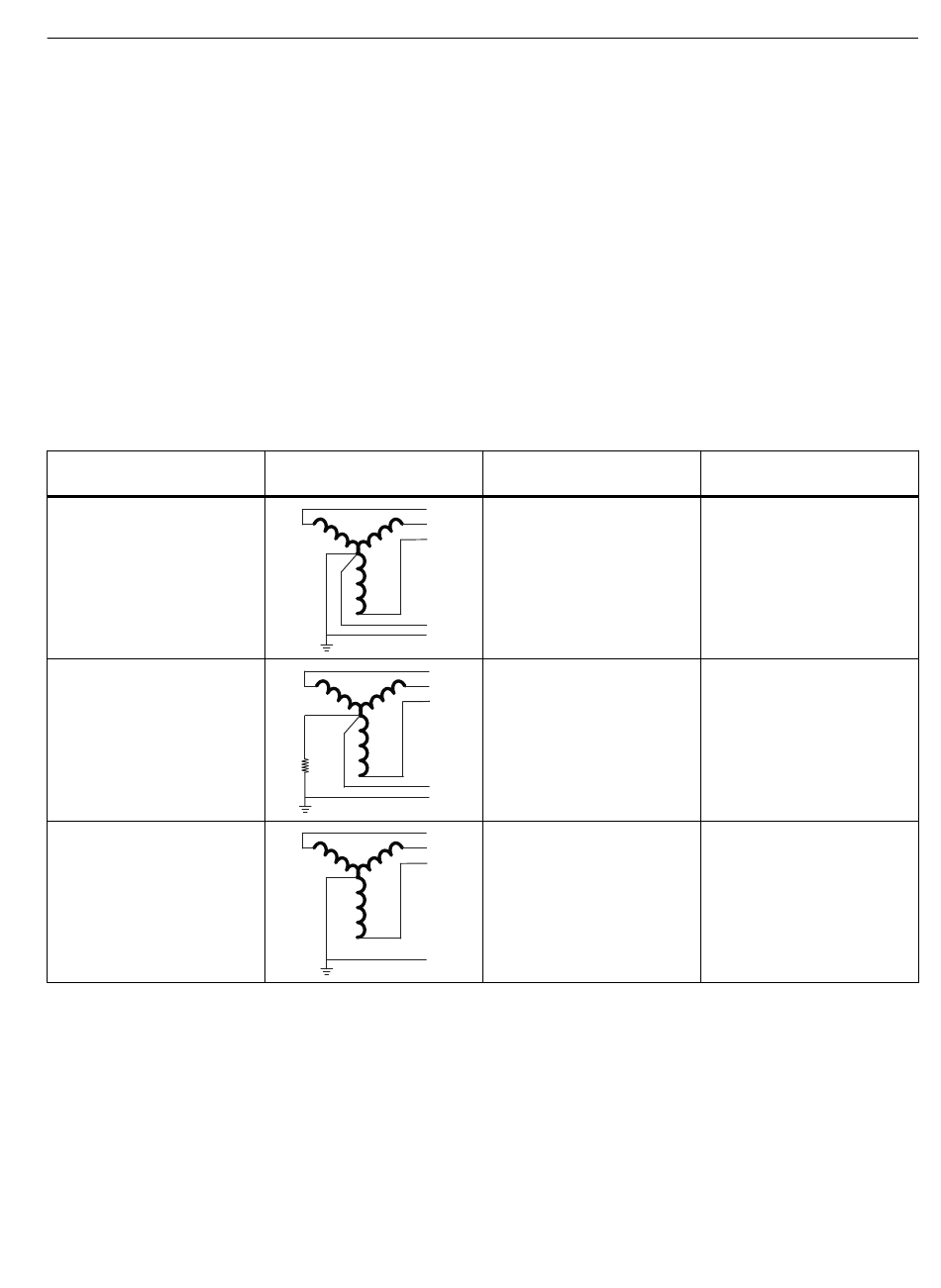

Tabelle 8-1
Bedarf eines Entkoppelmoduls für Stern-Netzformen
Stern-Netzform
4-Leiter, Stern, niederohmig
geerdet
4-Leiter, Stern, hochohmig
geerdet
3-Leiter, Stern, niederohmig
geerdet
SIMOCODE pro
Systemhandbuch, 06/2021, A5E40507475001A/RS-AE/005
Netzkonfiguration
L1
L2
L3
N
PE
L1
L2
L3
R
N
PE
L1
L2
L3
PE
Beschreibung der Systemkomponenten
Entkoppelmodul erforder‐
lich
nein
ja
nein
Bemerkung
"TN-S-System" nach
IEC 60364
—
"TN-C-System" nach
IEC 60364
135
