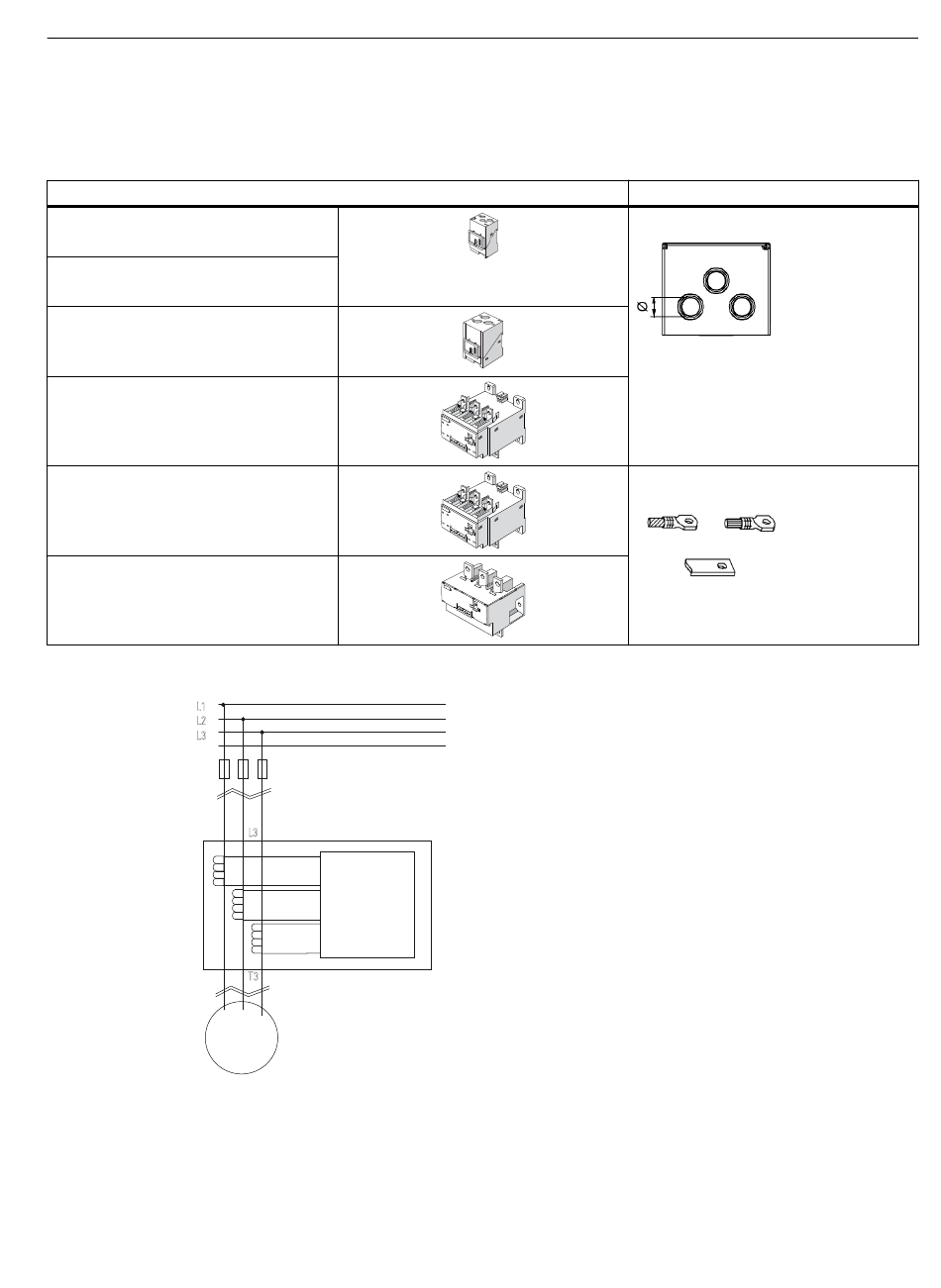

Die folgende Tabelle zeigt die unterschiedlichen Stromerfassungsmodule:
Tabelle 12-20 Stromerfassungsmodule
Stromerfassungsmodul
3UF7100-1AA00-0; 0,3 - 3 A
Ø Durchstecköffnungen: 7,5 mm
3UF7101-1AA00-0; 2,4 - 25 A
Ø Durchstecköffnungen: 7,5 mm
3UF7102-1AA00-0; 10 - 100 A
Ø Durchstecköffnungen: 14 mm
3UF7103-1AA00-0; 20 - 200 A
Ø Durchstecköffnungen: 25 mm
3UF7103-1BA00-0; 20 - 200 A
Anschlussquerschnitt: 16 - 95 mm²,
AWG 5 - 3/0
3UF7104-1BA00-0; 63 - 630 A
Anschlussquerschnitt: 50 - 240 mm²,
AWG 1/0 - 500 kcmil
L1
L2
L3
N
L1 L2 L3
T1 T2 T3
Bild 12-29
SIMOCODE pro
Systemhandbuch, 06/2021, A5E40507475001A/RS-AE/005
M
~ 3
Anschluss Hauptstromkreis
Montieren, Verdrahten, Anschließen
12.2 Verdrahten, Anschließen
Ausführung
Durchstecktechnik
Schienenanschlusstechnik
