Inbetriebnahme, Service, Fehlersuche
13.3 Service

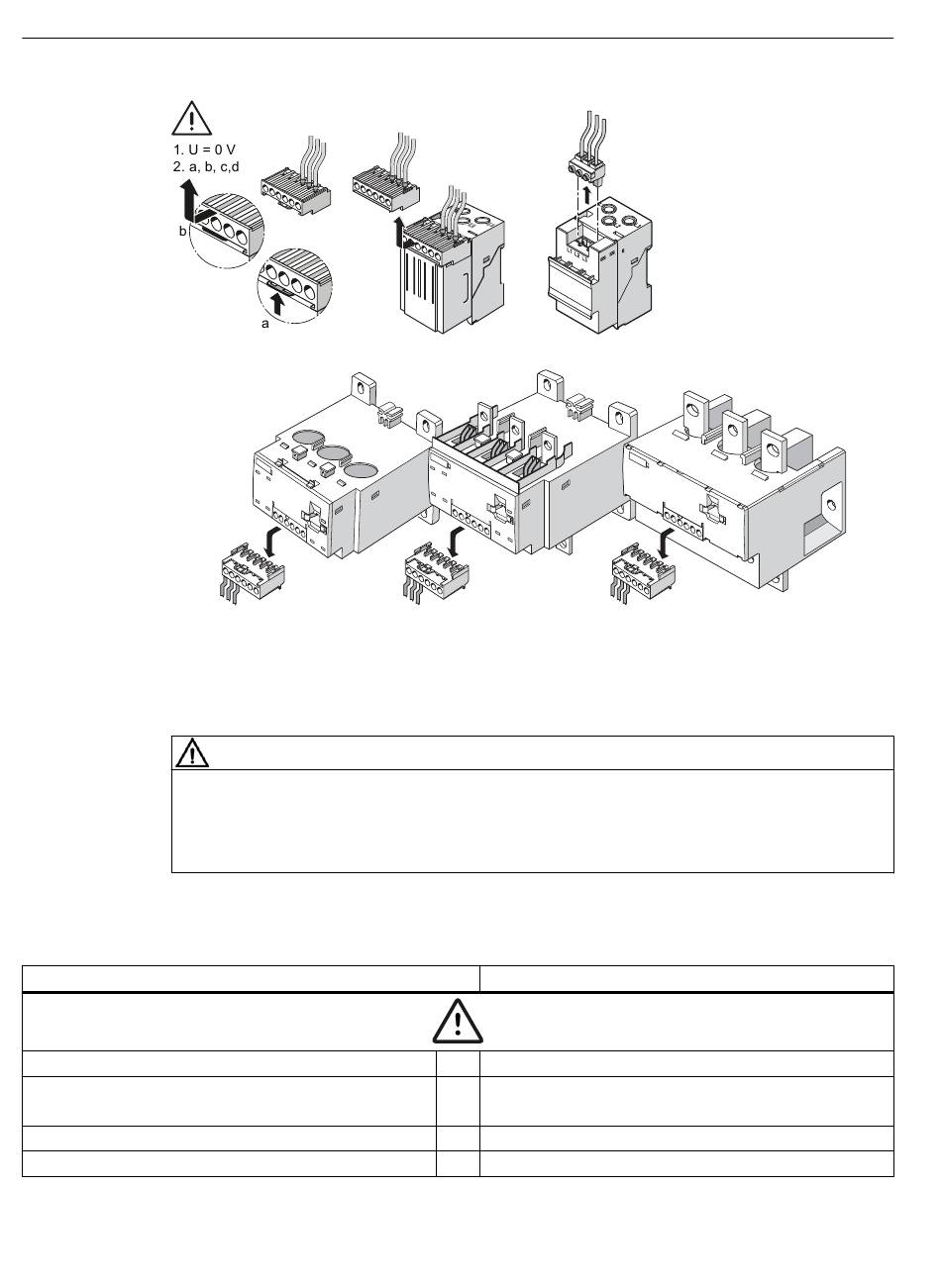

Bild 13-7
Strom- / Spannungserfassungsmodul der 1. Generation (UM) durch Strom-/
Spannungserfassungsmodul der 2. Generation (UM+) ersetzen
Tausch von Stromerfassungsmodulen und Strom-/Spannungserfassungsmodulen
Vor dem Tausch von Stromerfassungsmodulen und Strom- / Spannungserfassungsmodulen
muss die Hauptenergie für den Abzweig und die Versorgungsspannung für das Grundgerät
abgeschaltet sein.
Folgende Tabelle zeigt, welches Strom-/Spannungserfassungsmodul der 2. Generation ein
bestehendes Strom-/Spannungserfassungsmodul der 1. Generation ersetzt:
Strom-/Spannungserfassungsmodul der 1. Generation
3UF7110-1AA00-0, I = 0,3 ... 3 A
e
3UF7111-1AA00-0, I = 2,4 ... 3 A
e
3UF7111-1AA00-0, I = 3,0 ... 25 A
e
3UF7112-1AA00-0, I = 10 ... 100 A
e
3UF7113-1AA01-0, I = 20 ... 200 A
e
274
Strom- / Spannungserfassungsmodule tauschen
WARNUNG
Strom-/Spannungserfassungsmodul der 2. Generation
→ 3UF7110-1AA01-0, I
→ 3UF7110-1AA01-0, I
→ 3UF7111-1AA01-0, I
→ 3UF7112-1AA01-0, I
→ 3UF7113-1AA00-0, I
