4.4 RF180C an Controller mit RJ45-Anschluss verdrahten
4.4
RF180C an Controller mit RJ45-Anschluss verdrahten
Die Realisierung einer Verbindung von RJ45 zu M12-Anschluss ist mit einfachen Mitteln
möglich.
Selbstkonfektionierung eines RJ45-M12-Kabels
● Sie benötigen ein fertig konfektioniertes PROFINET-Kabel mit beidseitigen M12-Steckern
● Sie benötigen die Einzelteile RJ45 Steckverbinder, M12 Steckverbinder und PROFINET
Verwendung einer Schrankdurchführung RJ45-M12
Diese Anschlussvariante ist immer dann zu bevorzugen, wenn die Controller-Elektronik in

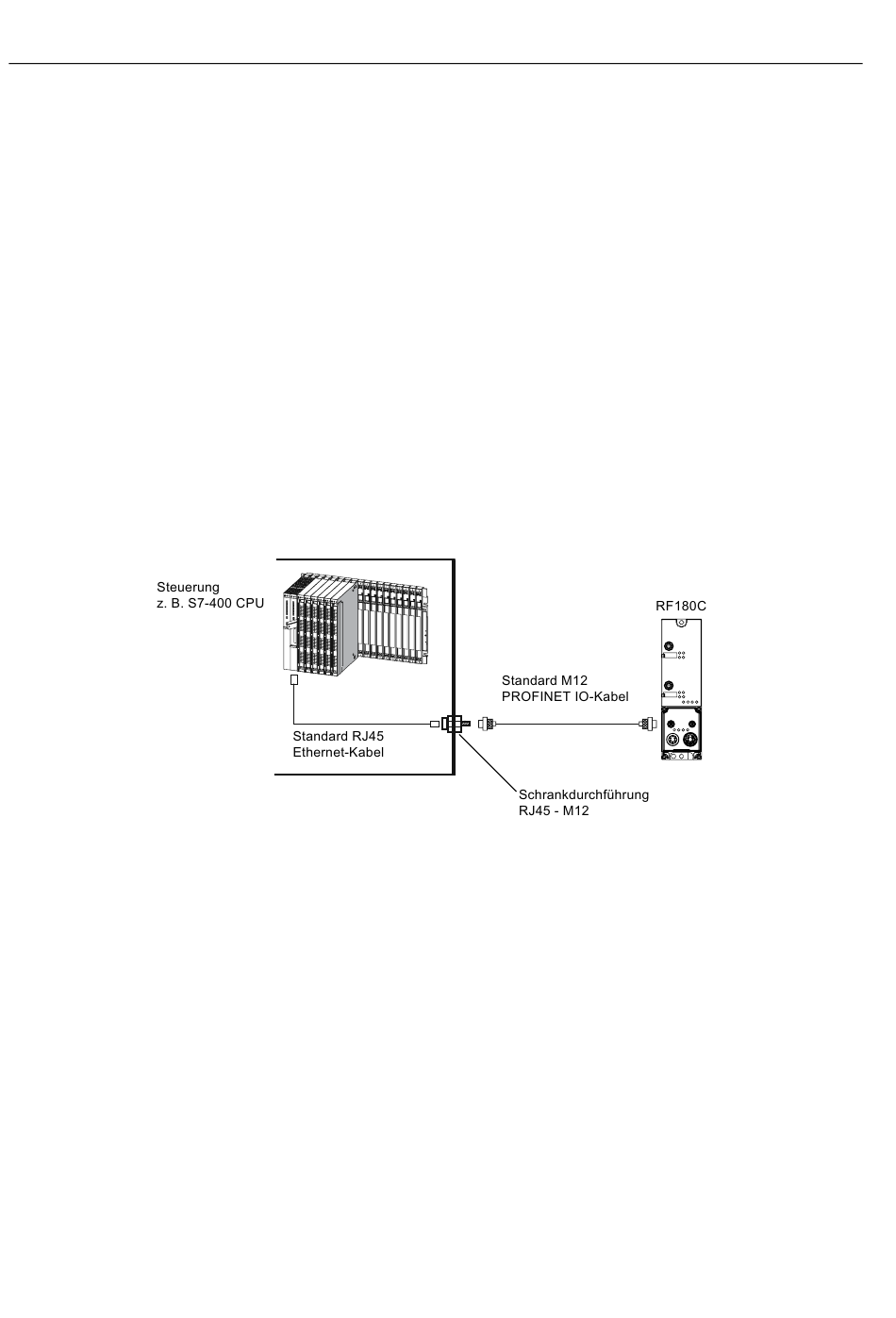

einen Schaltschrank eingebaut ist. Das folgende Bild zeigt das Anschlussschema.
Bild 4-7
32
in doppelter Länge. Weiter benötigen Sie zwei RJ45-Stecker zur Selbstkonfektionierung.
Schneiden Sie das M12-Kabel in der Mitte durch und schließen Sie je einen RJ45-
Stecker an die offenen Kabelenden an. Im Ergebnis erhalten Sie zwei RJ45-M12-Kabel.
Standardkabel (unkonfektioniert). Sie finden die Teile in den Bestelldaten. Mit diesen
Teilen können Sie Ihr eigenes Kabel in beliebiger Länge dimensionieren.
Schrankdurchführung
Kommunikationsmodul RF180C
