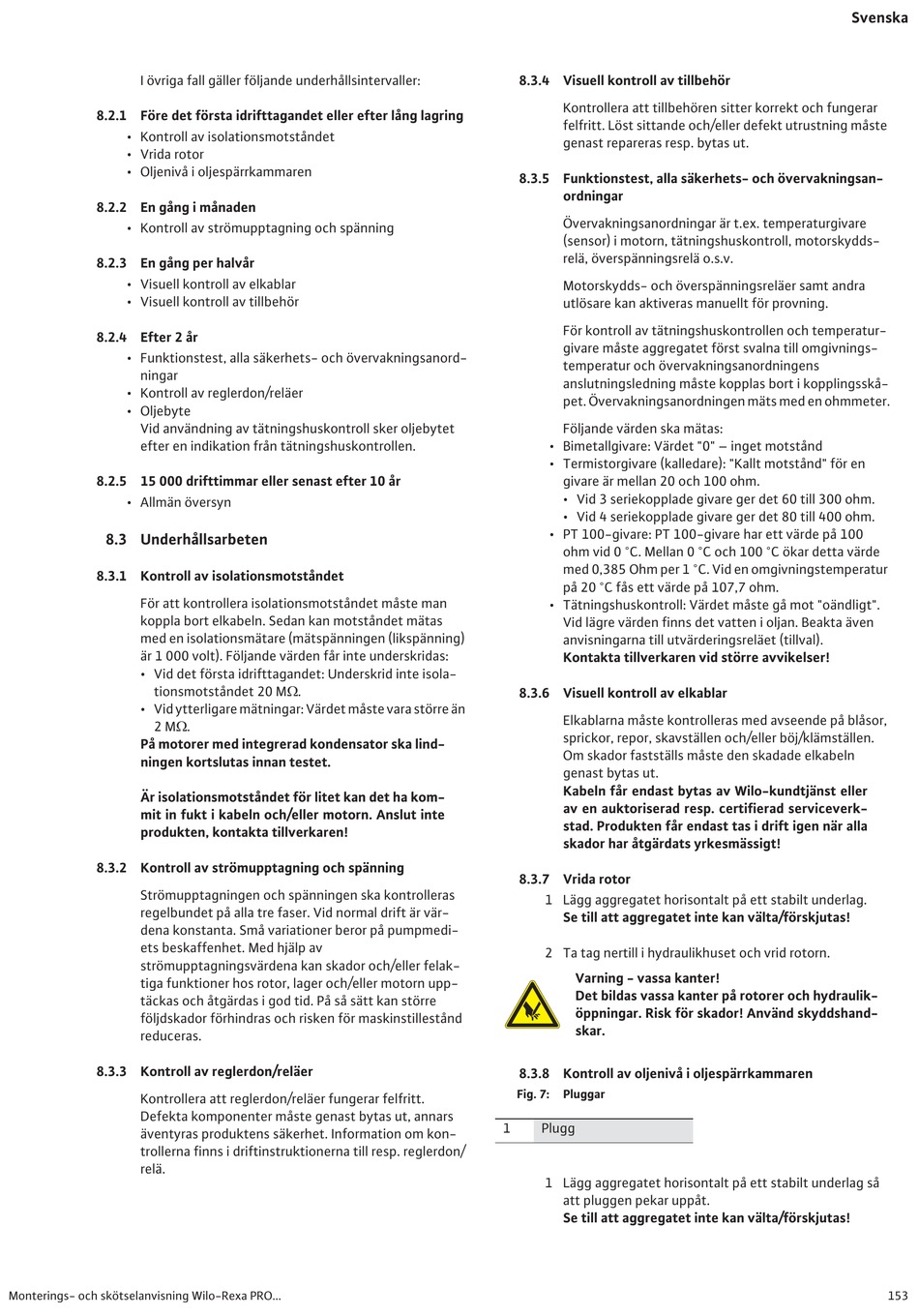

I övriga fall gäller följande underhållsintervaller:
8.2.1 Före det första idrifttagandet eller efter lång lagring
• Kontroll av isolationsmotståndet
• Vrida rotor
• Oljenivå i oljespärrkammaren
8.2.2 En gång i månaden
• Kontroll av strömupptagning och spänning
8.2.3 En gång per halvår
• Visuell kontroll av elkablar
• Visuell kontroll av tillbehör
8.2.4 Efter 2 år
• Funktionstest, alla säkerhets- och övervakningsanord-
ningar
• Kontroll av reglerdon/reläer
• Oljebyte
Vid användning av tätningshuskontroll sker oljebytet
efter en indikation från tätningshuskontrollen.
8.2.5 15 000 drifttimmar eller senast efter 10 år
• Allmän översyn
8.3 Underhållsarbeten
8.3.1 Kontroll av isolationsmotståndet
För att kontrollera isolationsmotståndet måste man
koppla bort elkabeln. Sedan kan motståndet mätas
med en isolationsmätare (mätspänningen (likspänning)
är 1 000 volt). Följande värden får inte underskridas:
• Vid det första idrifttagandet: Underskrid inte isola-
tionsmotståndet 20 M:.
• Vid ytterligare mätningar: Värdet måste vara större än
2 M:.
På motorer med integrerad kondensator ska lind-
ningen kortslutas innan testet.
Är isolationsmotståndet för litet kan det ha kom-
mit in fukt i kabeln och/eller motorn. Anslut inte
produkten, kontakta tillverkaren!
8.3.2 Kontroll av strömupptagning och spänning
Strömupptagningen och spänningen ska kontrolleras
regelbundet på alla tre faser. Vid normal drift är vär-
dena konstanta. Små variationer beror på pumpmedi-
ets beskaffenhet. Med hjälp av
strömupptagningsvärdena kan skador och/eller felak-
tiga funktioner hos rotor, lager och/eller motorn upp-
täckas och åtgärdas i god tid. På så sätt kan större
följdskador förhindras och risken för maskinstillestånd
reduceras.
8.3.3 Kontroll av reglerdon/reläer
Kontrollera att reglerdon/reläer fungerar felfritt.
Defekta komponenter måste genast bytas ut, annars
äventyras produktens säkerhet. Information om kon-
trollerna finns i driftinstruktionerna till resp. reglerdon/
relä.
Monterings- och skötselanvisning Wilo-Rexa PRO...
8.3.4 Visuell kontroll av tillbehör
Kontrollera att tillbehören sitter korrekt och fungerar
felfritt. Löst sittande och/eller defekt utrustning måste
genast repareras resp. bytas ut.
8.3.5 Funktionstest, alla säkerhets- och övervakningsan-
ordningar
Övervakningsanordningar är t.ex. temperaturgivare
(sensor) i motorn, tätningshuskontroll, motorskydds-
relä, överspänningsrelä o.s.v.
Motorskydds- och överspänningsreläer samt andra
utlösare kan aktiveras manuellt för provning.
För kontroll av tätningshuskontrollen och temperatur-
givare måste aggregatet först svalna till omgivnings-
temperatur och övervakningsanordningens
anslutningsledning måste kopplas bort i kopplingsskå-
pet. Övervakningsanordningen mäts med en ohmmeter.
Följande värden ska mätas:
• Bimetallgivare: Värdet "0" – inget motstånd
• Termistorgivare (kalledare): "Kallt motstånd" för en
givare är mellan 20 och 100 ohm.
• Vid 3 seriekopplade givare ger det 60 till 300 ohm.
• Vid 4 seriekopplade givare ger det 80 till 400 ohm.
• PT 100-givare: PT 100-givare har ett värde på 100
ohm vid 0 °C. Mellan 0 °C och 100 °C ökar detta värde
med 0,385 Ohm per 1 °C. Vid en omgivningstemperatur
på 20 °C fås ett värde på 107,7 ohm.
• Tätningshuskontroll: Värdet måste gå mot "oändligt".
Vid lägre värden finns det vatten i oljan. Beakta även
anvisningarna till utvärderingsreläet (tillval).
Kontakta tillverkaren vid större avvikelser!
8.3.6 Visuell kontroll av elkablar
Elkablarna måste kontrolleras med avseende på blåsor,
sprickor, repor, skavställen och/eller böj/klämställen.
Om skador fastställs måste den skadade elkabeln
genast bytas ut.
Kabeln får endast bytas av Wilo-kundtjänst eller
av en auktoriserad resp. certifierad serviceverk-
stad. Produkten får endast tas i drift igen när alla
skador har åtgärdats yrkesmässigt!
8.3.7 Vrida rotor
1 Lägg aggregatet horisontalt på ett stabilt underlag.
Se till att aggregatet inte kan välta/förskjutas!
2 Ta tag nertill i hydraulikhuset och vrid rotorn.
Varning - vassa kanter!
Det bildas vassa kanter på rotorer och hydraulik-
öppningar. Risk för skador! Använd skyddshand-
skar.
8.3.8 Kontroll av oljenivå i oljespärrkammaren
Fig. 7:
Pluggar
1
Plugg
1 Lägg aggregatet horisontalt på ett stabilt underlag så
att pluggen pekar uppåt.
Se till att aggregatet inte kan välta/förskjutas!
