Inhaltsverzeichnis

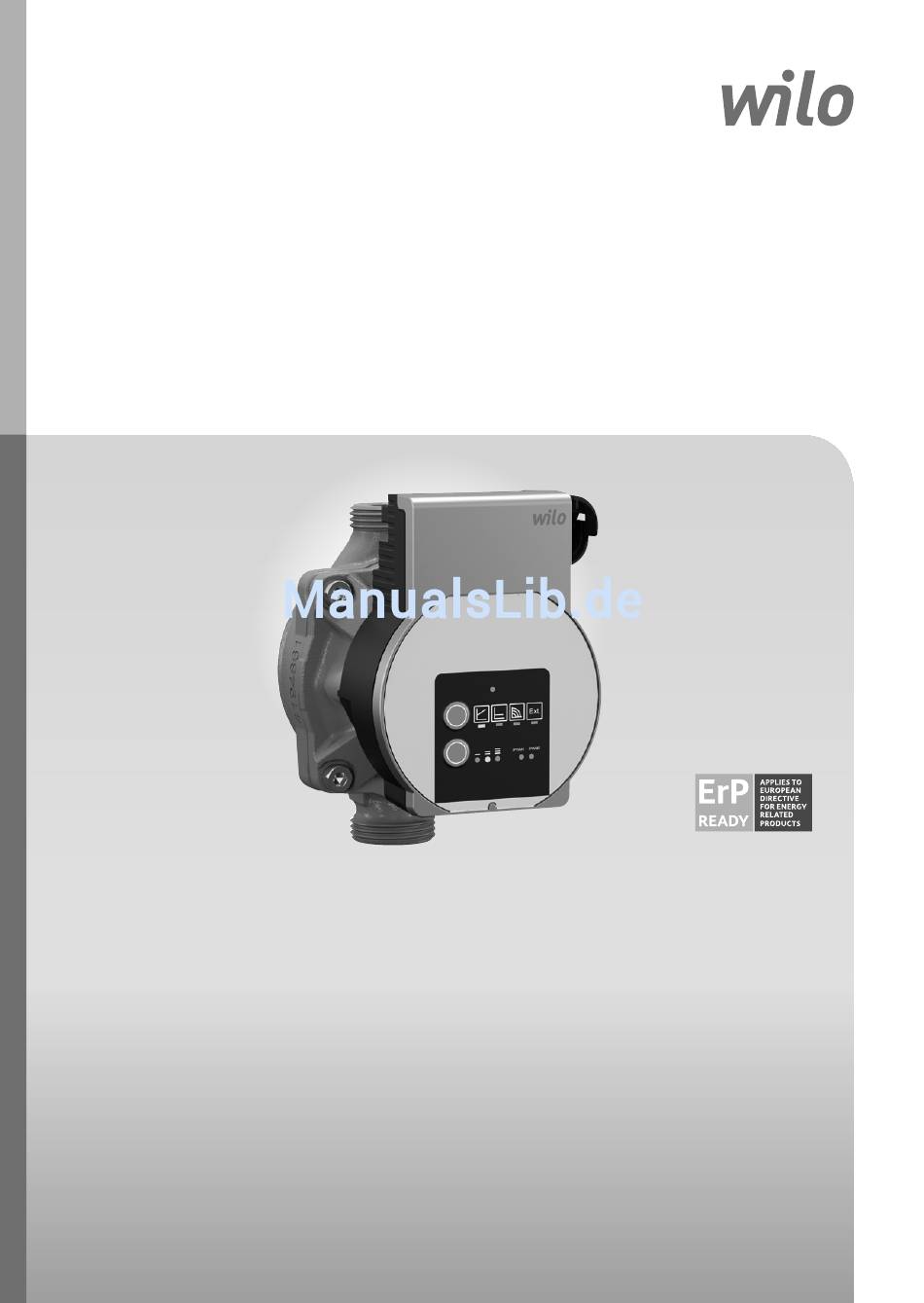

Pioneering for You
Wilo-Varios PICO
de Einbau- und Betriebsanleitung
4 219 917-Ed.01 / 2017-11

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wilo Varios PICO

Inhaltszusammenfassung für Wilo Varios PICO

  • Seite 1 Pioneering for You Wilo-Varios PICO de Einbau- und Betriebsanleitung 4 219 917-Ed.01 / 2017-11...
  • Seite 2 Fig. 1:...
  • Seite 3 Fig. 2: Fig. 4: Fig. 5a: Fig. 3: Fig. 5b: PE N...
  • Seite 4 Fig. 5c: Fig. 5f: Fig. 5d: Fig. 6: Fig. 5e:...

  • Seite 5: Über Diese Anleitung

    Sach- und Personenschäden ver- Sicherheitshinweisen wendet und unterschiedlich dargestellt: • Sicherheitshinweise für Personenschäden beginnen mit einem Signalwort und haben ein entsprechendes Symbol vorangestellt. • Sicherheitshinweise für Sachschäden beginnen mit einem Signalwort und werden ohne Symbol dargestellt. Einbau- und Betriebsanleitung Wilo-Varios PICO...
  • Seite 6 Das Personal muss die folgenden Qualifikationen haben: • Elektrische Arbeiten müssen von einer Elektro- fachkraft (nach EN 50110-1) durchgeführt werden. • Montage/Demontage muss von einer Fachkraft durchgeführt werden, die im Umgang mit den not- wendigen Werkzeugen und erforderlichen Befes- tigungsmaterialien ausgebildet ist. WILO SE 11/2017...

  • Seite 7: Elektrische Arbeiten

    Gebrauchs des Geräts unterwiesen wurden und sie die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden. Einbau- und Betriebsanleitung Wilo-Varios PICO...

  • Seite 8: Produktbeschreibung Und Funktion

    3 Produktbeschreibung und Funktion Übersicht Wilo-Varios PICO (Fig. 1) 1 Pumpengehäuse mit Verschraubungsanschlüssen 2 Nassläufermotor 3 Kondensatablauföffnungen (4x am Umfang) 4 Gehäuseschrauben 5 Regelmodul 6 PWM-Signalkabelanschluss 7 Typenschild 8 Bedientasten zur Einstellung der Pumpe 9 Störmelde LED 10 Anzeige der Regelungsart...
  • Seite 9 LED-Codierung innerhalb der Sync-Funktion. • Meldeanzeige • LED leuchtet im Normalbetrieb grün, • LED blinkt rot oder grün oder leuchtet bei Störmeldung permanent rot, • LED leuchtet bei falscher LED-Codierung nach Beendigung der Sync-Funktion rot, Einbau- und Betriebsanleitung Wilo-Varios PICO...

  • Seite 10: Regelungsarten Und Funktionen

    Die Pumpe reduziert die Förderhöhe bei sinkendem Volumenstrom im Rohrnetz auf die Hälfte. Einsparung von elektrischer Energie durch Anpassung der Förderhöhe an den Volumenstrombedarf und geringeren Fließgeschwindigkeiten. Drei vordefinierte Kennlinien (I, II, III) zur Auswahl. Q/m³/ h HINWEIS Werkseinstellung: Δp-v, Kennline II WILO SE 11/2017...
  • Seite 11 5 (95)% dische Folge von Impulsen (der Tastgrad) gemäß 15 (85)% DIN IEC 60469-1. % PWM 1 (% PWM 2) 25 (75)% 35 (65)% 45 (55)% 55 (45)% 65 (35)% 75 (25)% 85 (15)% Q/m³/ h Einbau- und Betriebsanleitung Wilo-Varios PICO...
  • Seite 12 15-95: Die Drehzahl der Pumpe steigt linear von n nach n > 95: Pumpe läuft bei maximaler Drehzahl Entlüftung Die Entlüftungsfunktion wird durch langes Drücken der oberen Bedientaste aktiviert und entlüftet die Pumpe automatisch. Das Heizungssystem wird dabei nicht entlüftet. WILO SE 11/2017...

  • Seite 13: Bestimmungsgemäße Verwendung

    Austauschspiegel oder in der Wilo-Assistent App verfügbar. 4 Bestimmungsgemäße Verwendung Hocheffizienz-Umwälzpumpen der Baureihe Wilo- Varios PICO dienen ausschließlich zum Umwälzen von Medien in Warmwasser-Heizungsanlagen und ähnlichen Systemen mit ständig wechselnden Förderströmen. Zugelassene Medien: • Heizungswasser nach VDI 2035 (CH: SWKI BT 102-01).

  • Seite 14: Transport Und Lagerung

    • Wilo-Connector • Einbau- und Betriebsanleitung Transport- Nach Lieferung unverzüglich auf Transportschäden und inspektion Vollständigkeit prüfen und gegebenenfalls sofort reklamieren. Transport- und Vor Feuchtigkeit, Frost und mechanischen Belastungen Lagerbedingungen schützen. Zulässiger Temperaturbereich: -10 °C bis +50 °C WILO SE 11/2017...

  • Seite 15: Installation Und Elektrischer Anschluss

    • Einbauort entsprechend der zulässigen Einbaulage (Fig. 2) auswählen. • Der Motor muss immer waagerecht verbaut sein. • Der elektrische Anschluss darf nie nach oben zeigen. • Vor und hinter der Pumpe Absperrarmaturen einbauen, um Pumpenaustausch zu erleichtern. Einbau- und Betriebsanleitung Wilo-Varios PICO...

  • Seite 16: Motorkopf Drehen

    Schäden an der inneren Dichtung führen zu Leckage. • Motorkopf (2+5) vorsichtig drehen, ohne sie aus dem Pumpengehäuse (1) herauszuziehen • Motorkopf (2+5) vorsichtig drehen. • Zulässige Einbaulage (Fig. 2) und Richtungspfeil auf dem Pumpengehäuse (1) beachten. • 4 Gehäuseschrauben (4) festschrauben. WILO SE 11/2017...

  • Seite 17: Elektrischer Anschluss

    Elektrischer Anschluss ausschließlich durch qualifizierte Elektrofachkraft. GEFAHR! Lebensgefahr durch elektrische Spannung! Bei Berührung spannungsführender Teile besteht unmittelbare Lebensgefahr. • Vor allen Arbeiten Spannungsversorgung trennen und gegen Wiedereinschalten sichern. • Niemals das Regelmodul (6) öffnen und niemals Bedienelemente entfernen. Einbau- und Betriebsanleitung Wilo-Varios PICO...
  • Seite 18 • Zum Schutz vor Leckagewasser und zur Zugentlas- tung an der Kabelverschraubung eine Anschlusslei- tung mit ausreichendem Außendurchmesser verwenden (z. B. H05VV-F3G1,5). • Bei Mediumtemperaturen über 90 °C eine wärmebeständige Anschlussleitung verwenden. • Sicherstellen, dass die Anschlussleitung weder Rohr- leitungen noch Pumpe berührt. WILO SE 11/2017...
  • Seite 19 Wilo-Connector • Anschlussleitung von der Spannungsversorgung trennen. • Klemmenbelegung ( (PE), N, L) beachten. • Wilo-Connector anschließen und montieren (Fig. 5a bis 5e). Pumpe anschließen • Pumpe erden. • Wilo-Connector (14) am Anschlusskabel (15) anschließen, bis er einrastet (Fig. 5f).
  • Seite 20  Entlüftungsfunktion startet, Dauer 10 Minuten.  Die oberen und unteren LED-Reihen blinken abwech- selnd. • Zum Abbrechen die obere Bedientaste 2x kurz drücken. HINWEIS Nach dem Entlüften zeigt die LED-Anzeige die zuvor eingestellten Werte der Pumpe. WILO SE 11/2017...

  • Seite 21: Regelungsart Einstellen

     LED zeigt die eingestellte Kennline an Tastendruck LED Kennlinie Δp-v, Δp-c, Konstant-Drehzahl Δp-v, Δp-c, Konstant-Drehzahl Δp-v, Δp-c, Konstant-Drehzahl • PWM-Signaltyp einstellen  LED zeigt den eingestellten PWM-Signaltyp an Tastendruck PWM-Signal PWM 1 PWM 2 Einbau- und Betriebsanleitung Wilo-Varios PICO...

  • Seite 22: Generelle Bedienung

    Einfluss auf die Anzeigen der gewählten Regelungsarten und Kennlinieneinstellungen. Beispiel: Um die Pumpe für eine Wilo-Star RS 15/4 neu zu pro- grammieren, muss das Ergebnis der LED-Codierung folgendes sein: 2. LED und 4. LED sind eingeschaltet...
  • Seite 23 • Die obere Bedientaste drücken um die 3. LED auszuwählen.  Die dritte LED blinkt • Die obere Bedientaste drücken um die 4. LED auszuwählen.  Die dritte LED ist aus  Die vierte LED blinkt Einbau- und Betriebsanleitung Wilo-Varios PICO...
  • Seite 24  Die vierte LED leuchtet Die Sync-Funktion ist für die zu ersetzende Pumpe (Bei- spiel der Wilo-Star RS 15/4) abgeschlossen. • Die Einstellung mit dem LED-Code vergleichen HINWEIS Wenn alle 9 LEDs durchlaufen sind, beginnt die LED-Auswahl automatisch wieder mit der 1. LED.

  • Seite 25: Außerbetriebnahme

    Blinkphase rot. Diese falsche Codierung wird nicht berücksichtigt, die Pumpe verlässt die Sync-Funktion und behält die vorherige Konfiguration bei. Soll die Varios PICO in ihr ursprüngliches Profil zurückgesetzt werden, muss die Sync-Funktion mit dem LED-Code der Varios PICO neu gestartet werden.

  • Seite 26: Störungen, Ursachen Und Beseitigung

    Spannung Pumpe macht Kavitation durch Systemdruck innerhalb des Geräusche unzureichenden zulässigen Bereichs erhöhen Vorlaufdruck Förderhöheneinstellung überprüfen und ggf. niedrigere Höhe einstellen Gebäude wird Wärmeleistung der Sollwert erhöhen nicht warm Heizflächen zu gering Regelungsart auf Δp-c stellen WILO SE 11/2017...
  • Seite 27 Falls Pumpe nicht automatisch wieder startet: • Manueller Neustart über die untere Bedientaste akti- vieren, 5 Sekunden drücken, dann loslassen.  Die Neustartfunktion wird gestartet, Dauer 10 Minuten.  Die LEDs blinken nacheinander im Uhrzeigersinn. Einbau- und Betriebsanleitung Wilo-Varios PICO...
  • Seite 28 HINWEIS Nach erfolgtem Neustart zeigt die LED-Anzeige die zuvor eingestellten Werte der Pumpe. Lässt sich eine Störung nicht beheben, Fachhandwer- ker oder Wilo-Kundendienst kontaktieren. 11 Entsorgung Information zur Sammlung von gebrauchten Elektro- und Elektronikprodukten Die ordnungsgemäße Entsorgung und das sachgerechte Recycling dieses Produkts vermeiden Umweltschäden...
  • Seite 29 Nous, fabricant, déclarons sous notre seule responsabilité que les types de circulateurs de la série, (Die Seriennummer ist auf dem Typenschild des Produktes angegeben / The serial number is Varios PICO … marked on the product site plate / Le numéro de série est inscrit sur la plaque signalétique du produit) in der gelieferten Ausführung folgenden einschlägigen Bestimmungen entsprechen :...
  • Seite 30 EC DEARBHÚ COMHLÍONTA WILO SE vakuuttaa, että tässä vakuutuksessa kuvatut tuotteet ovat WILO SE ndearbhaíonn an cur síos ar na táirgí atá i ráiteas seo, siad i seuraavien eurooppalaisten direktiivien määräysten sekä niihin gcomhréir leis na forálacha atá sna treoracha seo a leanas na hEorpa agus sovellettavien kansallisten lakiasetusten mukaisia: leis na dlíthe náisiúnta is infheidhme orthu:...
  • Seite 31 (SV) - Svenska ES-IZJAVA O SKLADNOSTI EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE WILO SE izjavlja, da so izdelki, navedeni v tej izjavi, v skladu z določili WILO SE intygar att materialet som beskrivs i följande intyg naslednjih evropskih direktiv in z nacionalnimi zakonodajami, ki jih överensstämmer med bestämmelserna i följande europeiska direktiv och...
  • Seite 33 WILO SE Nortkirchenstraße 100 D-44263 Dortmund Germany T +49(0)231 4102-0 F +49(0)231 4102-7363 wilo@wilo.com Pioneering for You www.wilo.com...
