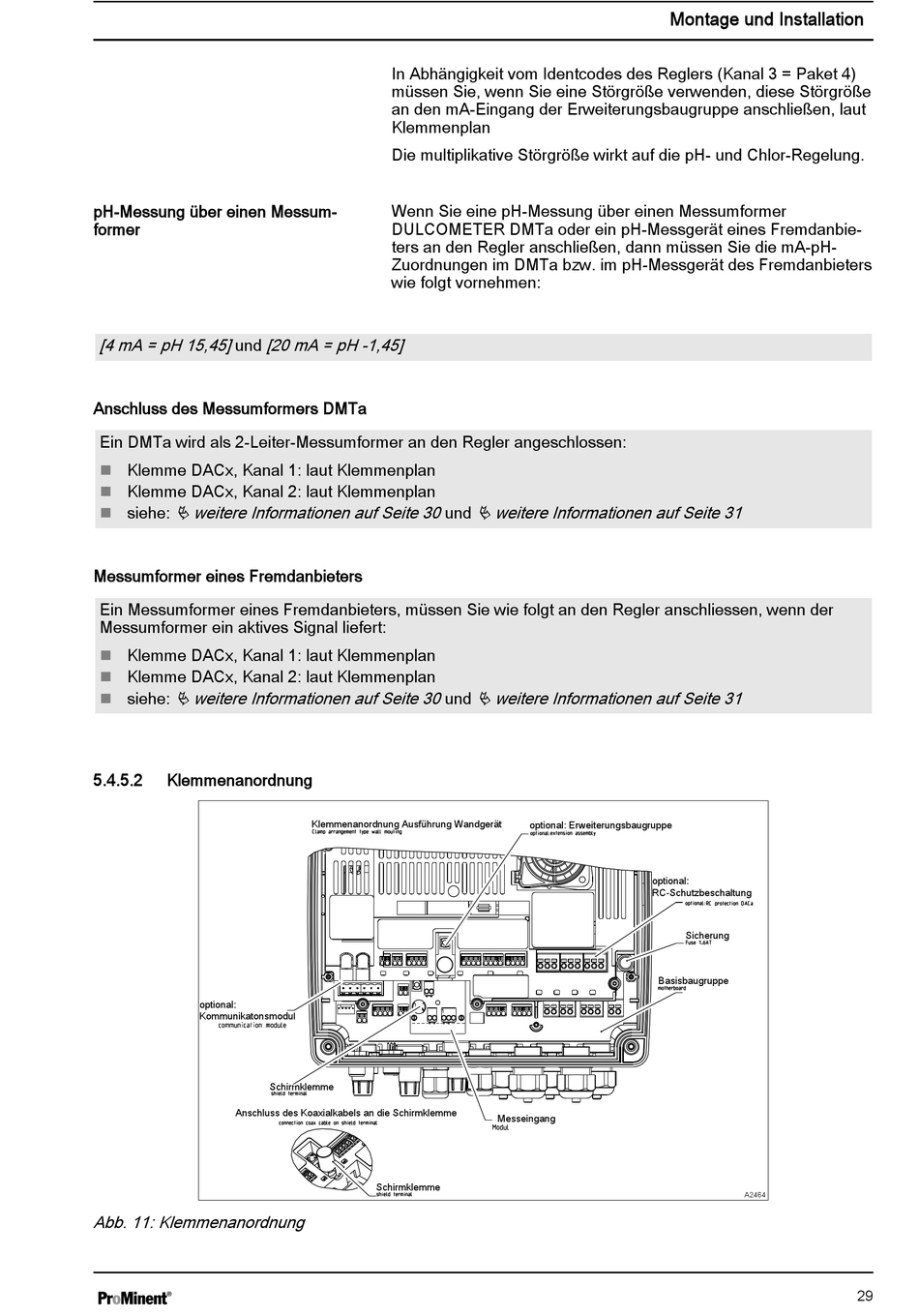

ProMinent DULCOMETER diaLog DACb Montage- Und Betriebsanleitung Seite 29

pH-Messung über einen Messum‐
former
[4 mA = pH 15,45] und [20 mA = pH -1,45]
Anschluss des Messumformers DMTa
Ein DMTa wird als 2-Leiter-Messumformer an den Regler angeschlossen:
Klemme DACx, Kanal 1: laut Klemmenplan
n
Klemme DACx, Kanal 2: laut Klemmenplan
n
Ä weitere Informationen auf Seite 30 und Ä weitere Informationen auf Seite 31
siehe:
n
Messumformer eines Fremdanbieters
Ein Messumformer eines Fremdanbieters, müssen Sie wie folgt an den Regler anschliessen, wenn der
Messumformer ein aktives Signal liefert:
Klemme DACx, Kanal 1: laut Klemmenplan
n
Klemme DACx, Kanal 2: laut Klemmenplan
n
Ä weitere Informationen auf Seite 30 und Ä weitere Informationen auf Seite 31
siehe:
n
5.4.5.2 Klemmenanordnung
optional:
Kommunikatonsmodul
Anschluss des Koaxialkabels an die Schirmklemme
Abb. 11: Klemmenanordnung
In Abhängigkeit vom Identcodes des Reglers (Kanal 3 = Paket 4)
müssen Sie, wenn Sie eine Störgröße verwenden, diese Störgröße
an den mA-Eingang der Erweiterungsbaugruppe anschließen, laut
Klemmenplan
Die multiplikative Störgröße wirkt auf die pH- und Chlor-Regelung.
Wenn Sie eine pH-Messung über einen Messumformer
DULCOMETER DMTa oder ein pH-Messgerät eines Fremdanbie‐
ters an den Regler anschließen, dann müssen Sie die mA-pH-
Zuordnungen im DMTa bzw. im pH-Messgerät des Fremdanbieters
wie folgt vornehmen:
Klemmenanordnung Ausführung Wandgerät
Schirmklemme
Schirmklemme
Montage und Installation
optional: Erweiterungsbaugruppe
optional:
RC-Schutzbeschaltung
Basisbaugruppe
Messeingang
Sicherung
A2464
29
