1

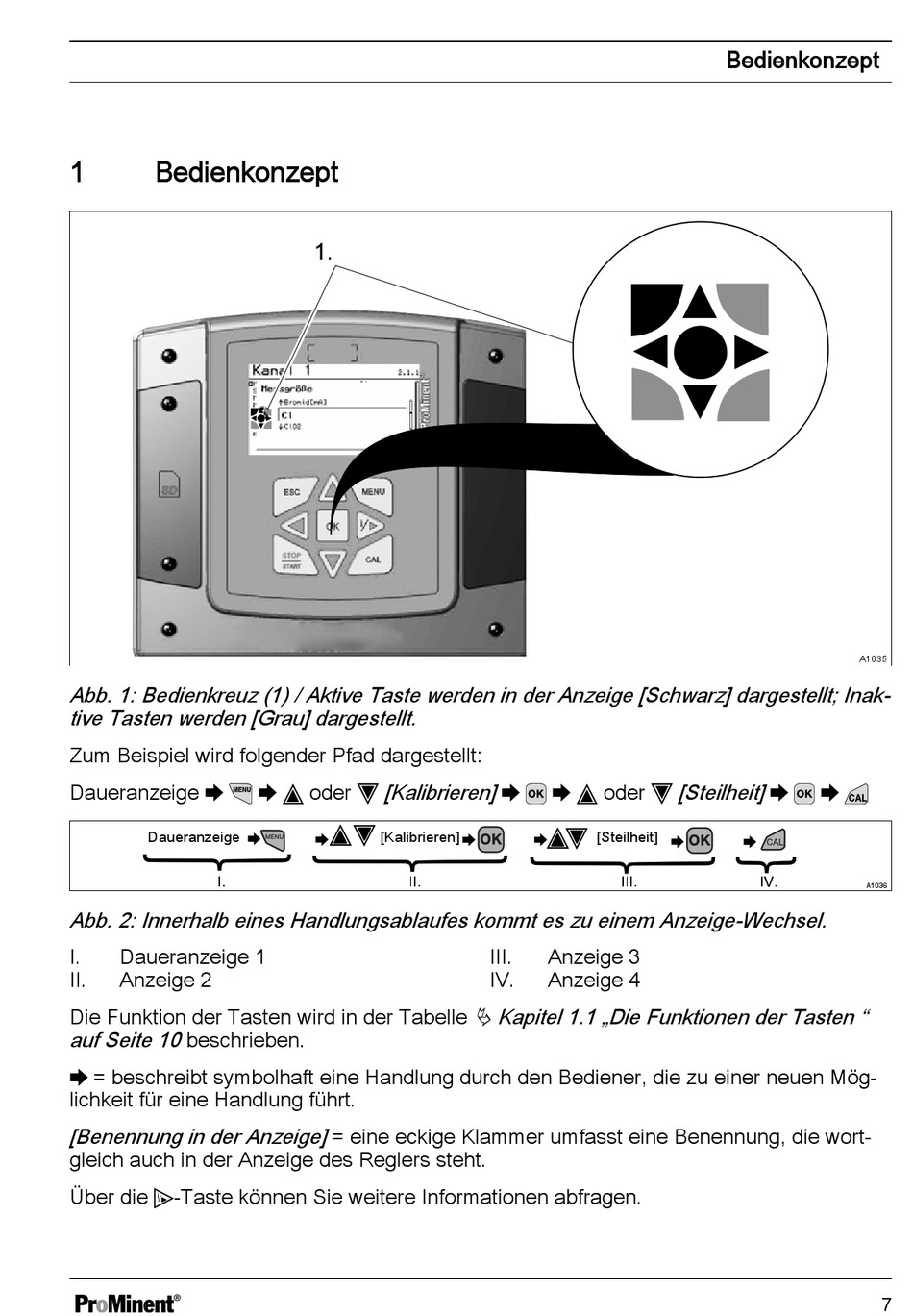

Bedienkonzept
Abb. 1: Bedienkreuz (1) / Aktive Taste werden in der Anzeige [Schwarz] dargestellt; Inak‐
tive Tasten werden [Grau] dargestellt.
Zum Beispiel wird folgender Pfad dargestellt:
Daueranzeige ➨
Daueranzeige
Abb. 2: Innerhalb eines Handlungsablaufes kommt es zu einem Anzeige-Wechsel.
I.
Daueranzeige 1
II.
Anzeige 2
Die Funktion der Tasten wird in der Tabelle
auf Seite 10 beschrieben.
➨ = beschreibt symbolhaft eine Handlung durch den Bediener, die zu einer neuen Mög‐
lichkeit für eine Handlung führt.
[Benennung in der Anzeige] = eine eckige Klammer umfasst eine Benennung, die wort‐
gleich auch in der Anzeige des Reglers steht.
Über die
-Taste können Sie weitere Informationen abfragen.
1.
[Kalibrieren] ➨
➨
oder
[Kalibrieren]
➨
oder
[Steilheit]
III.
Anzeige 3
IV.
Anzeige 4
Ä Kapitel 1.1 „Die Funktionen der Tasten "
Bedienkonzept
[Steilheit] ➨
➨
A1035
A1036
7
