12
TECHNISCHE DATEN
12
Technische Daten
12.1
Datenblatt
58
B E T R I E B S A N L E I T U N G | deTec2 Core Ex II 3GD

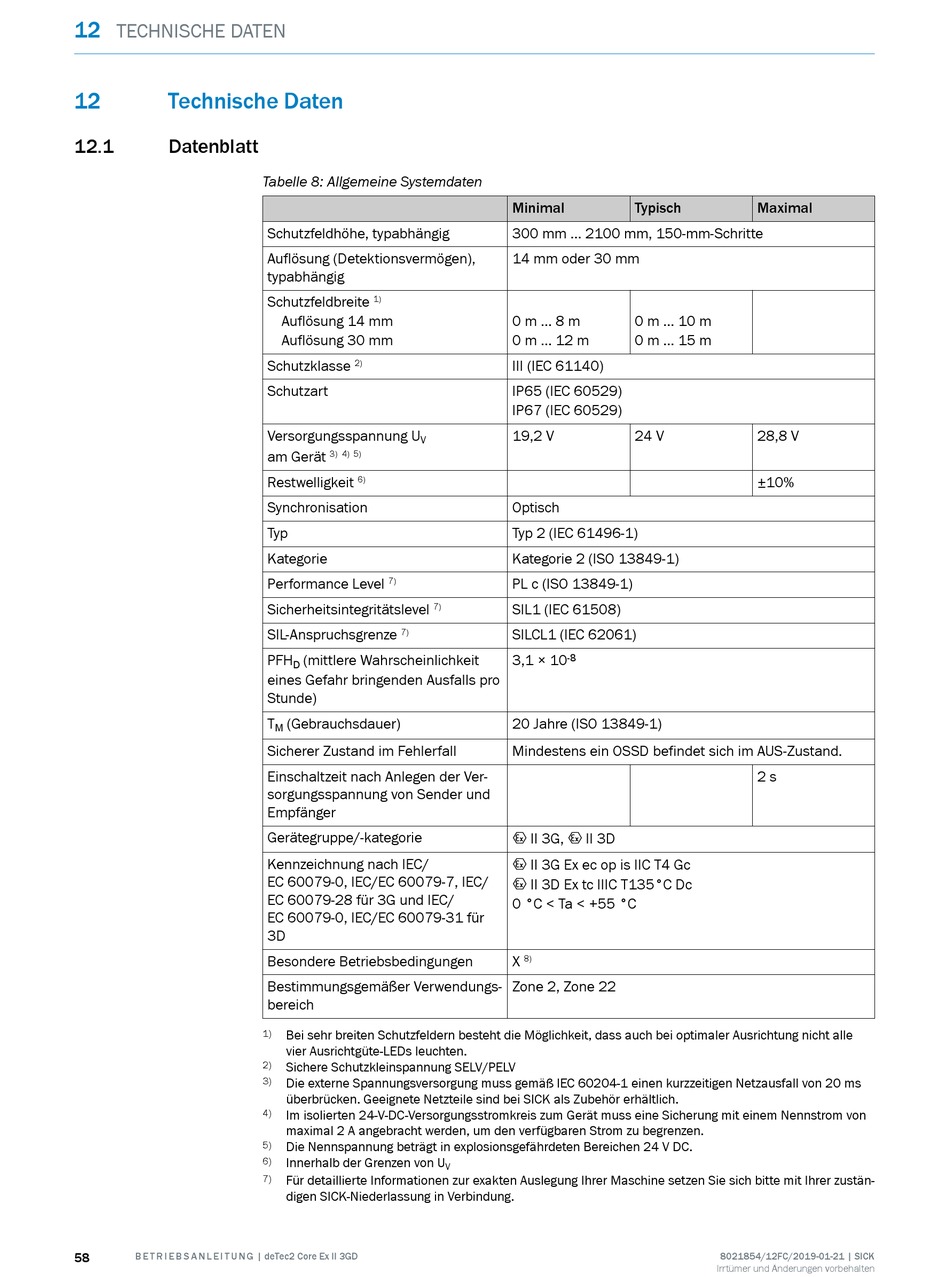

Tabelle 8: Allgemeine Systemdaten
Schutzfeldhöhe, typabhängig
Auflösung (Detektionsvermögen),
typabhängig
Schutzfeldbreite
1)
Auflösung 14 mm
Auflösung 30 mm
Schutzklasse
2)
Schutzart
Versorgungsspannung U
V
am Gerät
3) 4) 5)
Restwelligkeit
6)
Synchronisation
Typ
Kategorie
Performance Level
7)
Sicherheitsintegritätslevel
7)
SIL-Anspruchsgrenze
7)
PFH
(mittlere Wahrscheinlichkeit
D
eines Gefahr bringenden Ausfalls pro
Stunde)
T
(Gebrauchsdauer)
M
Sicherer Zustand im Fehlerfall
Einschaltzeit nach Anlegen der Ver‐
sorgungsspannung von Sender und
Empfänger
Gerätegruppe/‑kategorie
Kennzeichnung nach IEC/
EC 60079‑0, IEC/EC 60079‑7, IEC/
EC 60079‑28 für 3G und IEC/
EC 60079‑0, IEC/EC 60079‑31 für
3D
Besondere Betriebsbedingungen
Bestimmungsgemäßer Verwendungs‐
bereich
1)
Bei sehr breiten Schutzfeldern besteht die Möglichkeit, dass auch bei optimaler Ausrichtung nicht alle
vier Ausrichtgüte-LEDs leuchten.
2)
Sichere Schutzkleinspannung SELV/PELV
3)
Die externe Spannungsversorgung muss gemäß IEC 60204-1 einen kurzzeitigen Netzausfall von 20 ms
überbrücken. Geeignete Netzteile sind bei SICK als Zubehör erhältlich.
4)
Im isolierten 24-V-DC-Versorgungsstromkreis zum Gerät muss eine Sicherung mit einem Nennstrom von
maximal 2 A angebracht werden, um den verfügbaren Strom zu begrenzen.
5)
Die Nennspannung beträgt in explosionsgefährdeten Bereichen 24 V DC.
6)
Innerhalb der Grenzen von U
7)
Für detaillierte Informationen zur exakten Auslegung Ihrer Maschine setzen Sie sich bitte mit Ihrer zustän‐
digen SICK-Niederlassung in Verbindung.
Minimal
300 mm ... 2100 mm, 150-mm-Schritte
14 mm oder 30 mm
0 m ... 8 m
0 m ... 12 m
III (IEC 61140)
IP65 (IEC 60529)
IP67 (IEC 60529)
19,2 V
Optisch
Typ 2 (IEC 61496-1)
Kategorie 2 (ISO 13849-1)
PL c (ISO 13849-1)
SIL1 (IEC 61508)
SILCL1 (IEC 62061)
3,1 × 10
-8
20 Jahre (ISO 13849-1)
Mindestens ein OSSD befindet sich im AUS-Zustand.
X II 3G, X II 3D
X II 3G Ex ec op is IIC T4 Gc
X II 3D Ex tc IIIC T135°C Dc
0 °C < Ta < +55 °C
X
8)
Zone 2, Zone 22
V
Typisch
Maximal
0 m ... 10 m
0 m ... 15 m
24 V
28,8 V
±10%
2 s
8021854/12FC/2019-01-21 | SICK
Irrtümer und Änderungen vorbehalten
