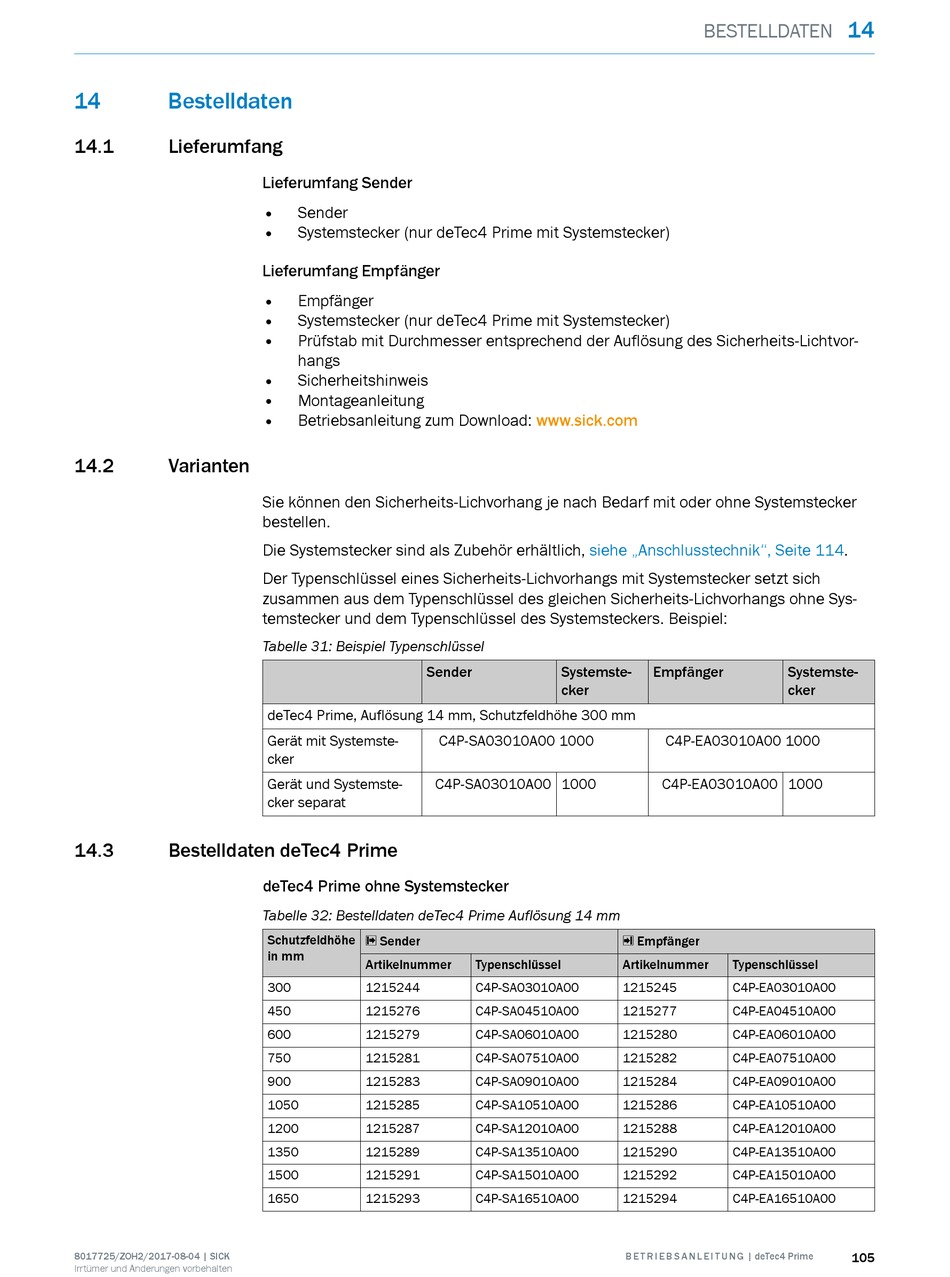

Bestelldaten; Lieferumfang; Varianten; Bestelldaten Detec4 Prime - SICK deTec4 Prime Betriebsanleitung

14

Bestelldaten

14.1

Lieferumfang

14.2

Varianten

14.3

Bestelldaten deTec4 Prime

8017725/ZOH2/2017-08-04 | SICK
Irrtümer und Änderungen vorbehalten
Lieferumfang Sender
• Sender
• Systemstecker (nur deTec4 Prime mit Systemstecker)
Lieferumfang Empfänger
• Empfänger
• Systemstecker (nur deTec4 Prime mit Systemstecker)
• Prüfstab mit Durchmesser entsprechend der Auflösung des Sicherheits-Lichtvor‐
hangs
• Sicherheitshinweis
• Montageanleitung
• Betriebsanleitung zum Download:
Sie können den Sicherheits-Lichvorhang je nach Bedarf mit oder ohne Systemstecker
bestellen.
Die Systemstecker sind als Zubehör erhältlich,
Der Typenschlüssel eines Sicherheits-Lichvorhangs mit Systemstecker setzt sich
zusammen aus dem Typenschlüssel des gleichen Sicherheits-Lichvorhangs ohne Sys‐
temstecker und dem Typenschlüssel des Systemsteckers. Beispiel:
Tabelle 31: Beispiel Typenschlüssel
Sender
deTec4 Prime, Auflösung 14 mm, Schutzfeldhöhe 300 mm
Gerät mit Systemste‐ C4P-SA03010A00 1000
cker
Gerät und Systemste‐ C4P-SA03010A00 1000
cker separat
deTec4 Prime ohne Systemstecker
Tabelle 32: Bestelldaten deTec4 Prime Auflösung 14 mm
Schutzfeldhöhe
s Sender
in mm
Artikelnummer
300 1215244
450 1215276
600 1215279
750 1215281
900 1215283
1050 1215285
1200 1215287
1350 1215289
1500 1215291
1650 1215293
www.sick.com
siehe „Anschlusstechnik", Seite
Systemste‐ Empfänger
cker
r Empfänger
Typenschlüssel Artikelnummer
C4P-SA03010A00 1215245
C4P-SA04510A00 1215277
C4P-SA06010A00 1215280
C4P-SA07510A00 1215282
C4P-SA09010A00 1215284
C4P-SA10510A00 1215286
C4P-SA12010A00 1215288
C4P-SA13510A00 1215290
C4P-SA15010A00 1215292
C4P-SA16510A00 1215294
B E T R I E B S A N L E I T U N G | deTec4 Prime
BESTELLDATEN
114.
Systemste‐
cker
C4P-EA03010A00 1000
C4P-EA03010A00 1000
Typenschlüssel
C4P-EA03010A00
C4P-EA04510A00
C4P-EA06010A00
C4P-EA07510A00
C4P-EA09010A00
C4P-EA10510A00
C4P-EA12010A00
C4P-EA13510A00
C4P-EA15010A00
C4P-EA16510A00
14
105
