Handbuch MRIK3
SEG Electronics GmbH

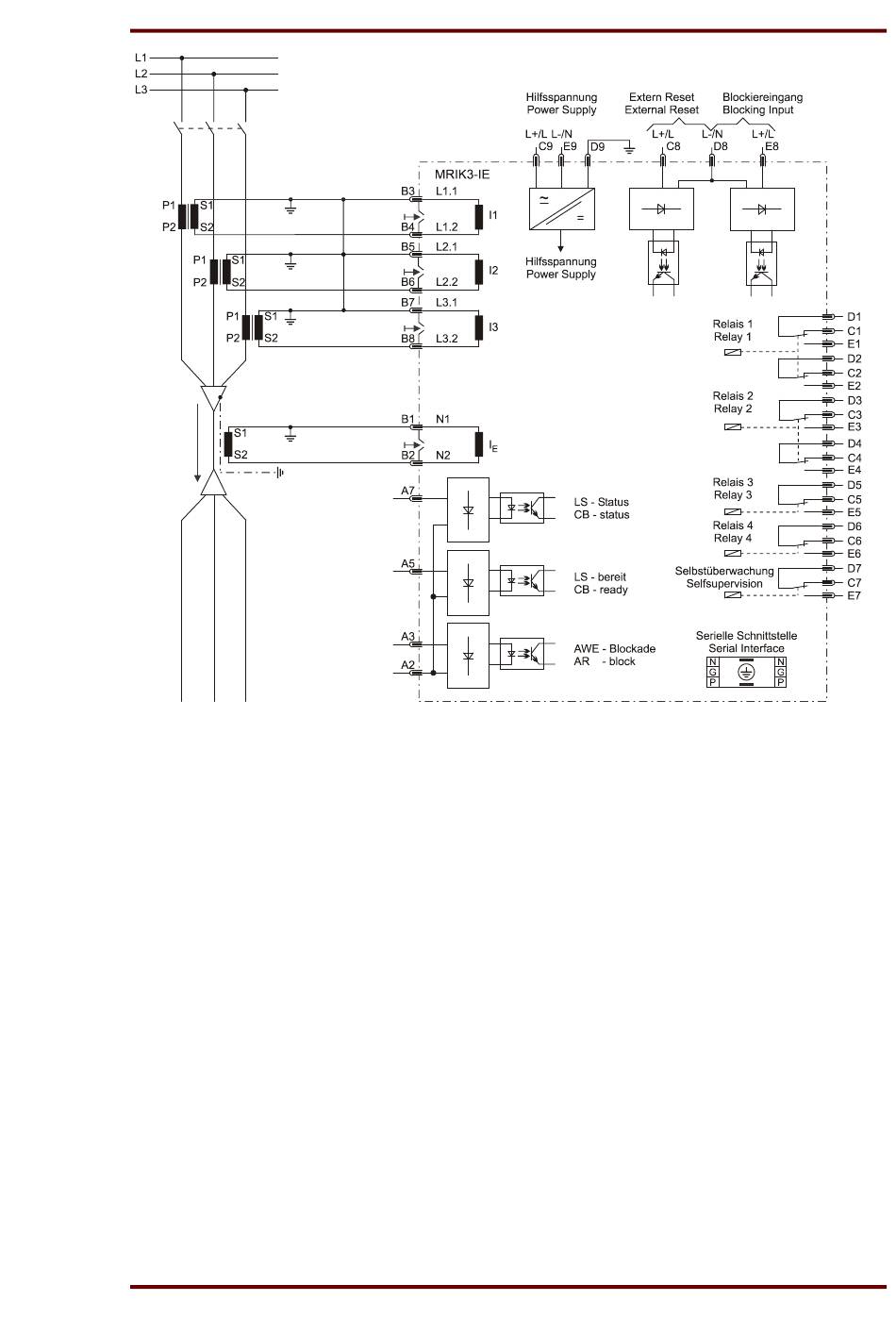

Abbildung 3.2: Anschlussbild MRIK3-IE
3.1.1 Analogeingänge
Dem Schutzgerät werden die analogen Eingangssignale der Leiterströme I
(B3 - B4), I
(B5 -
L1
L2
B6), I
(B7 - B8) und der Summenstrom I
(B1 - B2) jeweils über getrennte Eingangswandler
L3
E
zugeführt. Die Strommessgrößen werden galvanisch entkoppelt, analog gefiltert und schließlich
dem Analog/Digitalumsetzer zugeführt.
