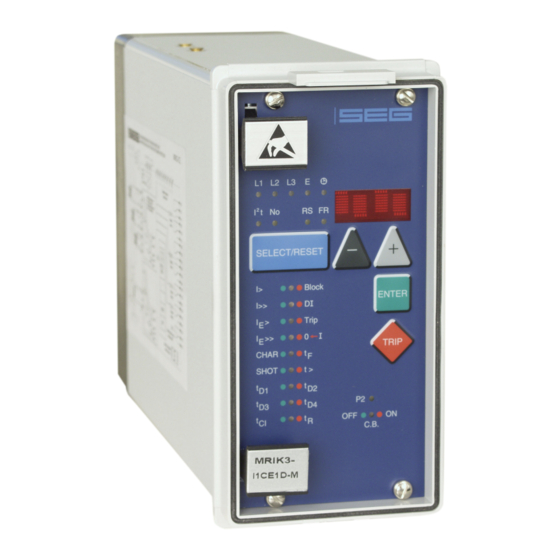

- Seite 1 HANDBUCH HighTECH Line PROTECTION TECHNOLOGY MADE SIMPLE MRIK3 DIGITALES ÜBERSTROMZEITRELAIS MIT WIEDEREINSCHALTAUTOMATIK DIGITALES ÜBERSTROMZEITRELAIS MIT WIEDEREINSCHALTAUTOMATIK Originaldokument Deutsch Revision: B...
- Seite 2 SEG Electronics GmbH Handbuch MRIK3 SEG Electronics GmbH behält sich das Recht vor, jeden beliebigen Teil dieser Publikation zu jedem Zeitpunkt zu verändern. Alle Informationen, die durch SEG Electronics GmbH bereitgestellt werden, wurden geprüft und sind korrekt. SEG Electronics GmbH übernimmt keinerlei Garantie.
-
Seite 3: Inhaltsverzeichnis
Handbuch MRIK3 SEG Electronics GmbH Inhalt Übersicht und Anwendung ................. 6 Merkmale und Eigenschaften ..............7 Aufbau ......................8 Anschlüsse .......................... 8 3.1.1 Analogeingänge ......................9 3.1.2 AWE Informationseingänge ..................10 3.1.3 Blockiereingang ......................10 3.1.4 Externer Reseteingang ....................10 3.1.5... - Seite 4 SEG Electronics GmbH Handbuch MRIK3 5.4.4 Reset-Modus für Auslösekennlinien im Phasenstrompfad ........... 28 5.4.5 Ansprechwert der Phasen-Kurzschlussschnellauslösung (I>>) ........29 5.4.6 Auslösezeit der Phasen-Kurzschlussschnellauslösung (t ........29 I>>) 5.4.7 Ansprechwert der Erd-Überstromstufe (I ) ..............29 E> 5.4.8 WARN/TRIP Umschaltung .................... 29 5.4.9...
- Seite 5 Handbuch MRIK3 SEG Electronics GmbH 7.3.2 Erdschlussschutz ......................47 7.3.3 Abhängiger Überstromzeitschutz .................. 48 7.3.4 Auslösekennlinien ......................49 Parameter .......................... 53 Vorschriften ........................54 Bestellformular ................... 55 DOK-TD-MRIK3, Rev. B...
-
Seite 6: Übersicht Und Anwendung
SEG Electronics GmbH Handbuch MRIK3 1. Übersicht und Anwendung Das digitale Multifunktionsrelais MRIK3 ist ein universeller Überstromzeit- und Erdschlussschutz mit integrierter Wiedereinschaltautomatik. Es ist sowohl für den Einsatz in Mittel-spannungsnetzen mit isoliertem bzw. kompensierten Sternpunkt als auch für Netze mit starr bzw. -
Seite 7: Merkmale Und Eigenschaften
Handbuch MRIK3 SEG Electronics GmbH 2. Merkmale und Eigenschaften Digitale Filterung der Messgrößen mit diskreter Fourieranalyse, wodurch die Einflüsse von Störsignalen, z. B. Oberschwingungen und transiente Gleichstromkomponenten während des Kurzschlusses unterdrückt werden, zwei Parametersätze, wählbare Schutzfunktionen: unabhängigem Überstromzeitschutz (UMZ) oder abhängigem Überstromzeitschutz (AMZ),... -
Seite 8: Aufbau
SEG Electronics GmbH Handbuch MRIK3 3. Aufbau Anschlüsse Abbildung 3.1: Anschlussbild MRIK3-I DOK-TD-MRIK3, Rev. B... -
Seite 9: Analogeingänge
Handbuch MRIK3 SEG Electronics GmbH Abbildung 3.2: Anschlussbild MRIK3-IE 3.1.1 Analogeingänge Dem Schutzgerät werden die analogen Eingangssignale der Leiterströme I (B3 - B4), I (B5 - B6), I (B7 - B8) und der Summenstrom I (B1 - B2) jeweils über getrennte Eingangswandler zugeführt. -
Seite 10: Awe Informationseingänge
SEG Electronics GmbH Handbuch MRIK3 3.1.2 AWE Informationseingänge Mit Hilfe der Informationseingänge entscheidet das MRIK3 ob und wann eine Wiedereinschaltung erfolgen darf: Leistungsschalter-Stellung (A7) Mit dem Eingang A7 kann die Stellung des Leistungsschalters überwacht werden. Ist der Leistungsschalter geschlossen (Netz arbeitet fehlerfrei) wird die Hilfsspannung auf den Eingang A7 geschaltet. -
Seite 11: Störschreiber
Handbuch MRIK3 SEG Electronics GmbH 3.1.6 Störschreiber Das MRIK3 besitzt eine Störwerterfassung, die die gemessenen Analogwerte als Momentanwerte aufzeichnet. Die Momentanwerte: werden im Raster 1,25 ms (bei 50 Hz) bzw. 1,041 ms (bei 60 Hz) abgetastet und in einem Umlaufpuffer abgelegt. Es können 1-8 Störereignisse mit einer gesamten Aufzeichnungsdauer von 16 s (bei 50 Hz) bzw. - Seite 12 SEG Electronics GmbH Handbuch MRIK3 Abbildung 3.4:Prinzipieller Aufbau des Störschreibers Jedes Speichersegment hat eine vorgegebene Speicherzeit, bei der eine Zeit vor dem Trigger- ereignis bestimmt werden kann. Über die RS485 Schnittstelle können die Daten mit einem PC (HTL/PL-Soft4) ausgelesen und verarbeitet werden. Die Daten werden graphisch aufbereitet und dargestellt.
- Seite 13 Handbuch MRIK3 SEG Electronics GmbH Abbildung 3.5: Frontplatte MRIK3-I Abbildung 3.6: Frontplatte MRIK3-IE DOK-TD-MRIK3, Rev. B...
-
Seite 14: Leds
SEG Electronics GmbH Handbuch MRIK3 LEDs Auf der Frontplatte des MRIK3 befinden sich 5 Tasten zur Bedienung bzw. Einstellung und je nach Gerätetyp bis zu 21 LEDs. Die LEDs links neben dem Display sind für Zustandsanzeigen, Fehlermeldungen und AWE- Ergebnisse vorgesehen. Die Funktion der jeweiligen LED ist durch die Beschriftung über der LED gekennzeichnet. -
Seite 15: Low/High Bereich Der Signaleingänge
Handbuch MRIK3 SEG Electronics GmbH Low/High Bereich der Signaleingänge Das MRIK3 Relais besitzt ein Weitbereichsnetzteil. Die Versorgungsspannung ist daher frei wählbar. Somit muss die Schaltschwelle der Signaleingänge abhängig von der Versorgungsspannung festgelegt werden. 2 verschiedene Schaltschwellen sind einstellbar: Bereich Stecker Gesteckt <=8V... -
Seite 16: Funktionsweise
SEG Electronics GmbH Handbuch MRIK3 4. Funktionsweise Analogteil Die von den Hauptstromwandlern ein-geprägten Wechselströme werden im Analogteil über Eingangsübertrager und Bürden in galvanisch getrennte Spannungen umgesetzt. Der Einfluss hochfrequenter eingekoppelter Störungen wird von RC-Analogfiltern unterdrückt. Die Messspannungen werden den Analogeingängen (A/D-Wandler) des Mikroprozessors zugeführt und an-schließend in digitale Signale umgewandelt. -
Seite 17: Awe-Bereit
Handbuch MRIK3 SEG Electronics GmbH 4.3.3 "AWE-bereit" Die AWE des MRIK3 befindet sich im "AWE-bereit"-Zustand wenn die folgenden Bedingungen erfüllt sind: Der Leistungsschalter ist in Stellung-"EIN", die Sperrzeit ist abgelaufen, das Gerät befindet sich nicht im "Blockiert"-Zustand, ... -
Seite 18: Beschreibung Der Zustandsübergänge
SEG Electronics GmbH Handbuch MRIK3 Beschreibung der Zustandsübergänge AWE-Zustandsübergangsmatrix inaktiv Sperrzeit bereit startend Zyklus Blockiert (Pausenzei (Wiederei schaltung inaktiv Leistungsschalt Externes er Hand ein Blockiersig Sperrze Sperrzeit Externes abgelaufen Blockiersig bereit Leistungs Schutz Externes -schalter angeregt Blockiersig bzw. ausgelöst u. LS-... -
Seite 19: Funktionsablauf
Handbuch MRIK3 SEG Electronics GmbH Funktionsablauf 4.5.1 Einschalten des MRIK3 Befindet sich der zu überwachende Leistungsschalter in „AUS-Stellung“ beim Einschalten des MRIK3, geht das Gerät beim Anlegen der Hilfsspannung in den "Inaktiv"-Zustand über. Die LED "CB" auf der Frontplatte bleibt dunkel. Das Gerät ist nicht bereit für eine Wiedereinschaltung. Ist je- doch der Leistungsschalter beim Anlegen der Hilfsspannung in Stellung „EIN“, geht das Gerät in... -
Seite 20: Erfolglose Wiedereinschaltung
SEG Electronics GmbH Handbuch MRIK3 4.5.5 Erfolglose Wiedereinschaltung Nachdem die Startbedingung erfüllt ist, geht das Gerät in den "Startend"-Zustand über. Jetzt wird die spannungslose Pausenzeit t gestartet. Die entsprechende LED leuchtet. Das MRIK3 kann für 1 bis 4-malige Wiedereinschaltungen programmiert werden. Für jede Wiedereinschaltung ist eine Pausenzeit einzustellen (t Wenn die Pausenzeit abgelaufen ist und auch die anderen Wiedereinschaltbedingungen erfüllt... -
Seite 21: Zeitliche Ablaufdiagramme Des Mrik3
Handbuch MRIK3 SEG Electronics GmbH Zeitliche Ablaufdiagramme des MRIK3 Legende: 4.6.1 Gerät programmiert für zweimalige AWE, beim 2. Versuch erfolgreich Abbildung 4.1: Zweimalige AWE, 2. Versuch erfolgreich Im Kurzschlussfall erfolgt eine Anregung mit anschließender Auslösung des Kurzschlussschutzes. Der Leistungsschalter wird ausgeschaltet und der Kurzschluss unterbrochen. Nach Ablauf der Pausenzeit t gibt das MRIK3 den Wiedereinschaltbefehl an den Leistungsschalter. -
Seite 22: Gerät Programmiert Für Zweimalige Awe, Wiedereinschaltungen Erfolglos
SEG Electronics GmbH Handbuch MRIK3 4.6.2 Gerät programmiert für zweimalige AWE, Wiedereinschaltungen erfolglos Abbildung 4.2: Zweimalige AWE, Wiedereinschaltung erfolglos Der zeitliche Ablauf entspricht dem in Kapitel 4.6.1. Der zweite Wiederein-schaltungsversuch ist jedoch erfolglos. 4.6.3 Manuelles Einschalten des Leistungsschalters auf fehlerbehaftete Leitung Abbildung 4.3: Manuelles Einschalten des LS auf fehlerbehaftete Leitung... -
Seite 23: Abbruch Einer Awe
Handbuch MRIK3 SEG Electronics GmbH 4.6.4 Abbruch einer AWE Abbildung 4.4: Abbruch einer AWE Das zeitliche Ablaufdiagramm verdeutlicht die verschiedenen Möglichkeiten einer erfolglosen AWE. DOK-TD-MRIK3, Rev. B... -
Seite 24: Bedienungen Und Einstellungen
SEG Electronics GmbH Handbuch MRIK3 5. Bedienungen und Einstellungen Display Funktion Display Anzeige Benötigte Begleitende Tastenbetätigung Normaler Betrieb Betriebsmesswerte Aktuelle Strom- <SELECT/RESET> L1, L2, L3, E messwerte einmal für jeden Wert Überschreitung des Messbereichs Max. <SELECT/RESET> L1, L2, L3, E Einstellwerte: Einstellströme... - Seite 25 Handbuch MRIK3 SEG Electronics GmbH Funktion Display Anzeige Benötigte Begleitende Tastenbetätigung Anzeige bei erfolgloser AWE 01 rot Triggersignal für den Störschreiber TEST, P_UP, A_PI, <SELECT/RESET> <+><-> TRIP Anzahl der Störereignisse S = 2, S = 4, S = 8 <SELECT/RESET> <+><->...
-
Seite 26: Einstellverfahren
SEG Electronics GmbH Handbuch MRIK3 Einstellverfahren Nach einem kurzen Betätigen der Taste <SELECT/RESET> schaltet die Anzeige zyklisch auf den jeweils nächsten Messwert weiter. Nach den Betriebsmesswerten werden die Einstellparameter angezeigt. Die Ein-stellwerte können auch direkt durch Betätigen der <ENTER> Taste angezeigt und geändert werden. -
Seite 27: Parametersatzumschalter/Externe Triggerung Des Störschreibers
Handbuch MRIK3 SEG Electronics GmbH 5.3.5 Parametersatzumschalter/externe Triggerung des Störschreibers Mit Hilfe der Parametersatzumschalter können zwei verschiedene Parametersätze aktiviert werden. Die Parametersatzumschaltung kann per Software oder über die externen Eingänge RESET bzw. Blockiereingang erfolgen. Wahlweise können die externen Eingänge für Reset bzw. -
Seite 28: Schutzparameter
SEG Electronics GmbH Handbuch MRIK3 Schutzparameter 5.4.1 Ansprechwert der Phasen-Überstromstufe (I>) Bei Parametrierung des Ansprechwertes der Phasen-Überstromstufe I> er-scheint auf dem Display ein auf den sekundären Nennstrom I bezogener Anzeigewert. D.h.: Ansprechwert (Is) = Anzeigewert x Nennstrom (I z.B. wenn Anzeigewert = 1,25 dann Is = 1,25 x I 5.4.2 Auslösekennlinie der Phasen-Überstromstufe (I>... -
Seite 29: Ansprechwert Der Phasen-Kurzschlussschnellauslösung (I>>)
Handbuch MRIK3 SEG Electronics GmbH 5.4.5 Ansprechwert der Phasen-Kurzschlussschnellauslösung (I>>) Beim Einstellen des Ansprechwertes für die Kurzschlussschnellauslösung erscheint auf dem Display ein auf den Nennstrom I bezogener Anzeigewert. Es gilt: I>> = Anzeigewert x Nennstrom I Wird dieser Ansprechwert auf unendlich groß eingestellt (auf dem Display erscheint der Text "EXIT"), so wird die Phasen-Kurzschlussschnellauslösung des Relais blockiert. -
Seite 30: Ansprechwert Für Die Erdschluss- Bzw. Erd-Kurzschlussschnellauslösung (I E>> )
SEG Electronics GmbH Handbuch MRIK3 5.4.12 Ansprechwert für die Erdschluss- bzw. Erd- Kurzschlussschnellauslösung (I E>> Das im Abschnitt 5.4.5 gezeigte Einstellverfahren ist auch hier anzuwenden. 5.4.13 Auslösezeit der Erdschluss- bzw. Erd-Kurzschlussschnellauslösung IE>> Das im Abschnitt 5.4.6.gezeigte Einstellverfahren ist auch hier anzuwenden. -
Seite 31: Block/Trip - Zeit
Handbuch MRIK3 SEG Electronics GmbH 5.4.20 Block/Trip - Zeit Die Block/Trip – Zeit dient der Erkennung eines Schalterversagerschutzes durch rückwärtige Verriegelung. Sie wird aktiviert durch Setzen des Blockadeeinganges D8/E8 und durch Setzen des Parameters: Umschalten der Blockadefunktion auf TR_B. Nach Ablauf der eingestellten Block/Trip - Zeit kann eine Auslösung des Gerätes erfolgen, wenn die Anregung einer Schutzfunktion anliegt,... -
Seite 32: Störschreiber
SEG Electronics GmbH Handbuch MRIK3 Störschreiber Das MRIK3 verfügt über einen Störschreiber (siehe Kapitel 3.1.6). Es können drei Parameter eingestellt werden. 5.5.1 Anzahl der Störschriebe Die max. Aufzeichnungsdauer beträgt 16 s bei 50 Hz oder 13,33 s bei 60 Hz. -
Seite 33: Zusatzfunktionen
Handbuch MRIK3 SEG Electronics GmbH Zusatzfunktionen 5.7.1 Blockierung der Schutzfunktionen, Zuordnung der Ausgangsrelais und AWE-Funktionen Blockierung der Schutzfunktionen: Das MRIK3 besitzt eine frei parametrierbare Blockadefunktion. Durch Anlegen der Versorgungsspannung an D8/E8 werden die vom Anwender ausgewählten Funktionen blockiert. Es kann zwischen zwei Arten der Schutzblockade ausgewählt werden: Blockierung der einzelnen Schutzstufen. - Seite 34 SEG Electronics GmbH Handbuch MRIK3 Zuordnung der Ausgangsrelais Das MRIK3 besitzt fünf Ausgangsrelais. Das fünfte Ausgangsrelais ist fest als Alarmrelais für die Selbstüberwachung vorgesehen und arbeitet im Ruhestromprinzip. Die Ausgangsrelais 1 - 4 sind Arbeitsstromrelais und können frei als Alarm- oder Auslöserelais den Stromfunktionen zu-geordnet werden.
- Seite 35 Handbuch MRIK3 SEG Electronics GmbH Relaisfunktion Ausgangsrelais Display- Begleitende anzeige I> Alarm _ 2 _ _ I> grün Auslösen 1 _ _ _ I> I>> Alarm _ 2 _ _ I>> grün Auslösen 1 _ _ _ I>> I>> Auslösen 1 _ _ _ I>/I>>...
- Seite 36 SEG Electronics GmbH Handbuch MRIK3 Funktion Schutzstufe Displayanzeige begleitende LED Aktivierung I> AR + I> + tD1 der 1. AWE I>> AR + I>> + tD1 durch IE> AR + IE> + tD1 IE>> AR + EI>> + tD1 Funktion...
-
Seite 37: Messwert- Und Fehleranzeigen
Handbuch MRIK3 SEG Electronics GmbH Messwert- und Fehleranzeigen 5.8.1 Messwertanzeigen Im normalen Betrieb können folgende Messwerte angezeigt werden: Strom in Phase 1 (LED L1 grün), Strom in Phase 2 (LED L2 grün), Strom in Phase 3 (LED L3 grün), ... -
Seite 38: Fehlerspeicher
SEG Electronics GmbH Handbuch MRIK3 Fehlerspeicher Bei einer Anregung oder Auslösung des Gerätes werden die Fehlerwerte und Zeiten spannungsausfallsicher gespeichert. Das MRI3 verfügt über einen Fehlerwertspeicher für bis zu acht Fehlerfälle. Bei weiteren Auslösungen wird der jeweils älteste Datensatz überschrieben. -
Seite 39: Rücksetzen
Handbuch MRIK3 SEG Electronics GmbH 5.10 Rücksetzen Beim MRIK3 bestehen die folgenden 3 Möglichkeiten, um die Anzeige des Gerätes sowie die Ausgangsrelais bei Jumperstellung J3=EIN zurückzusetzen. Manueller Reset Durch ein langes Betätigen der Taste <SELECT/RESET> (ca. 3 Sekunden) Externer Reset... -
Seite 40: Test Und Inbetriebnahme
SEG Electronics GmbH Handbuch MRIK3 6. Test und Inbetriebnahme Die folgenden Testanweisungen dienen zum Test der Gerätefunktionen und zur Inbetriebnahme. Um ein Zerstören des Gerätes zu vermeiden und eine korrekte Funktion zu gewährleisten, müssen folgende Punkte beachtet werden: Die Geräte-Nennhilfsspannung muss mit der gegebenen Hilfsspannung vor Ort übereinstimmen,... -
Seite 41: Test Mit Wandlersekundärstrom (Sekundärtest)
Handbuch MRIK3 SEG Electronics GmbH Test mit Wandlersekundärstrom (Sekundärtest) 6.4.1 Benötigte Geräte Strom- und Spannungsmesser Kl. 1 oder besser, Hilfsspannungsquelle passend zur Geräte-Nennhilfsspannung, einphasige Wechselstromquelle (einstellbar von 0 bis 4 x In), Timer zur Messung der Auslösezeit (Genauigkeit 10 ms), ... -
Seite 42: Prüfen Der Eingangskreise Und Überprüfen Der Messwerte
SEG Electronics GmbH Handbuch MRIK3 6.4.3 Prüfen der Eingangskreise und Überprüfen der Messwerte Zum Überprüfen der Messwerte muss ein Strom in Phase 1 (Klemmen B3 - B4) eingeprägt werden, der geringer als der eingestellte Ansprechstrom des MRIK3 ist. Durch Betätigen der Taste <SELECT>... -
Seite 43: Prüfung Der Wiedereinschaltfunktion
Handbuch MRIK3 SEG Electronics GmbH Zu beachten: Bei der Prüfung mit Prüfströmen >4 x I ist die thermische Belastbarkeit der Strompfade zu beachten (Siehe technische Daten Kapitel 7.1). 6.4.7 Prüfung der Wiedereinschaltfunktion Die Wiedereinschaltfunktion kann nur mittels eines Hilfsrelais, das den Leistungsschalter simuliert und eines Tasters für die manuelle Einschaltung überprüft werden. -
Seite 44: Überprüfung Des Awe-Blockadeeingangs (A2/A3)
SEG Electronics GmbH Handbuch MRIK3 6.4.9 Überprüfung des AWE-Blockadeeingangs (A2/A3) Die Hilfsspannung ist an die Klemmen A2/A3 anzuschließen. Die LED AR blinkt und im Display steht „BLOC“. Mit Rücknahme des Signals an die Klemmen A2/A3 erlischt die LED und im Display erscheint wieder WW. -
Seite 45: Primärtest
Handbuch MRIK3 SEG Electronics GmbH Primärtest Generell kann ein Primärtest (Echttest) in gleicher Weise wie der Sekundärtest mit Sekundär- strömen durchgeführt werden. Die angeschlossenen Relais z. B. werden jedoch über ihre Schutzwandler mit den echten Primärströmen des Systems getestet, wobei die Einschaltspule des Leistungsschalters über das MRIK3 gesteuert wird. -
Seite 46: Technische Daten
SEG Electronics GmbH Handbuch MRIK3 7. Technische Daten Weitere allgemeine technische Daten und Detailbeschreibungen entnehmen Sie bitte der Beschreibung "MR - Digitales Multifunktionsrelais". Messeingang Nenndaten: Nennstrom I 1 A oder 5 A Nennfrequenz f 50/60 Hz einstellbar 0 – 40 x I... -
Seite 47: Einstellbereiche Und Stufung
Handbuch MRIK3 SEG Electronics GmbH Einstellbereiche und Stufung 7.3.1 Überstromzeitschutz Einstellbereich Stufung Ansprechtoleranzen Iprim (SEK) 0,002...50 kA 0,001; 0,002; 0,005; 0,01; 0,02; 0,05; 0,1; 3% des Einstellwertes I> 0,2...4,0 x I (EXIT) 0,01; 0,02; 0,05; 0,1 x I bzw. min. 1% I 0,03 –... -
Seite 48: Abhängiger Überstromzeitschutz
SEG Electronics GmbH Handbuch MRIK3 7.3.3 Abhängiger Überstromzeitschutz Auslösekennlinien gemäß IEC 255-4 bzw. BS 142 0,14 > [ �� ] �� = ∙ �� Normal Inverse (Typ A) �� 0,02 �� −1 �� �� 13,5 > [ �� ] �� = ∙... -
Seite 49: Auslösekennlinien
Handbuch MRIK3 SEG Electronics GmbH 7.3.4 Auslösekennlinien 1000 I> 10.0 t[s] 0.05 5 6 7 8 910 Abbildung 7.1: Normal Inverse 1000 I> t[s] 10.0 0.05 5 6 7 8 910 Abbildung 7.2: Very Inverse DOK-TD-MRIK3, Rev. B... - Seite 50 SEG Electronics GmbH Handbuch MRIK3 1000 t[s] I> 10.0 0.05 0.05 0.01 5 6 7 8 910 Abbildung 7.3: Extremely Inverse I> 10.0 t[s] 0.05 5 6 7 8 910 Abbildung 7.4: RI-Inverse DOK-TD-MRIK3, Rev. B...
- Seite 51 Handbuch MRIK3 SEG Electronics GmbH 10000 1000 I> t[s] 10.0 0.05 5 6 7 8 910 Abbildung 7.5: Long Time Inverse I> t[s] 0.01 4 5 6 7 8 910 30 40 506070 Abbildung 7.6: RXIDG-Kennlinie DOK-TD-MRIK3, Rev. B...
- Seite 52 SEG Electronics GmbH Handbuch MRIK3 I> I> 0.02 0.02 t[s] > > 0.03 0.03 I>> I>> 40 40 >> >> 0.03 0.03 0.01 Abbildung 7.7: Unabhängige Auslösekennlinie DOK-TD-MRIK3, Rev. B...
-
Seite 53: Parameter
Handbuch MRIK3 SEG Electronics GmbH Parameter AWE Parameter Einstell- Stufung Ansprechtoleranzen bereich SHOT 1..4 (EXIT) 3% bzw. 10 ms 0,1...20 s 0,01; 0,02; 0,05 s; 0,1 s; 0,2 s; 0,5 s; 1 s 0,1...20 s 0,01; 0,02; 0,05; 0,1; 0,2; 0,5; 1 s 0,1...100 s... -
Seite 54: Vorschriften
SEG Electronics GmbH Handbuch MRIK3 Parameter für den Störschreiber Funktion Parameter Einstellbeispiel Anzahl der Aufzeichnungen (1)* 2 x 8 s; (3)* 4 x 4 s; (7)* 8 x 2 s (50 Hz) (1)* 2 x 6,66 s, (3)* 4 x 3,33 s, (7)* 8 x 1,66 s (60 Hz) Speicherung der Aufzeichnung P_UP;... -
Seite 55: Bestellformular
Handbuch MRIK3 SEG Electronics GmbH 8. Bestellformular Überstromzeit-/Erdstromrelais mit MRIK3- automatischer Wiedereinschaltung 3-phasiger Strom I>, I>> Nennstrom Erdstrom keine Nennstrom im Erdstrompfad 19“-Einschub Bauform (12TE) Türeinbau Kommunikationsprotokoll RS485 Pro Open Data; Modbus RTU * Feld freilassen, wenn Option nicht gewünscht Technische Änderungen vorbehalten! -
Seite 56: Einstell-Liste Mrik3
SEG Electronics GmbH Handbuch MRIK3 Einstell-Liste MRIK3 Projekt: Kom.-Nr.: Funktionsgruppe: = Ort: + Betriebsmittelkennzeichnung: - Relaisfunktionen: Passwort: Alle Einstellungen müssen vor Ort überprüft und ggf. an das zur schützende Objekt/Betriebsmittel angepasst werden. Einstellung der Parameter Systemparameter Einh Werks- Aktuelle einstellung... - Seite 57 Handbuch MRIK3 SEG Electronics GmbH Schutzparameter Einheit Werkseinst Aktuelle Funktion ellung Einstellung Satz 1/Satz Satz 1 Satz 2 I> Ansprechwert Überstromstufe I> CHAR Auslösecharakteristik im Überstrompfad DEFT Überstromauslösezeit 0,03 I> I>/t Reset-Modus I>> Ansprechwert Kurzschlussstufe tI>> Auslösezeit bei Kurzschluss 0,03 IE>...
- Seite 58 SEG Electronics GmbH Handbuch MRIK3 Zuordnung der Blockadefunktion Werkseinstellung Eigene Einstellung Parametersatz Satz 1 Satz 2 Satz 1 Satz 2 Blockierung der Schutzfunktion PR_B PR_B PR_B Blockierung der Auslösestufe TR_B Werkseinstellung Eigene Einstellung Blockiert Nicht blockiert Blockiert Nicht blockiert Parameter...
- Seite 59 Handbuch MRIK3 SEG Electronics GmbH Zuordnung der AWE Funktionen Funktion Werkseinstellung Eigene Einstellung Parametersatz Satz 1 Satz 2 Satz 1 Satz 2 Auslösung vor der 1.AWE I> TIME TIME I>> TIME TIME IE> TIME TIME IE>> TIME TIME Zulassung zur 1. AWE I>...
- Seite 60 SEG Electronics GmbH Handbuch MRIK3 Einstellung der Kodierstecker Kodierstecke Werks- Eigene Werks- Eigene Werks- Eigene einst. Einst. einst. Einst. einst. Einst. Gesteckt Nicht gesteckt Keine Funktion Keine Funktion Kodierstecker Low/High-Bereich für Reset Low/High-Bereich für Eingang Blockadeeingang Werkseinstellung Eigene Einstellung Werkseinstellung...
- Seite 61 Handbuch MRIK3 SEG Electronics GmbH DOK-TD-MRIK3, Rev. B...
- Seite 62 Alle Informationen, die durch SEG Electronics GmbH bereitgestellt werden, wurden auf ihre Richtigkeit nach bestem Wissen geprüft. SEG Electronics GmbH übernimmt jedoch keinerlei Haftung für die Inhalte, sofern SEG Electronics GmbH dies nicht explizit zusichert.
