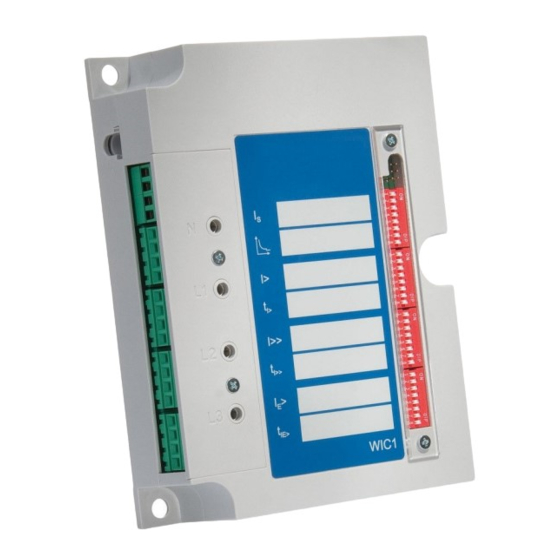

- Seite 1 HANDBUCH WI Line PROTECTION TECHNOLOGY MADE SIMPLE WIC1 WANDLERSTROMVERSORGTES ÜBERSTROMZEIT- UND ERDSCHLUSSRELAIS WANDLERSTROMVERSORGTES ÜBERSTROMZEIT- UND ERDSCHLUSSRELAIS Originaldokument Deutsch Revision: N...
- Seite 2 SEG Electronics Handbuch WIC1 SEG Electronics GmbH behält sich das Recht vor, jeden beliebigen Teil dieser Publikation zu jedem Zeitpunkt zu verändern. Alle Informationen, die durch SEG Electronics GmbH bereitgestellt werden, wurden geprüft und sind korrekt. SEG Electronics GmbH übernimmt keinerlei Garantie.
-
Seite 3: Inhaltsverzeichnis
Handbuch WIC1 SEG Electronics Inhalt Anmerkungen zum Handbuch ..................5 Informationen zu Haftung und Garantie......................5 WICHTIGE DEFINITIONEN ......................... 6 Warnung vor elektrostatischer Entladung ..................... 7 Einleitung ........................... 8 Wie benutze ich diese Anleitung ........................8 Einleitung zum WIC1 ............................ 8 Produktbeschreibung ............................ - Seite 4 SEG Electronics Handbuch WIC1 5.11 Auswahl des Stromwandlerübersetzungsverhältnisses ................41 5.12 Einstellanleitung für inverse Kennlinien ...................... 42 Inbetriebnahme und Wartung ..................44 6.1.1 Wichtige Hinweise ........................... 44 Voraussetzungen für die Inbetriebnahme ....................44 Was bei der Prüfung von wandlerstromversorgten Schutzgeräten zu beachten ist ......... 45 Besonderheiten bei der WIC1-Prüfung .......................
-
Seite 5: Anmerkungen Zum Handbuch
Umwandlungen oder Änderungen des Geräts oder Planungs- bzw. Projektierungsarbeit, Parametereinstellungen oder Einstellungsänderungen resultieren. Die Garantie erlischt, wenn ein Gerät von anderen Personen als den Spezialisten der SEG Electronics GmbH geöffnet wird. Die in den Allgemeinen Geschäftsbedingungen der SEG Electronics GmbH aufgeführten Garantie- und Haftungsbedingungen werden durch die vorausgehenden Erläuterungen nicht... -
Seite 6: Wichtige Definitionen
SEG Electronics Handbuch WIC1 WICHTIGE DEFINITIONEN Die nachstehenden Signaldefinitionen dienen zur Sicherheit von Leib und Leben und sollen außerdem zur angemessenen Betriebslebensdauer des Geräts beitragen. GEFAHR weist auf eine Gefahrensituation hin, die, sofern nicht vermieden, schwerwiegende Verletzungen oder Tod zur Folge haben wird. -
Seite 7: Warnung Vor Elektrostatischer Entladung
Steuergerät, Modulen und Arbeitsbereich so weit wie möglich fern. SEG Electronics GmbH behält sich das Recht vor, jeden beliebigen Teil dieser Publikation jederzeit zu aktualisieren. Die von SEG Electronics GmbH bereitgestellten Informationen gelten als korrekt und zuverlässig. SEG Electronics GmbH übernimmt jedoch keinerlei Verantwortung, sofern nicht anderweitig ausdrücklich erklärt. -
Seite 8: Einleitung
Einleitung zum WIC1 Die Anforderungen in MS-Verteilstationen mit Leistungsschalter verlangen ein darauf optimiertes, robustes Schutzrelais, welches einen integralen Bestandteil der Schaltanlage darstellt. Mit dem WIC1 hat SEG Electronics GmbH ein Überstromzeitrelais speziell für diese Erfordernisse entwickelt. Das WIC1 ist ein wandlerstromversorgtes Schutzrelais mit minimiertem Platzbedarf, das höchsten Anforderungen an ein digitales Schutzgerät genügt. -
Seite 9: Produktbeschreibung
Handbuch WIC1 SEG Electronics Produktbeschreibung Das WIC1 ist ein Überstromzeitschutz- und Erdstromrelais (Option) mit abhängigen und unabhängigen Schutzkennlinien. Es ist speziell auf Leistungsschalteranlagen mit kleinen Abgangsnennströmen ausgelegt. Das WIC1 und die speziellen Stromwandler stellen ein zusammengehörendes Schutzsystem dar. Für die Auslösung des Leistungsschalters wird eine energiearme Auslösespule benötigt. -
Seite 10: Handhabung, Installation Und Abmessungen
SEG Electronics Handbuch WIC1 3. Handhabung, Installation und Abmessungen Generelle Information 3.1.1 Erhalt des Relais Schutzrelais sind generell sehr robust aufgebaut. Insbesondere das WIC1 erlaubt den Betrieb unter extremen Bedingungen. Zur Sicherheit sollte das Relais während der Installation und Inbetriebnahme mit entsprechender Sorgfalt behandelt werden. -
Seite 11: Abmessungen
Handbuch WIC1 SEG Electronics Abmessungen Alle WIC1 Typen beruhen auf einem einheitlichen Gehäusedesign. Gewicht:WIC1 700g Abmessungen: (BxHxT) 125x170x40mm Anschlussdiagramm für das WIC1 gn/ge gn/ge gn/ge Schauzeichen Flag indicator Energiearme / low energy Auslösespule / tripping coil 230V Eingang Fernauslöser 115V... -
Seite 12: Anschlussdiagramm Für Das Wi-Sz-Schauzeichen
SEG Electronics Handbuch WIC1 Anschlussdiagramm für das WI-SZ-Schauzeichen Abbildung 3.2: Anschlussdiagramm WI-SZ4 Schauzeichen Abbildung 3.3: Anschlussdiagramm WI-SZ5 Schauzeichen DOK-TD-WIC1D, Rev. N... -
Seite 13: Bedienungsanleitung
Handbuch WIC1 SEG Electronics 4. Bedienungsanleitung Generelle Informationen zum WIC1 Das Schutzrelais WIC1 stellt in allen erhältlichen Varianten einen technisch hochwertigen, kostenoptimierten Schutz für MS-Schaltanlagen dar. Insbesondere in kompakten Schaltanlagen kann das WIC1 Schutzsystem in Verbindung mit einem Leistungsschalter die Kombination von Lasttrennschalter mit HH-Sicherung ersetzen. -
Seite 14: Benutzerschnittstelle
SEG Electronics Handbuch WIC1 Benutzerschnittstelle 4.2.1 WIC1-1 Auf eine Bedienerschnittstelle mit LED-Anzeigen und Display wurde aufgrund der angestrebten Wartungsfreiheit und zur Kostenreduzierung verzichtet. Die Einstellwerte der Schutzfunktionen können auf dem Schutzgerät direkt notiert werden. Die Schutzeinstellung ist in der Grundvariante WIC1-1 nur über die Kommunikationsschnittstelle möglich. -
Seite 15: Wic1-4
Handbuch WIC1 SEG Electronics 4.2.2 WIC1-4 Das WIC1-4 hat gegenüber dem WIC1-1 eine zusätzliche Bedienschnittstelle auf der Frontseite des Gerätes. Die Funktionalität ist gleich wie bei dem WIC1-1. Abbildung 4.2: WIC1-4 Hinweis! Für die Bediensoftware WIC-Soft1 liegt eine separate Beschreibung vor. -
Seite 16: Wic1-2
SEG Electronics Handbuch WIC1 4.2.3 WIC1-2 In der Gerätevariante WIC1-2 stehen für die Parametrierung der Schutzeinstellungen DIP-Schalter zur Verfügung. Jeweils 4 DIP-Schalter werden zur binärkodierten Einstellung eines Schutzparameters genutzt. Da nur 16 Stufen für die Einstellung der einzelnen Schutzparameter zur Verfügung stehen, ist die Stufung entsprechend grober als bei Parametrierung über Software. -
Seite 17: Wic1-3
Handbuch WIC1 SEG Electronics 4.2.4 WIC1-3 In der Gerätevariante WIC1-3 ist die Einstellung der Schutzparameter mit Hilfe von HEX-Schaltern am Schutzgerät möglich. Da nur 16 Stufen für die Einstellung der einzelnen Schutzparameter zur Verfügung stehen, ist die Stufung entsprechend grober als bei Parametrierung über Software. -
Seite 18: Stromwandler Für Das Wic1
SEG Electronics Handbuch WIC1 Stromwandler für das WIC1 Für das Schutzsystem WIC1 stehen verschiedene Weitbereichsstromwandler zur Verfügung. (Siehe auch Abschnitt 8.3 „Bestellformular“.) Wandlerbezeichnung Wandlernennstr Maximal messbarer Thermische Belastbarkeit (Bestell-Code) om IS Kurzschlussstrom Primärstrom max.: (20⋅IS = 70⋅IS … 28 A... -
Seite 19: Technische Daten, Kennlinien Und Eigenschaften
Handbuch WIC1 SEG Electronics 5. Technische Daten, Kennlinien und Eigenschaften Schutzfunktionen 5.1.1 Minimaler Betriebsstrom und Primärnennstrom Wie alle wandlerstromversorgten Schutzrelais benötigt auch das WIC1 einen Mindeststrom, der in einer Phase fließen muss, um ordnungsgemäß arbeiten zu können. Dieser Mindeststrom ist der in der vorstehenden Tabelle angegebene kleinste Wandlernennstrom (I ) x 0,9. -
Seite 20: Phasen-Überstromzeitschutz
SEG Electronics Handbuch WIC1 5.1.2 Phasen-Überstromzeitschutz Nachfolgende Einstellbereiche und Stufungen gelten für WIC1-1 und WIC1-4 Geräte. Hier können die Parameter nur über die serielle Schnittstelle eingestellt werden. Strom Arithmetische Mittelwertmessung Schwellwerte I> 0,9 bis 2,5 x I in Stufen von 0,05 x I bei Einstellung über die Schnittstelle... - Seite 21 Handbuch WIC1 SEG Electronics In den Gerätevarianten WIC1-2 und WIC1-3 erfolgt die Einstellung der Werte entsprechend nachfolgender Tabellen: Auslösekennlinie = HEX-Schalter 2/DIP-Schalter 1 (5 - 6) DIP 1-5 OFF ON OFF ON OFF ON OFF ON DIP 1-6 OFF OFF...
-
Seite 22: Erdstromschutz
SEG Electronics Handbuch WIC1 5.1.3 Erdstromschutz Strom Interne geometrische Summenstrombildung 0,2 bis 2,5 x IS in Stufen von 0,05 x I E> bei Einstellung über die Schnittstelle beim WIC1-1 Auslösezeit 0,1s bis 20s in Stufen von 0,01 IE> bei Einstellung über die Schnittstelle beim WIC1-1 IE>... -
Seite 23: Werkseinstellungen
Handbuch WIC1 SEG Electronics Werkseinstellungen Alle WIC1-Gerätevarianten werden ab Werk auf die kleinsten möglichen Einstellwerte parametriert. Is = kleinster Nennstrom (W2=16A, W3=32A, W4=64A, W5=128A, W6=256A) Kennlinie: Definite Time I> = 0.9 xIn tI> = 0.04s I>> = 1.00 xIn tI>> = 0.04s IE>... -
Seite 24: Sicherheitsroutine
SEG Electronics Handbuch WIC1 Sicherheitsroutine Bei einer Fehleinstellung des Relais, z. B. Anwahl nicht belegter Schalterpositionen arbeitet das Relais mit folgenden Einstellwerten. = oberer Wandlernennstrom Kennlinie I> Deaktiviert (Exit) 0,04 s I> I>> 20 x I 0,04 s I>> Mit Erdstromschutz 2,5 x I E>... -
Seite 25: Kommunikation
Für die Kommunikation über die USB Schnittstelle der Adapter WIC1PC3. Dieser Adapter sorgt für eine galvanische Trennung zwischen Schutzgerät und PC und versorgt das WIC1 mit der benötigten Energie. Die Kommunikation erfolgt über ein proprietäres Protokoll der SEG Electronics GmbH. SEG Electronics GmbH WIC1PC3 Abbildung4.1: WIC1, WIC1PC2 und Laptop... -
Seite 26: Eingänge Und Ausgänge
SEG Electronics Handbuch WIC1 Eingänge und Ausgänge Die Klemmen für den Anschluss der Stromwandler, der Auslösespule, des Fernauslöseeingangs sowie des Schauzeichenausgangs befinden sich an der linken Seite. Je nach Gerätevariante werden Phönix- Schraubklemmen oder Phönix-Steckschraubklemmen in 4er-Blöcken verwendet. Eine Abdeckung dient dem Berührungsschutz und verhindert unbeabsichtigtes Lösen der Steck-Klemmverbindungen. -
Seite 27: Impulsausgang Für Das Fallklappenrelais
Handbuch WIC1 SEG Electronics 5.6.4 Impulsausgang für das Fallklappenrelais Die Klemmen FI+ und FI- des 2. Klemmenblocks sind zum Anschluss eines Schauzeichens zur Signalisierung der Auslösung bestimmt. Die Energie wird durch einen im Schutzgerät enthaltenen Kondensatorspeicher bereitgestellt. Die Impulsdauer beträgt 50 ms, während dessen die Pause zwischen den Pulsen abhängig von der Impedanz des Schauzeichens und der Stromhöhe ist. -
Seite 28: Technische Daten
SEG Electronics Handbuch WIC1 Technische Daten 5.7.1 Allgemeine Daten Frequenz: 45 Hz bis 65 Hz Nominal: 50/60 Hz Thermische Belastbarkeit: Dauernd: 2,5 x oberer Wandlernennstrom 25 kA Wandlerprimärstrom 20 kA Wandlerprimärstrom Dynamische Belastbarkeit: 62,5 kA Wandlerprimärstrom Rückfallverhältnis: 95% vom Anregewert 5.7.2 Umgebungsbedingungen... -
Seite 29: Isolationsspannungsfestigkeit
Handbuch WIC1 SEG Electronics 5.7.4 Isolationsspannungsfestigkeit Stehwechselspannungsprüfung 1 min: IEC 60255-5 2,5 kV Blitzstoßspannungsprüfung 1,2/50 µs, 0,5 J IEC 60255-5 5 kV 5.7.5 EMV Störfestigkeit gegen die Entladung statischer Elektrizität DIN EN 60255-22-2 [05/97] Luftentladung 8 kV DIN EN 61000-4-2 [03/96]... -
Seite 30: Umgebungsbedingungen
SEG Electronics Handbuch WIC1 5.7.6 Umgebungsbedingungen Schwing- und Dauerschwingprüfung DIN EN 60255-21-1 [05/96] 1/2 gn Klasse 2 Schock- und Dauerschockprüfungen DIN EN 60255-21-2 [05/96] 10/20 gn Klasse 2 Erdbebenprüfung DIN EN 60255-21-3 [11/95] 2 gn Klasse 2 Klassifizierung DIN EN 60068-1 [03/95]... -
Seite 31: Stromwandlerabmessungen
Handbuch WIC1 SEG Electronics 5.7.7 Stromwandlerabmessungen Die Stromwandlerbauformen sind abhängig von der Schaltanlagenkonstruktion. Somit ist die Bauform kundenspezifisch. Wir führen verschiedene Bauformen als Standard. Kontaktieren Sie für weitere Informationen Ihren Vertriebspartner. Hinweis Die nachfolgend abgebildeten Stromwandler sind für Nennspannungen <1000 V ausgelegt. Das bedeutet, für Anwendungen in Mittelspannungsschaltanlagen <36 kV dürfen diese hier abgebildeten... - Seite 32 SEG Electronics Handbuch WIC1 DOK-TD-WIC1D, Rev. N...
- Seite 33 Handbuch WIC1 SEG Electronics Type: WIC1W6AS1 Figure 4.4: Typ WIC1W6AS1 für Montageplattenufbau Figure 4.5: Type WIC1W2H1 bis WIC1W5H1 als Aufsteckwandler DOK-TD-WIC1D, Rev. N...
-
Seite 34: Kennlinien Und Zeiten
SEG Electronics Handbuch WIC1 Kennlinien und Zeiten 5.8.1 Diagramme 1000 10.0 t[s] 0.05 5 6 7 8 910 Vielfaches des Anrege-Einstellwertes * Abbildung 5.1: Normal Inverse *Vielfaches des Anrege-Einstellwertes = Is * I> 1000 t[s] 10.0 0.05 5 6 7 8 910 Vielfaches des Anrege-Einstellwertes * Abbildung 5.2: Very Inverse... - Seite 35 Handbuch WIC1 SEG Electronics 10000 1000 t[s] 10.0 0.05 0.05 0.01 5 6 7 8 910 Vielfaches des Anrege-Einstellwertes * Abbildung 5.3: Extremely Inverse *Vielfaches des Anrege-Einstellwertes = Is * I> I> I> I> I> t[s] > > > >...
- Seite 36 SEG Electronics Handbuch WIC1 10000 1000 t[s] 10.0 0.05 0.05 5 6 7 8 910 Vielfaches des Anrege-Einstellwertes * Abbildung 5.5: Long time inverse *Vielfaches des Anrege-Einstellwertes = Is * I> 10000 1000 t[s] 10.0 0.01 5 6 7 8 910 Vielfaches des Anrege-Einstellwertes * Abbildung 5.6: HH –...
- Seite 37 Handbuch WIC1 SEG Electronics 10.0 t[s] 0.05 5 6 7 8 910 Vielfaches des Anrege-Einstellwertes * Abbildung 5.7: RI - Inverse *Vielfache des Anrege-Einstellwertes = Is * I> 100000 10000 1000 t[s] 10.0 0.01 5 6 7 8 910 Vielfaches des Anrege-Einstellwertes * Abbildung 5.8: Vollbereichskennlinie (FR-fuse)
-
Seite 38: Berechnungsformeln Zu Den Amz-Kennlinien
SEG Electronics Handbuch WIC1 5.8.2 Berechnungsformeln zu den AMZ-Kennlinien Normal Inverse: 0,14 ∙ �� [ �� ] �� = 0,02 �� − 1 �� × �� �� > Very Inverse: 13,5 ∙ �� [ �� ] �� = �� ) − 1 ��... -
Seite 39: Schauzeichen
Handbuch WIC1 SEG Electronics 5.8.3 Schauzeichen WI1SZ4 Technische Daten: Spule: 24V DC ±10% - elektrisch setzbar - mechanisch rücksetzbar Anschlussbelegung Spulenanschluss Aderfarbe mm² Funktion schwarz 0,25 Masse/setzen schwarz 0,25 Masse/setzen Anschlusslänge der Kabel: WI1SZ5 Technische Daten: Spule: 24V DC ±10%... -
Seite 40: Applikationsbeschreibung
SEG Electronics Handbuch WIC1 Applikationsbeschreibung 5.10 Einleitung Das WIC1 als wandlerstromgespeistes Schutzrelais findet seine Hauptanwendung in MS-Schaltanlagen mit Leistungsschalter zum Schutz von Verteiltransformatoren in Orts- und Industrienetzen. Aufgrund seiner geringen Baugröße eignet es sich besonders für den Einsatz in kompakten Schaltanlagen. -
Seite 41: Auswahl Des Stromwandlerübersetzungsverhältnisses
Handbuch WIC1 SEG Electronics 5.11 Auswahl des Stromwandlerübersetzungsverhältnisses Die Auswahl des richtigen Stromwandlers für das WIC1 ist abhängig von dem Nennstrom des zu schützenden Transformators. Diese berechnen sich nach folgender Formel: Beispiel: SN = 1600 kVA UN = 10 kV -... -
Seite 42: Einstellanleitung Für Inverse Kennlinien
SEG Electronics Handbuch WIC1 5.12 Einstellanleitung für inverse Kennlinien In der Einführungsphase des WIC1 kam es zu Verständnisproblemen bei der Einstellung des Schutzrelais, insbesondere bei der Verwendung von inversen Kennlinien. Im Folgenden werden nun die Zusammenhänge hierzu erläutert. Begriffsdefinition: = Einstellwert des Betriebsstromes Mit IS wird der Betriebsstrom des zu schützenden Betriebsmittels eingestellt. - Seite 43 Handbuch WIC1 SEG Electronics Ermittlung der Auslösezeit bei inversen Kennlinien Die Einstellung und die Ermittlung bei Verwendung einer inversen Kennlinie werden im Folgenden an einem Beispiel dargestellt. Randbedingungen: Betriebsstrom des Schutzobjektes (I 72 A WIC1-W3, 32 – 112 A Gewählte Wandler:...
-
Seite 44: Inbetriebnahme Und Wartung
SEG Electronics Handbuch WIC1 6. Inbetriebnahme und Wartung 6.1.1 Wichtige Hinweise Inbetriebnahme und Tests sind nur durch elektrotechnisch unterwiesenes Personal durchzuführen. Für Schäden, die durch unsachgemäße Handhabe am Schutzsystem oder der primärtechnischen Ausrüstung entstehen, übernehmen wir keine Haftung. Achten Sie bei der Prüfung darauf, dass über die Primärseite kein zweiter Stromweg möglich ist (Erdung des Abgangs). -
Seite 45: Was Bei Der Prüfung Von Wandlerstromversorgten Schutzgeräten Zu Beachten Ist
Handbuch WIC1 SEG Electronics Was bei der Prüfung von wandlerstromversorgten Schutzgeräten zu beachten ist Bei wandlerstromversorgten Geräten ist zu beachten, dass die Geräteversorgung über die Stromwandler erfolgt. Somit muss der Stromwandler eine größere Leistung liefern, als es bei Schutzgeräten, die mit einer zusätzlichen Hilfsspannungsversorgung ausgestattet sind, erforderlich ist. -
Seite 46: Auswahl Des Sekundärprüfsystems
SEG Electronics Handbuch WIC1 Auswahl des Sekundärprüfsystems Bei der Auswahl des Sekundärprüfsystems sollte auf folgende Punkte geachtet werden. Sekundärprüfsystem als Stromquelle dreiphasig für die Erdstromprüfung, einphasig für die Phasenstromprüfung (siehe Kapitel 6.7) genügend Ausgangsleistung für die zu testenden Schaltpunkte (siehe Kapitel 6.7.2 und Kapitel 6.7.3) -
Seite 47: Funktionsprüfung
Handbuch WIC1 SEG Electronics Funktionsprüfung Es gibt zwei Arten von Prüfung: Primärprüfung und Sekundärprüfung. Bei der Primärprüfung wird der Prüfstrom über die Primärwicklung eingeprägt. Bei der Sekundärprüfung wird der Prüfstrom über die Testwicklung CD eingeprägt. Für das WIC1 gibt es unterschiedliche Standard-Wandlertypen. -
Seite 48: Prüfströme
SEG Electronics Handbuch WIC1 6.7.1 Prüfströme Das Übersetzungsverhältnis der Primärströme zu den Sekundärströmen der Stromwandler steht im selben Verhältnis wie der Prüfstrom über die CD-Wicklung zum Sekundärstrom. Das bedeutet, egal welcher Wandlertyp verwendet wird, es werden immer dieselben Testwerte bei der Sekundärprüfung verwendet:... -
Seite 49: Schaltpunkte Für Die Kurzschlussstufe
Handbuch WIC1 SEG Electronics 6.7.3 Schaltpunkte für die Kurzschlussstufe DIP 1-1 DIP 1-2 OFF OFF OFF OFF OFF OFF OFF OFF DIP 1-3 OFF OFF OFF OFF OFF OFF OFF OFF DIP 1-4 OFF OFF OFF OFF OFF OFF OFF OFF HEX-Schalter I>>... -
Seite 50: Besonderheit Bei Der Erdstromprüfung
SEG Electronics Handbuch WIC1 Besonderheit bei der Erdstromprüfung Funktionsbeschreibung: Der Erdstrom im WIC1 wird berechnet und kann nicht gemessen werden. Er wird gebildet aus der geometrischen Summe der drei Phasenstromwerte; quasi ein numerischer Holmgreen. Wird nun ein einphasiger Prüfstrom eingeprägt, ist der Messwert (Auslösewert) im Erdstrompfad gleich dem Strom in der geprüften Phase. Wird ein dreiphasiger Prüfstrom eingeprägt, mit jeweils 120°... -
Seite 51: Prüfablauf Als Beispiel
Handbuch WIC1 SEG Electronics Prüfablauf als Beispiel Für die komplette Prüfung des WIC1 sollten die Prüfungen vom größten Einstellwert für ein Schutzelement, bis zum kleinsten durchgeführt werden. Üblich sollte hier die folgende Reihenfolge sein: 1) Kurzschluss I>>, 2) Überstrom I>, 3) Erdstrom IE>. - Seite 52 SEG Electronics Handbuch WIC1 Prüfschritt 3) Prüfung der Überstromstufe I> Einstellungen: I> = 1,05 x Is tI> = EXIT I>> = 4,00 x Is tI>> = 0,10s IE> = EXIT tIE> = 0,2s Die Prüfung erfolgt, wie unter Prüfschritt1 beschrieben.
-
Seite 53: Wartung
Handbuch WIC1 SEG Electronics 6.10 Wartung Das gesamte Schutzsystem WIC1 ist auf eine Wartungsfreiheit von 25 Jahren ausgelegt. Somit sind keine speziellen Arbeiten im Laufe der Relaislebensdauer notwendig. Häufig wird aber durch den Endkunden eine zyklische Überprüfung der Schutzeinstellungen verlangt. Diese liegt im Ermessen des Betreibers und kann wie unter Kapitel 6.2 beschrieben durchgeführt werden. -
Seite 54: Produktspezifika
SEG Electronics Handbuch WIC1 7. Produktspezifika Zuordnung der Klemmen Am Schutzgerät sind 20 Phoenixschraubklemmen und 4 Prüfbuchsen vorhanden. Anhand der Klemmenart werden 2 unterschiedliche Gerätevarianten definiert: WIC1-xP steckbare Klemmen für Anschluss der Stromwandler und Auslösekreise Klemmenbezeichnung Beschreibung 230 V Fernauslöseeingang für Hilfsspannung 230 V AC 115 V Fernauslöseeingang für Hilfsspannung 115 V AC... -
Seite 55: Stromwandler
Handbuch WIC1 SEG Electronics Stromwandler Übersicht der Stromwandlerbereiche zu Transformatornennströmen 3.00 3.30 4.20 5.50 6.00 6.60 10.00 11.00 12.00 13.80 15.00 15.50 17.50 20.00 21.00 22.00 24.00 U[kV] WIC1WE1AS1 50.00 9,62 8,75 75.00 14,43 13,12 10,31 7,87 7,22 100.00 19,25... -
Seite 56: Anhang
SEG Electronics Handbuch WIC1 8. Anhang Maßbild Relais Abbildung 8.1: Maßbild Maßbild Schauzeichen Abbildung 8.2: Schauzeichen WI1SZ4 / WI1SZ5 DOK-TD-WIC1D, Rev. N... -
Seite 57: Bestellformular
Handbuch WIC1 SEG Electronics Bestellformular Überstromzeitrelais mit Multicharakteristik WIC1 3-phasige Strommessung I>; I>> wandlerstromgespeist – Parametrierung über Schnittstelle – Parametrierung über DIP Schalter – Parametrierung über HEX Schalter – Parametrierung über Schnittstelle, mit LED und 2. Bedienschnittstelle Anschlusstechnik – Steckbare Schraubklemme Erdstromüberwachung... -
Seite 58: Inbetriebnahmeformular
SEG Electronics Handbuch WIC1 Inbetriebnahmeformular Einstellliste WIC1 Projekt: Auftrags.-Nr.: Funktionsgruppe: Ort: Betriebsmittelkennzeichnung: Relaisfunktionen: Datum: Einstellung der Parameter Werksein- Aktuelle Funktion Einheit stellung Einstellung Wandlertyp Wandlernennstrom Char Auslösecharakteristik DEFT I> Ansprechwert für UMZ-Kennlinie bzw. Startwert x IS der AMZ-Kennlinien tI> Auslösezeit für UMZ-Kennlinie 0.04... - Seite 59 Alle Informationen, die durch SEG Electronics GmbH bereitgestellt werden, wurden auf ihre Richtigkeit nach bestem Wissen geprüft. SEG Electronics GmbH übernimmt jedoch keinerlei Haftung für die Inhalte, sofern SEG Electronics GmbH dies nicht explizit zusichert.
