Handbuch MRIK3
SEG Electronics GmbH
4.6

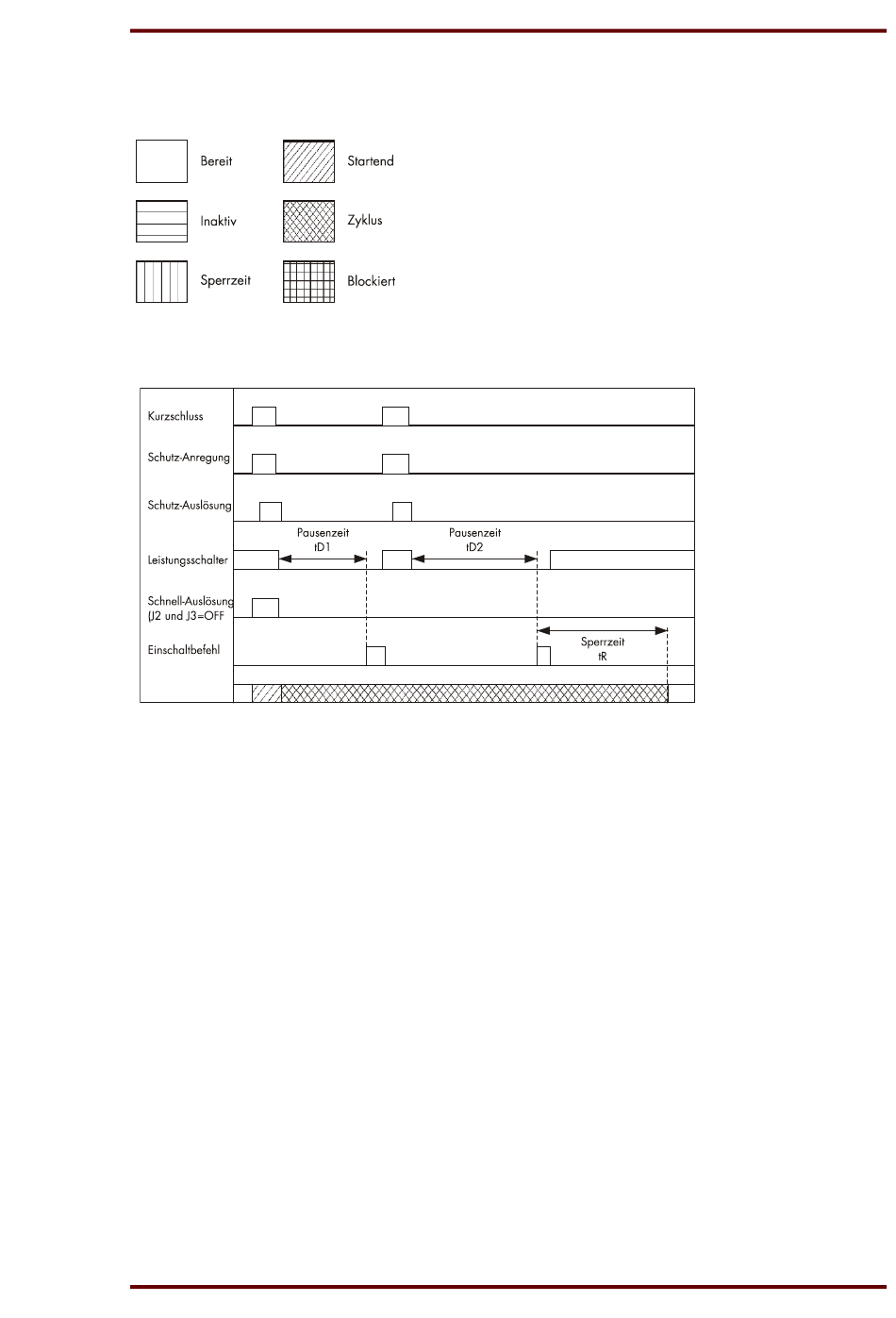

Zeitliche Ablaufdiagramme des MRIK3
Legende:
4.6.1 Gerät programmiert für zweimalige AWE, beim 2. Versuch erfolgreich
Abbildung 4.1: Zweimalige AWE, 2. Versuch erfolgreich
Im Kurzschlussfall erfolgt eine Anregung mit anschließender Auslösung des Kurzschlussschutzes.
Der Leistungsschalter wird ausgeschaltet und der Kurzschluss unterbrochen. Nach Ablauf der
Pausenzeit t
gibt das MRIK3 den Wiedereinschaltbefehl an den Leistungsschalter.
d1
Ist der Fehler immer noch vorhanden, erfolgt eine erneute Auslösung des Kurzschlussschutzes
und der oben genannte Vorgang wiederholt sich solange, bis entweder der Fehler behoben ist,
(hier nach der 2. Wiedereinschaltung) oder die Anzahl der eingestellten SHOTs erreicht ist.
DOK-TD-MRIK3, Rev. B
21
