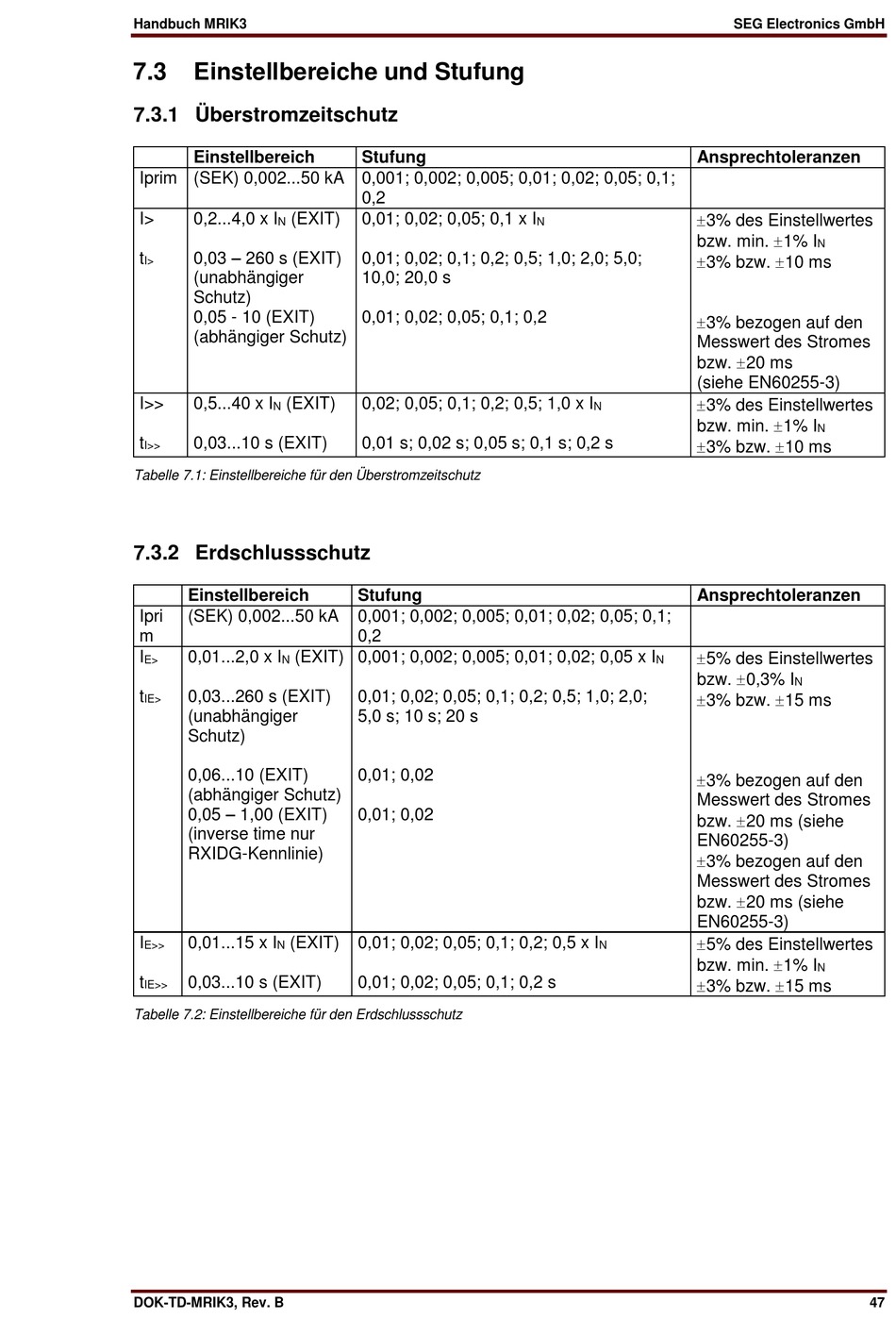

Handbuch MRIK3
7.3
Einstellbereiche und Stufung
7.3.1 Überstromzeitschutz
Einstellbereich
Iprim (SEK) 0,002...50 kA 0,001; 0,002; 0,005; 0,01; 0,02; 0,05; 0,1;
I>
0,2...4,0 x I
(EXIT)
N
0,03 – 260 s (EXIT)
t
I>
(unabhängiger
Schutz)
0,05 - 10 (EXIT)
(abhängiger Schutz)
I>>
0,5...40 x I
(EXIT)
N
t
0,03...10 s (EXIT)
I>>
Tabelle 7.1: Einstellbereiche für den Überstromzeitschutz
7.3.2 Erdschlussschutz
Einstellbereich
Ipri
(SEK) 0,002...50 kA
m
I
0,01...2,0 x I
(EXIT)
E>
N
t
0,03...260 s (EXIT)
IE>
(unabhängiger
Schutz)
0,06...10 (EXIT)
(abhängiger Schutz)
0,05 – 1,00 (EXIT)
(inverse time nur
RXIDG-Kennlinie)
I
0,01...15 x I
(EXIT)
E>>
N
t
0,03...10 s (EXIT)
IE>>
Tabelle 7.2: Einstellbereiche für den Erdschlussschutz
DOK-TD-MRIK3, Rev. B
Stufung
0,2
0,01; 0,02; 0,05; 0,1 x I
0,01; 0,02; 0,1; 0,2; 0,5; 1,0; 2,0; 5,0;
10,0; 20,0 s
0,01; 0,02; 0,05; 0,1; 0,2
0,02; 0,05; 0,1; 0,2; 0,5; 1,0 x I
0,01 s; 0,02 s; 0,05 s; 0,1 s; 0,2 s
Stufung
0,001; 0,002; 0,005; 0,01; 0,02; 0,05; 0,1;
0,2
0,001; 0,002; 0,005; 0,01; 0,02; 0,05 x I
0,01; 0,02; 0,05; 0,1; 0,2; 0,5; 1,0; 2,0;
5,0 s; 10 s; 20 s
0,01; 0,02
0,01; 0,02
0,01; 0,02; 0,05; 0,1; 0,2; 0,5 x I
0,01; 0,02; 0,05; 0,1; 0,2 s
Ansprechtoleranzen
3% des Einstellwertes
N
bzw. min. 1% I
3% bzw. 10 ms
3% bezogen auf den
Messwert des Stromes
bzw. 20 ms
(siehe EN60255-3)
3% des Einstellwertes
N
bzw. min. 1% I
3% bzw. 10 ms
Ansprechtoleranzen
5% des Einstellwertes
N
bzw. 0,3% I
3% bzw. 15 ms
3% bezogen auf den
Messwert des Stromes
bzw. 20 ms (siehe
EN60255-3)
3% bezogen auf den
Messwert des Stromes
bzw. 20 ms (siehe
EN60255-3)
5% des Einstellwertes
N
bzw. min. 1% I
3% bzw. 15 ms
SEG Electronics GmbH
N
N
N
N
47
