SEG Electronics GmbH

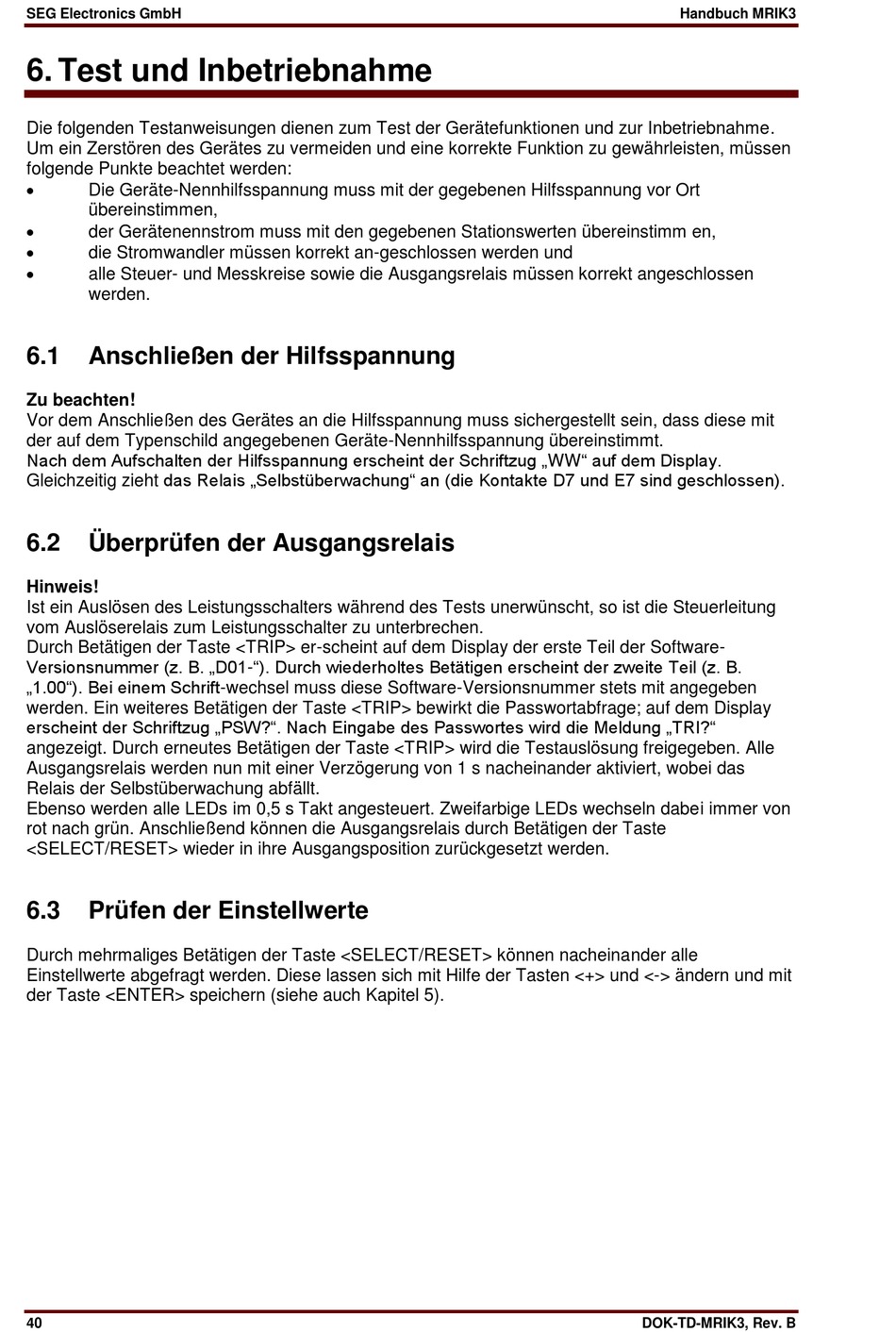

6. Test und Inbetriebnahme
Die folgenden Testanweisungen dienen zum Test der Gerätefunktionen und zur Inbetriebnahme.
Um ein Zerstören des Gerätes zu vermeiden und eine korrekte Funktion zu gewährleisten, müssen
folgende Punkte beachtet werden:
Die Geräte-Nennhilfsspannung muss mit der gegebenen Hilfsspannung vor Ort
übereinstimmen,
der Gerätenennstrom muss mit den gegebenen Stationswerten übereinstimm en,
die Stromwandler müssen korrekt an-geschlossen werden und
alle Steuer- und Messkreise sowie die Ausgangsrelais müssen korrekt angeschlossen
werden.
6.1
Anschließen der Hilfsspannung
Zu beachten!
Vor dem Anschließen des Gerätes an die Hilfsspannung muss sichergestellt sein, dass diese mit
der auf dem Typenschild angegebenen Geräte-Nennhilfsspannung übereinstimmt.
Nach dem Aufschalten der Hilfsspannung erscheint der Schriftzug „WW" auf dem Display.
Gleichzeitig zieht das Relais „Selbstüberwachung" an (die Kontakte D7 und E7 sind geschlossen).
6.2
Überprüfen der Ausgangsrelais
Hinweis!
Ist ein Auslösen des Leistungsschalters während des Tests unerwünscht, so ist die Steuerleitung
vom Auslöserelais zum Leistungsschalter zu unterbrechen.
Durch Betätigen der Taste <TRIP> er-scheint auf dem Display der erste Teil der Software-
Versionsnummer (z. B. „D01-"). Durch wiederholtes Betätigen erscheint der zweite Teil (z. B.
„1.00"). Bei einem Schrift-wechsel muss diese Software-Versionsnummer stets mit angegeben
werden. Ein weiteres Betätigen der Taste <TRIP> bewirkt die Passwortabfrage; auf dem Display
erscheint der Schriftzug „PSW?". Nach Eingabe des Passwortes wird die Meldung „TRI?"
angezeigt. Durch erneutes Betätigen der Taste <TRIP> wird die Testauslösung freigegeben. Alle
Ausgangsrelais werden nun mit einer Verzögerung von 1 s nacheinander aktiviert, wobei das
Relais der Selbstüberwachung abfällt.
Ebenso werden alle LEDs im 0,5 s Takt angesteuert. Zweifarbige LEDs wechseln dabei immer von
rot nach grün. Anschließend können die Ausgangsrelais durch Betätigen der Taste
<SELECT/RESET> wieder in ihre Ausgangsposition zurückgesetzt werden.
6.3
Prüfen der Einstellwerte
Durch mehrmaliges Betätigen der Taste <SELECT/RESET> können nacheinander alle
Einstellwerte abgefragt werden. Diese lassen sich mit Hilfe der Tasten <+> und <-> ändern und mit
der Taste <ENTER> speichern (siehe auch Kapitel 5).
40
Handbuch MRIK3
DOK-TD-MRIK3, Rev. B
