3
Aufbau
3.1
Anschlüsse

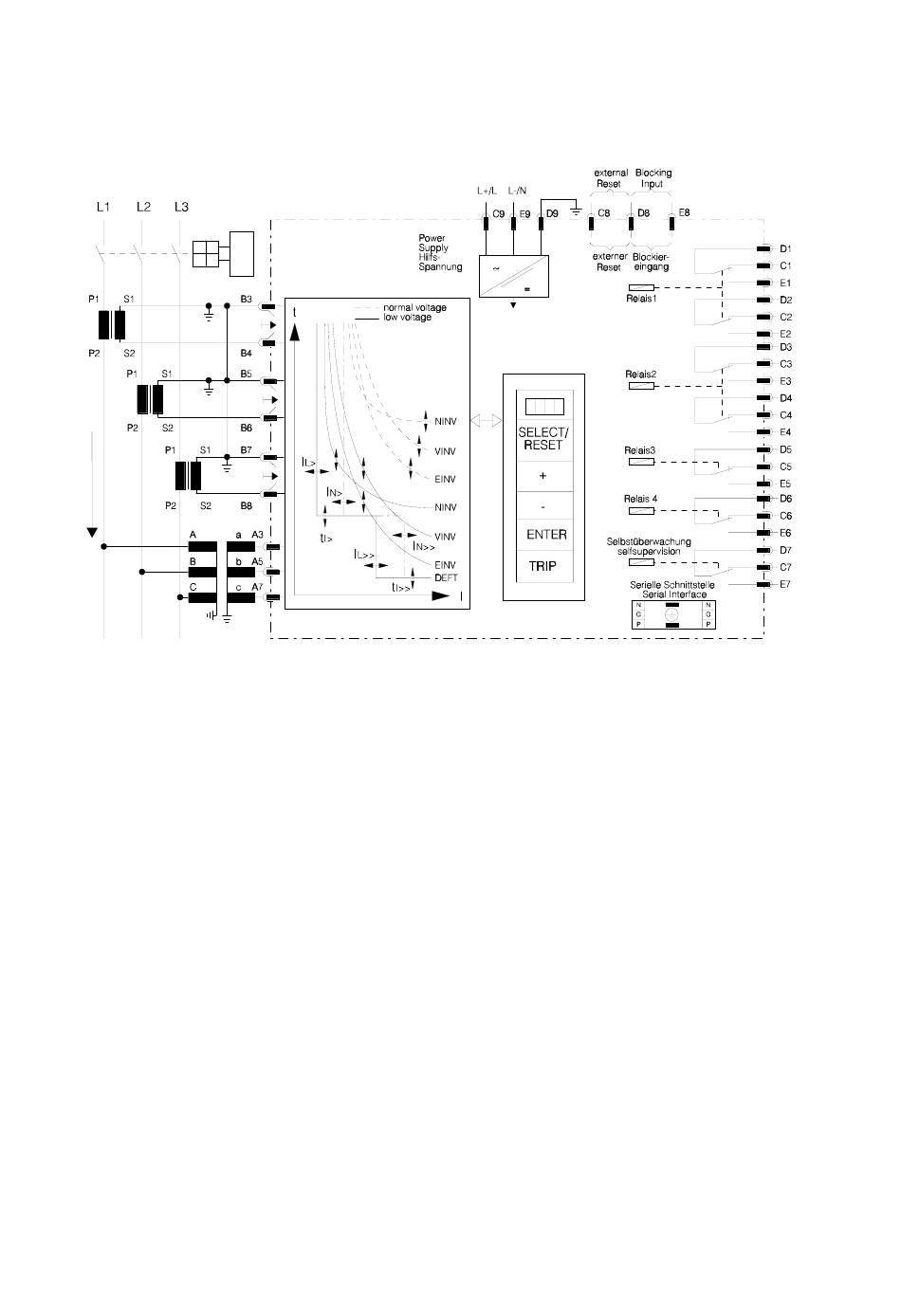

Abbildung 3.1: Anschlußbild
3.1.1 Analogeingänge
Dem Schutzgerät werden die analogen Eingangssig-
nale der Leiterströme IL1 (B3 - B4), IL2 (B5 - B6), IL3
(B7 - B8) sowie die Phasenspannungen über getrennte
Eingangswandler in V-Schaltung zugeführt.
Die ständig erfassten Strom- und Spannungsmessgrö-
ßen werden galvanisch entkoppelt, analog gefiltert
und schließlich dem Analog/Digitalumsetzer zugeführt.
3.1.2 Ausgangsrelais
Das MRI1-IU besitzt 5 Ausgangsrelais. Zwei Relais mit
je zwei Wechslern und 2 mit je einem Wechsler kön-
nen frei zugeordnet werden. Das fünfte Relais ist für
die Selbstüberwachung vorgesehen.
Alle Relais arbeiten nach dem Arbeitsstromprinzip, nur
das Selbstüberwachungsrelais ist ein Ruhestromrelais.
4
Um eine Unterbrechung des LS-Ausschaltkreises durch
das MRI1-IU auszuschließen, noch bevor der
Ausschaltkreis durch den Hilfskontakt des LS
unterbrochen wurde ist standardmäßig eine
Verlängerung des Auslösekommandos parametriert
worden. Dadurch bleibt das MRI1-IU nach
Fehlerabschaltung noch für 200 ms in Selbsthaltung.
3.1.3 Blockiereingang
Durch Anlegen der Hilfsspannung an D8/E8 werden
die eingestellten Blockadefunktionen blockiert.
(Siehe Kapitel 5.2.10)
3.1.4 Externer Reseteingang
Siehe Kapitel 5.4.
TD_MRI1-IU_05.04_DE
