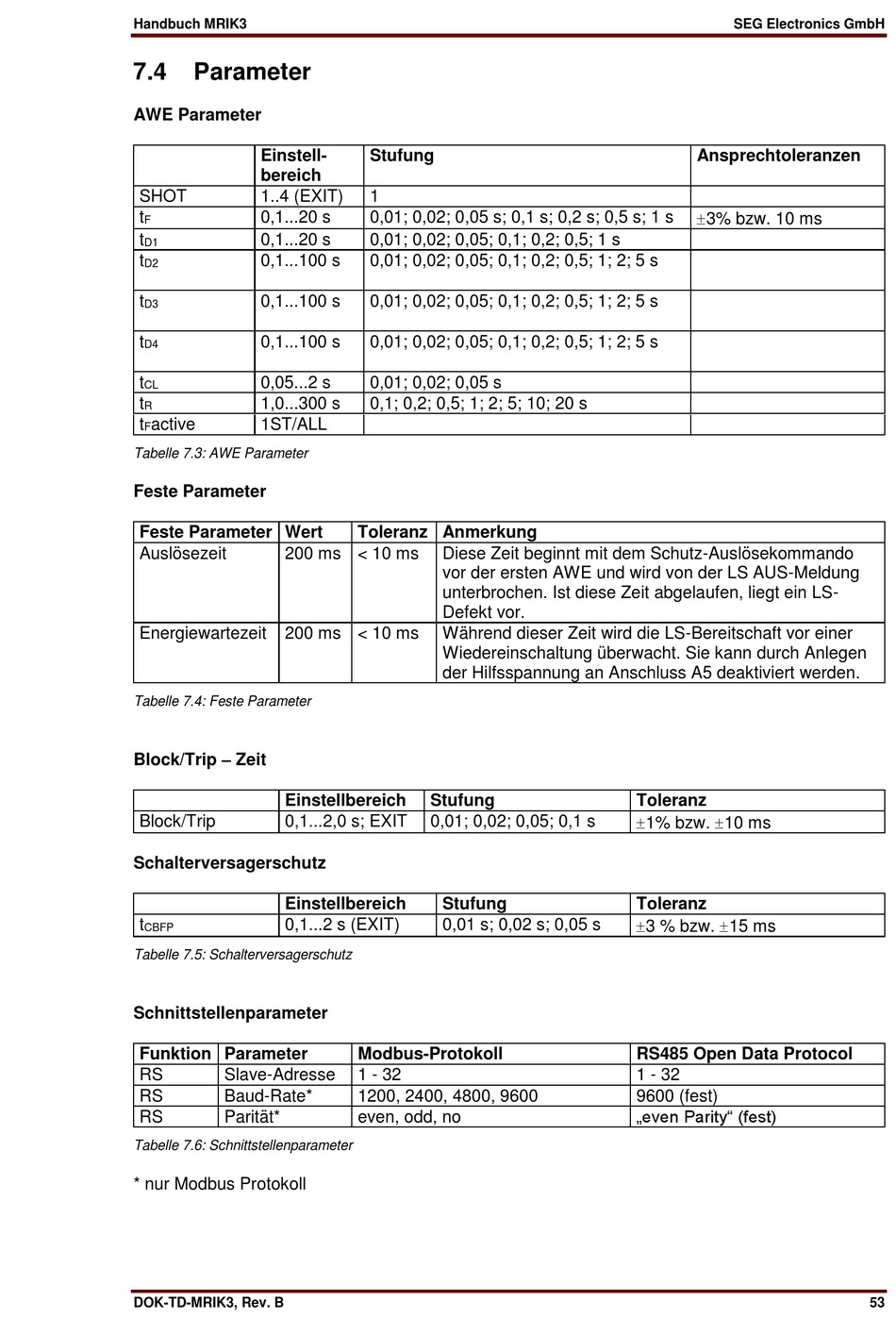

Handbuch MRIK3
7.4
Parameter
AWE Parameter
Einstell-
bereich
SHOT
1..4 (EXIT)
t
0,1...20 s
F
t
0,1...20 s
D1
t
0,1...100 s
D2
t
0,1...100 s
D3
t
0,1...100 s
D4
t
0,05...2 s
CL
t
1,0...300 s
R
t
active
1ST/ALL
F
Tabelle 7.3: AWE Parameter
Feste Parameter
Feste Parameter Wert
Auslösezeit
200 ms < 10 ms
Energiewartezeit
200 ms < 10 ms
Tabelle 7.4: Feste Parameter
Block/Trip – Zeit
Einstellbereich
Block/Trip
0,1...2,0 s; EXIT
Schalterversagerschutz
Einstellbereich
t
0,1...2 s (EXIT)
CBFP
Tabelle 7.5: Schalterversagerschutz
Schnittstellenparameter
Funktion Parameter
RS
Slave-Adresse
RS
Baud-Rate*
RS
Parität*
Tabelle 7.6: Schnittstellenparameter
* nur Modbus Protokoll
DOK-TD-MRIK3, Rev. B
Stufung
1
0,01; 0,02; 0,05 s; 0,1 s; 0,2 s; 0,5 s; 1 s
0,01; 0,02; 0,05; 0,1; 0,2; 0,5; 1 s
0,01; 0,02; 0,05; 0,1; 0,2; 0,5; 1; 2; 5 s
0,01; 0,02; 0,05; 0,1; 0,2; 0,5; 1; 2; 5 s
0,01; 0,02; 0,05; 0,1; 0,2; 0,5; 1; 2; 5 s
0,01; 0,02; 0,05 s
0,1; 0,2; 0,5; 1; 2; 5; 10; 20 s
Toleranz Anmerkung
Diese Zeit beginnt mit dem Schutz-Auslösekommando
vor der ersten AWE und wird von der LS AUS-Meldung
unterbrochen. Ist diese Zeit abgelaufen, liegt ein LS-
Defekt vor.
Während dieser Zeit wird die LS-Bereitschaft vor einer
Wiedereinschaltung überwacht. Sie kann durch Anlegen
der Hilfsspannung an Anschluss A5 deaktiviert werden.
Stufung
0,01; 0,02; 0,05; 0,1 s
Stufung
0,01 s; 0,02 s; 0,05 s
Modbus-Protokoll
1 - 32
1200, 2400, 4800, 9600
even, odd, no
SEG Electronics GmbH
Ansprechtoleranzen
3% bzw. 10 ms
Toleranz
1% bzw. 10 ms
Toleranz
3 % bzw. 15 ms
RS485 Open Data Protocol
1 - 32
9600 (fest)
„even Parity" (fest)
53
