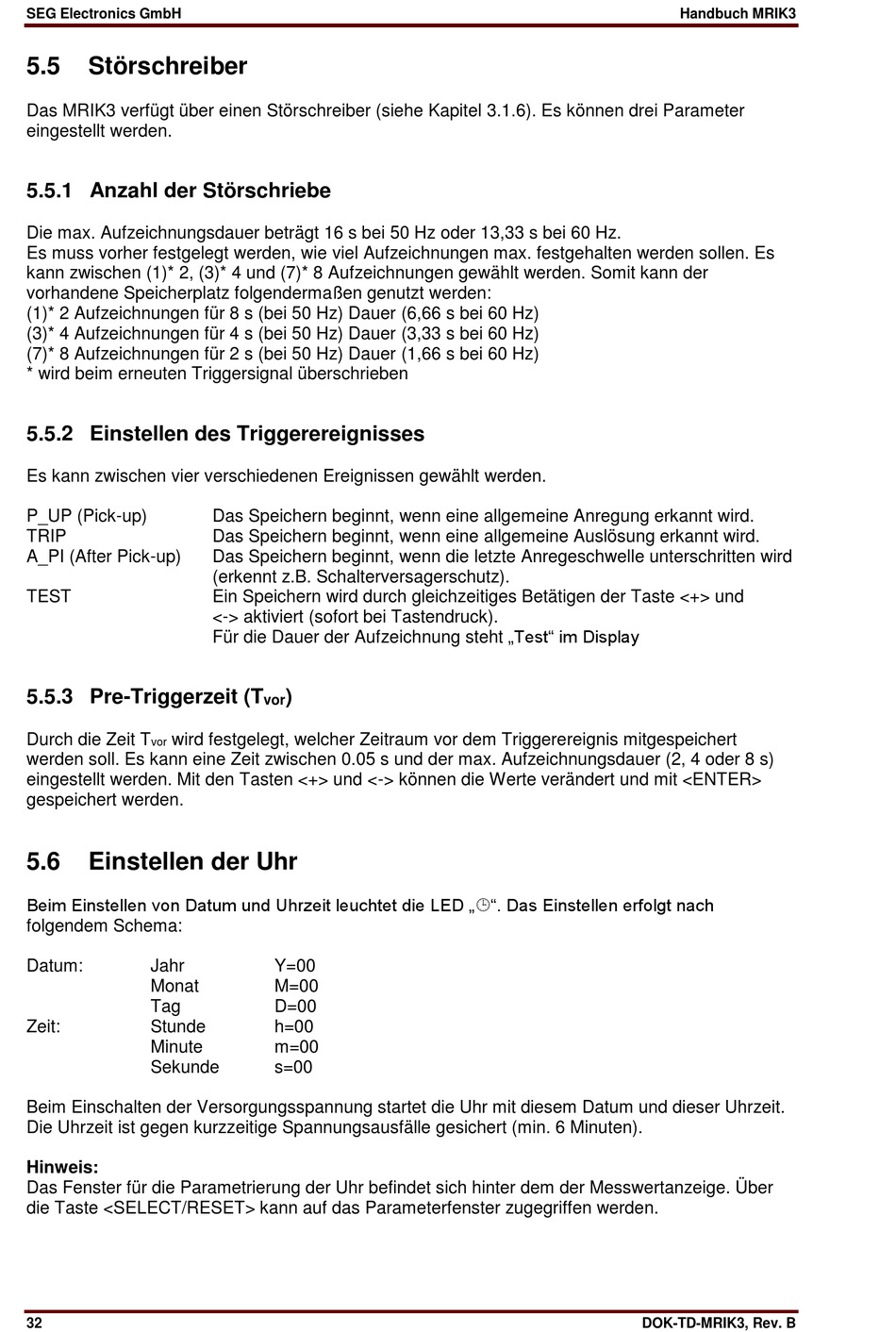

SEG Electronics GmbH
5.5
Störschreiber
Das MRIK3 verfügt über einen Störschreiber (siehe Kapitel 3.1.6). Es können drei Parameter
eingestellt werden.
5.5.1 Anzahl der Störschriebe
Die max. Aufzeichnungsdauer beträgt 16 s bei 50 Hz oder 13,33 s bei 60 Hz.
Es muss vorher festgelegt werden, wie viel Aufzeichnungen max. festgehalten werden sollen. Es
kann zwischen (1)* 2, (3)* 4 und (7)* 8 Aufzeichnungen gewählt werden. Somit kann der
vorhandene Speicherplatz folgendermaßen genutzt werden:
(1)* 2 Aufzeichnungen für 8 s (bei 50 Hz) Dauer (6,66 s bei 60 Hz)
(3)* 4 Aufzeichnungen für 4 s (bei 50 Hz) Dauer (3,33 s bei 60 Hz)
(7)* 8 Aufzeichnungen für 2 s (bei 50 Hz) Dauer (1,66 s bei 60 Hz)
* wird beim erneuten Triggersignal überschrieben
5.5.2 Einstellen des Triggerereignisses
Es kann zwischen vier verschiedenen Ereignissen gewählt werden.
P_UP (Pick-up)
TRIP
A_PI (After Pick-up)
TEST
5.5.3 Pre-Triggerzeit (T
Durch die Zeit T
wird festgelegt, welcher Zeitraum vor dem Triggerereignis mitgespeichert
vor
werden soll. Es kann eine Zeit zwischen 0.05 s und der max. Aufzeichnungsdauer (2, 4 oder 8 s)
eingestellt werden. Mit den Tasten <+> und <-> können die Werte verändert und mit <ENTER>
gespeichert werden.
5.6
Einstellen der Uhr
Beim Einstellen von Datum und Uhrzeit leuchtet die LED „". Das Einstellen erfolgt nach
folgendem Schema:
Datum:
Jahr
Monat
Tag
Zeit:
Stunde
Minute
Sekunde
Beim Einschalten der Versorgungsspannung startet die Uhr mit diesem Datum und dieser Uhrzeit.
Die Uhrzeit ist gegen kurzzeitige Spannungsausfälle gesichert (min. 6 Minuten).
Hinweis:
Das Fenster für die Parametrierung der Uhr befindet sich hinter dem der Messwertanzeige. Über
die Taste <SELECT/RESET> kann auf das Parameterfenster zugegriffen werden.
32
Das Speichern beginnt, wenn eine allgemeine Anregung erkannt wird.
Das Speichern beginnt, wenn eine allgemeine Auslösung erkannt wird.
Das Speichern beginnt, wenn die letzte Anregeschwelle unterschritten wird
(erkennt z.B. Schalterversagerschutz).
Ein Speichern wird durch gleichzeitiges Betätigen der Taste <+> und
<-> aktiviert (sofort bei Tastendruck).
Für die Dauer der Aufzeichnung steht „Test" im Display
)
vor
Y=00
M=00
D=00
h=00
m=00
s=00
Handbuch MRIK3
DOK-TD-MRIK3, Rev. B
