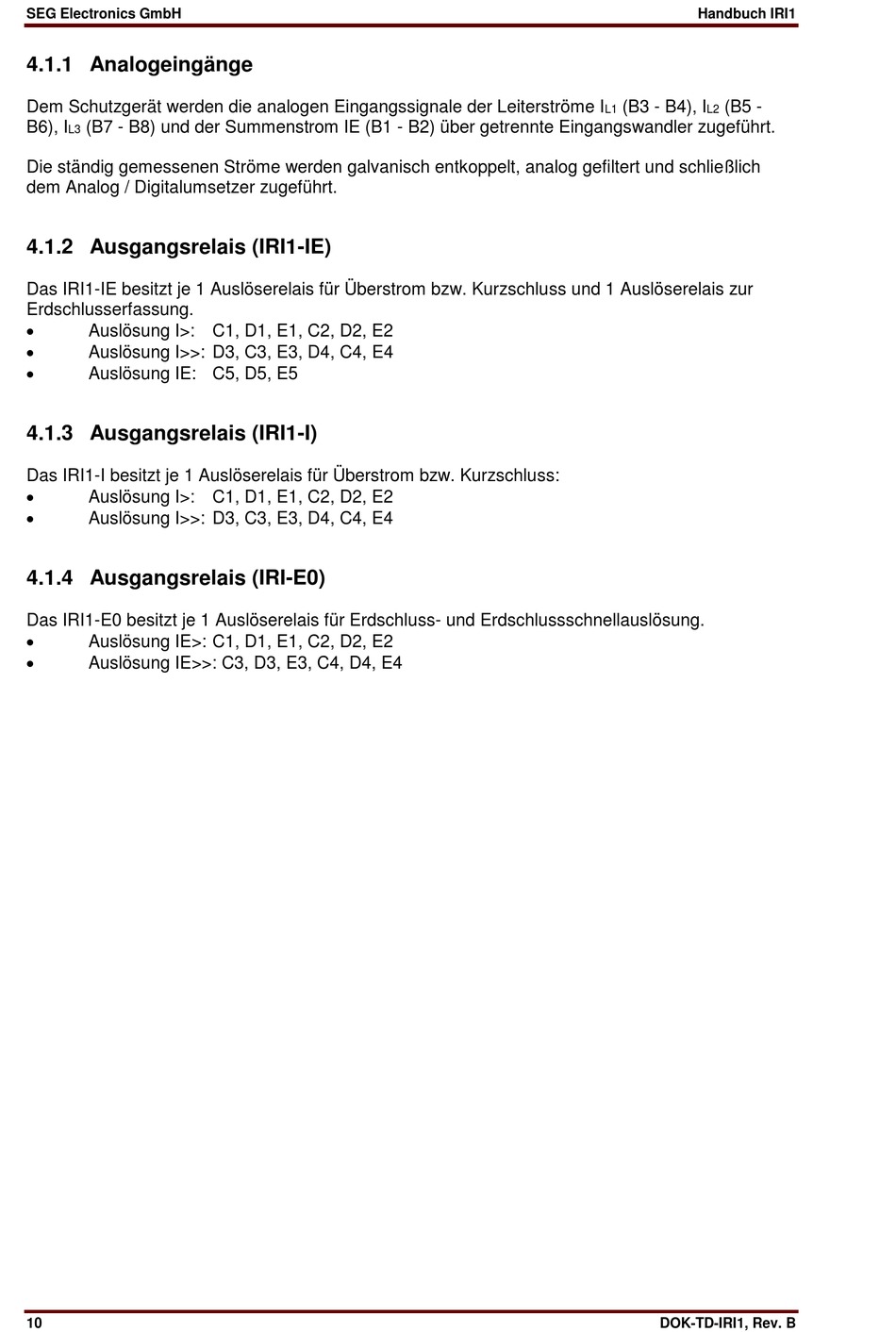

4.1.1 Analogeingänge
Dem Schutzgerät werden die analogen Eingangssignale der Leiterströme I
B6), I (B7 - B8) und der Summenstrom IE (B1 - B2) über getrennte Eingangswandler zugeführt.
L3
Die ständig gemessenen Ströme werden galvanisch entkoppelt, analog gefiltert und schließlich
dem Analog / Digitalumsetzer zugeführt.

4.1.2 Ausgangsrelais (IRI1-IE)

Das IRI1-IE besitzt je 1 Auslöserelais für Überstrom bzw. Kurzschluss und 1 Auslöserelais zur
Erdschlusserfassung.

Auslösung I>: C1, D1, E1, C2, D2, E2

Auslösung I>>: D3, C3, E3, D4, C4, E4

Auslösung IE: C5, D5, E5

4.1.3 Ausgangsrelais (IRI1-I)

Das IRI1-I besitzt je 1 Auslöserelais für Überstrom bzw. Kurzschluss:

Auslösung I>: C1, D1, E1, C2, D2, E2

Auslösung I>>: D3, C3, E3, D4, C4, E4

4.1.4 Ausgangsrelais (IRI-E0)

Das IRI1-E0 besitzt je 1 Auslöserelais für Erdschluss- und Erdschlussschnellauslösung.

Auslösung IE>: C1, D1, E1, C2, D2, E2

Auslösung IE>>: C3, D3, E3, C4, D4, E4
