Handbuch MRS1
3. Aufbau
3.1
Anschlüsse

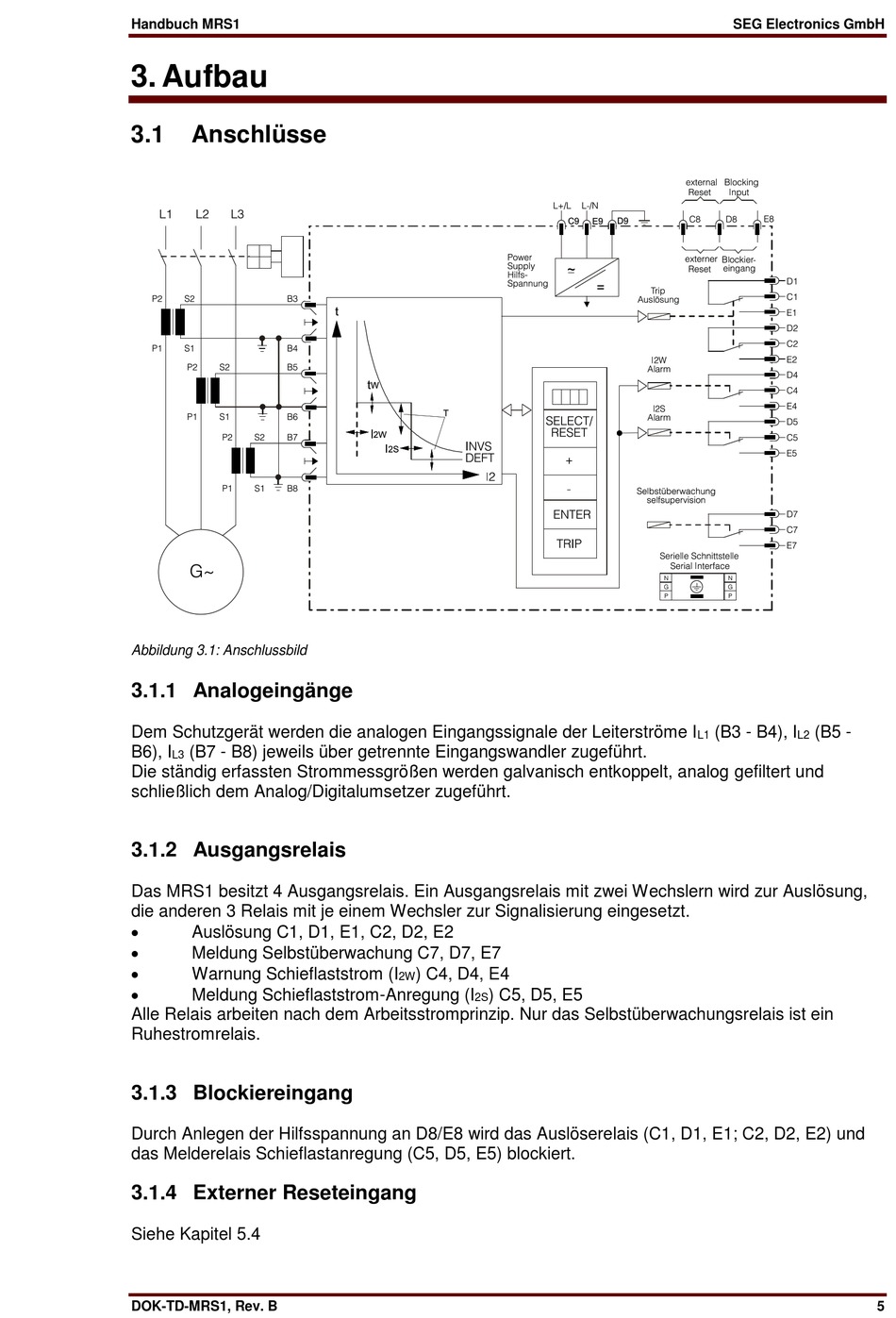

Abbildung 3.1: Anschlussbild
3.1.1 Analogeingänge
Dem Schutzgerät werden die analogen Eingangssignale der Leiterströme I
B6), I
(B7 - B8) jeweils über getrennte Eingangswandler zugeführt.
L3
Die ständig erfassten Strommessgrößen werden galvanisch entkoppelt, analog gefiltert und
schließlich dem Analog/Digitalumsetzer zugeführt.
3.1.2 Ausgangsrelais
Das MRS1 besitzt 4 Ausgangsrelais. Ein Ausgangsrelais mit zwei Wechslern wird zur Auslösung,
die anderen 3 Relais mit je einem Wechsler zur Signalisierung eingesetzt.
Auslösung C1, D1, E1, C2, D2, E2
Meldung Selbstüberwachung C7, D7, E7
Warnung Schieflaststrom (I
Meldung Schieflaststrom-Anregung (I
Alle Relais arbeiten nach dem Arbeitsstromprinzip. Nur das Selbstüberwachungsrelais ist ein
Ruhestromrelais.
3.1.3 Blockiereingang
Durch Anlegen der Hilfsspannung an D8/E8 wird das Auslöserelais (C1, D1, E1; C2, D2, E2) und
das Melderelais Schieflastanregung (C5, D5, E5) blockiert.
3.1.4 Externer Reseteingang
Siehe Kapitel 5.4
DOK-TD-MRS1, Rev. B
) C4, D4, E4
2W
) C5, D5, E5
2S
SEG Electronics GmbH
(B3 - B4), I
(B5 -
L1
L2
5
