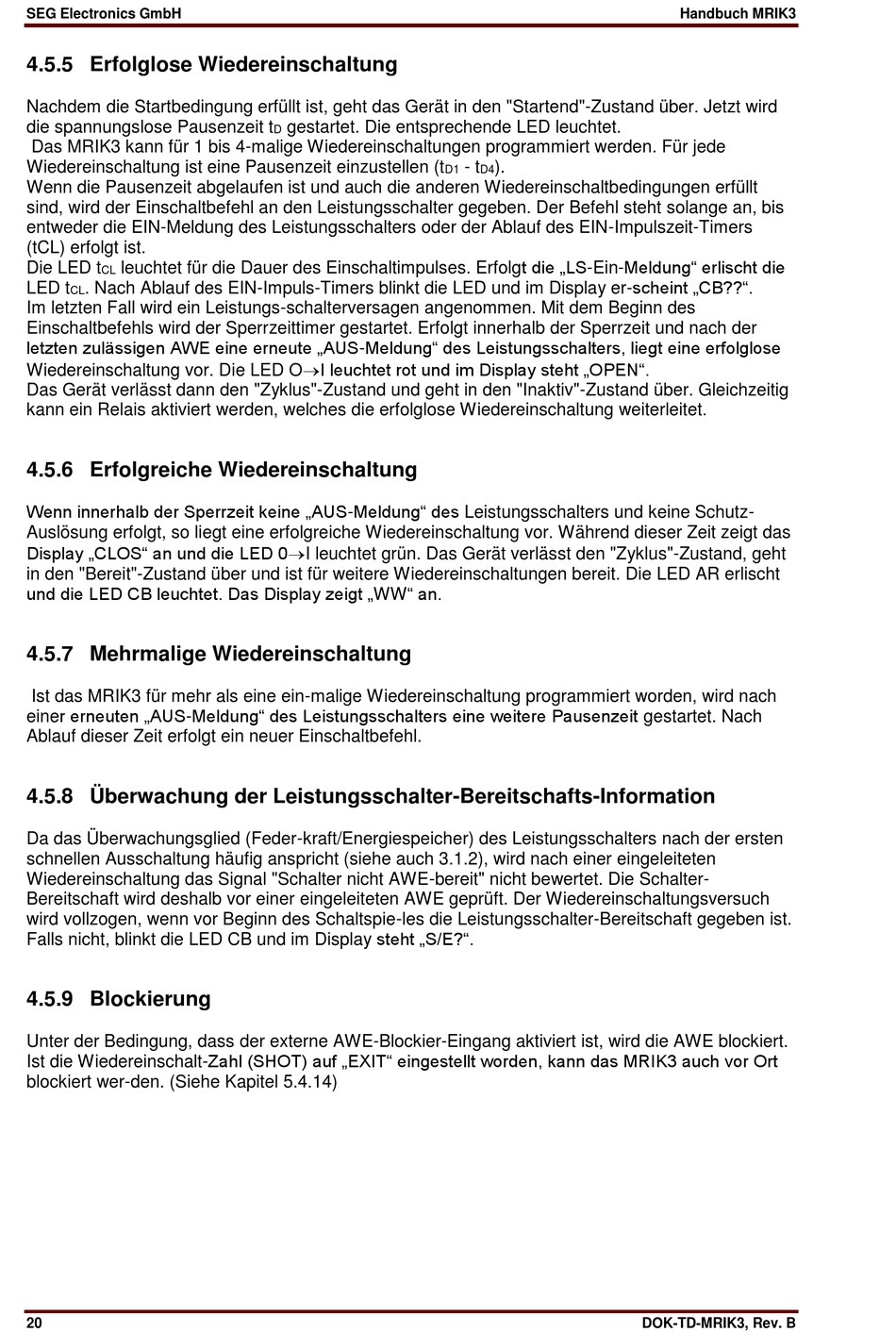

4.5.5 Erfolglose Wiedereinschaltung

Nachdem die Startbedingung erfüllt ist, geht das Gerät in den "Startend"-Zustand über. Jetzt wird
die spannungslose Pausenzeit t
Das MRIK3 kann für 1 bis 4-malige Wiedereinschaltungen programmiert werden. Für jede
Wiedereinschaltung ist eine Pausenzeit einzustellen (t
Wenn die Pausenzeit abgelaufen ist und auch die anderen Wiedereinschaltbedingungen erfüllt
sind, wird der Einschaltbefehl an den Leistungsschalter gegeben. Der Befehl steht solange an, bis
entweder die EIN-Meldung des Leistungsschalters oder der Ablauf des EIN-Impulszeit-Timers
(tCL) erfolgt ist.
leuchtet für die Dauer des Einschaltimpulses. Erfolgt die „LS-Ein-Meldung" erlischt die
Die LED t
CL
. Nach Ablauf des EIN-Impuls-Timers blinkt die LED und im Display er-scheint „CB??".
LED t
CL
Im letzten Fall wird ein Leistungs-schalterversagen angenommen. Mit dem Beginn des
Einschaltbefehls wird der Sperrzeittimer gestartet. Erfolgt innerhalb der Sperrzeit und nach der
letzten zulässigen AWE eine erneute „AUS-Meldung" des Leistungsschalters, liegt eine erfolglose
Wiedereinschaltung vor. Die LED OI leuchtet rot und im Display steht „OPEN".
Das Gerät verlässt dann den "Zyklus"-Zustand und geht in den "Inaktiv"-Zustand über. Gleichzeitig
kann ein Relais aktiviert werden, welches die erfolglose Wiedereinschaltung weiterleitet.

4.5.6 Erfolgreiche Wiedereinschaltung

Wenn innerhalb der Sperrzeit keine „AUS-Meldung" des Leistungsschalters und keine Schutz-
Auslösung erfolgt, so liegt eine erfolgreiche Wiedereinschaltung vor. Während dieser Zeit zeigt das
Display „CLOS" an und die LED 0I leuchtet grün. Das Gerät verlässt den "Zyklus"-Zustand, geht
in den "Bereit"-Zustand über und ist für weitere Wiedereinschaltungen bereit. Die LED AR erlischt
und die LED CB leuchtet. Das Display zeigt „WW" an.

4.5.7 Mehrmalige Wiedereinschaltung

Ist das MRIK3 für mehr als eine ein-malige Wiedereinschaltung programmiert worden, wird nach
einer erneuten „AUS-Meldung" des Leistungsschalters eine weitere Pausenzeit gestartet. Nach
Ablauf dieser Zeit erfolgt ein neuer Einschaltbefehl.
4.5.8 Überwachung der Leistungsschalter-Bereitschafts-Information
Da das Überwachungsglied (Feder-kraft/Energiespeicher) des Leistungsschalters nach der ersten
schnellen Ausschaltung häufig anspricht (siehe auch 3.1.2), wird nach einer eingeleiteten
Wiedereinschaltung das Signal "Schalter nicht AWE-bereit" nicht bewertet. Die Schalter-
Bereitschaft wird deshalb vor einer eingeleiteten AWE geprüft. Der Wiedereinschaltungsversuch
wird vollzogen, wenn vor Beginn des Schaltspie-les die Leistungsschalter-Bereitschaft gegeben ist.
Falls nicht, blinkt die LED CB und im Display steht „S/E?".

4.5.9 Blockierung

Unter der Bedingung, dass der externe AWE-Blockier-Eingang aktiviert ist, wird die AWE blockiert.
Ist die Wiedereinschalt-Zahl (SHOT) auf „EXIT" eingestellt worden, kann das MRIK3 auch vor Ort
blockiert wer-den. (Siehe Kapitel 5.4.14)
20
gestartet. Die entsprechende LED leuchtet.
D
- t ).
D1 D4
