Handbuch MRIK3
Relaisfunktion
I> Alarm
Auslösen
I>> Alarm
Auslösen
I>> Auslösen
FAST
TRIP
I Alarm
E>
Auslösen
I Alarm
E>>
Auslösen
CBFP Auslösen
AWE Einschalten
AWE Erfolglos

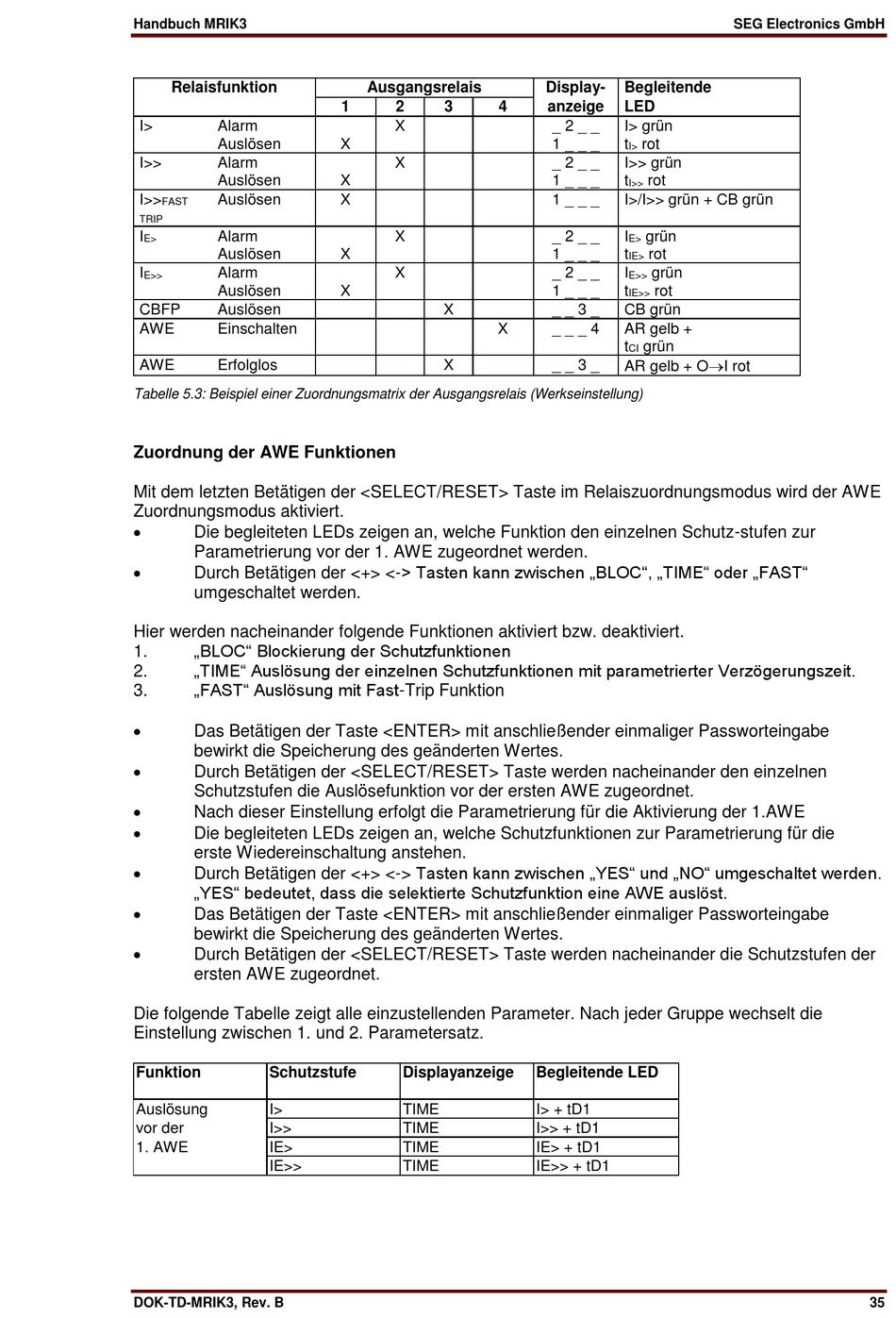

Tabelle 5.3: Beispiel einer Zuordnungsmatrix der Ausgangsrelais (Werkseinstellung)
Zuordnung der AWE Funktionen
Mit dem letzten Betätigen der <SELECT/RESET> Taste im Relaiszuordnungsmodus wird der AWE
Zuordnungsmodus aktiviert.

Die begleiteten LEDs zeigen an, welche Funktion den einzelnen Schutz-stufen zur
Parametrierung vor der 1. AWE zugeordnet werden.

Durch Betätigen der <+> <-> Tasten kann zwischen „BLOC", „TIME" oder „FAST"
umgeschaltet werden.
Hier werden nacheinander folgende Funktionen aktiviert bzw. deaktiviert.
„BLOC" Blockierung der Schutzfunktionen
1.
„TIME" Auslösung der einzelnen Schutzfunktionen mit parametrierter Verzögerungszeit.
2.
„FAST" Auslösung mit Fast-Trip Funktion
3.

Das Betätigen der Taste <ENTER> mit anschließender einmaliger Passworteingabe
bewirkt die Speicherung des geänderten Wertes.

Durch Betätigen der <SELECT/RESET> Taste werden nacheinander den einzelnen
Schutzstufen die Auslösefunktion vor der ersten AWE zugeordnet.

Nach dieser Einstellung erfolgt die Parametrierung für die Aktivierung der 1.AWE

Die begleiteten LEDs zeigen an, welche Schutzfunktionen zur Parametrierung für die
erste Wiedereinschaltung anstehen.

Durch Betätigen der <+> <-> Tasten kann zwischen „YES" und „NO" umgeschaltet werden.
„YES" bedeutet, dass die selektierte Schutzfunktion eine AWE auslöst.

Das Betätigen der Taste <ENTER> mit anschließender einmaliger Passworteingabe
bewirkt die Speicherung des geänderten Wertes.

Durch Betätigen der <SELECT/RESET> Taste werden nacheinander die Schutzstufen der
ersten AWE zugeordnet.
Die folgende Tabelle zeigt alle einzustellenden Parameter. Nach jeder Gruppe wechselt die
Einstellung zwischen 1. und 2. Parametersatz.
Funktion Schutzstufe
Auslösung I>
vor der I>>
1. AWE IE>
IE>>
DOK-TD-MRIK3, Rev. B
Ausgangsrelais
1 2 3 4
X
X
X
X
X
X
X
X
X
X
X
X
Displayanzeige
TIME
TIME
TIME
TIME
Display- Begleitende
anzeige LED
_ 2 _ _ I> grün
1 _ _ _ t rot
I>
_ 2 _ _ I>> grün
1 _ _ _ t rot
I>>
1 _ _ _ I>/I>> grün + CB grün
_ 2 _ _ I grün
E>
1 _ _ _ t rot
IE>
_ 2 _ _ I grün
E>>
1 _ _ _ t rot
IE>>
_ _ 3 _ CB grün
_ _ _ 4 AR gelb +
t grün
CI
_ _ 3 _
AR gelb + OI rot
Begleitende LED
I> + tD1
I>> + tD1
IE> + tD1
IE>> + tD1
