SEG Electronics GmbH
4.6.2 Gerät programmiert für zweimalige AWE, Wiedereinschaltungen
erfolglos

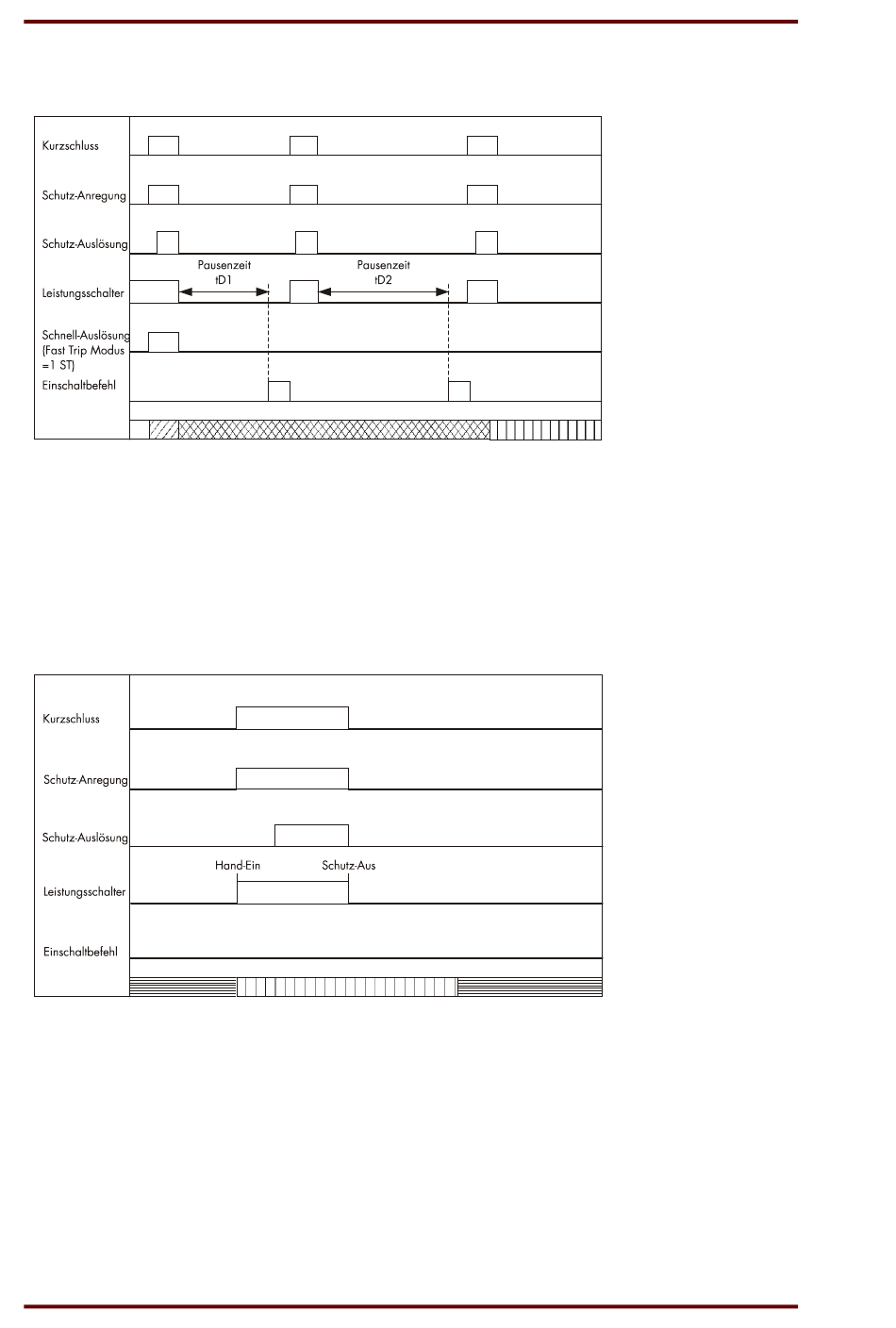

Abbildung 4.2: Zweimalige AWE, Wiedereinschaltung erfolglos
Der zeitliche Ablauf entspricht dem in Kapitel 4.6.1. Der zweite Wiederein-schaltungsversuch ist
jedoch erfolglos.
4.6.3 Manuelles Einschalten des Leistungsschalters auf fehlerbehaftete
Leitung
Abbildung 4.3: Manuelles Einschalten des LS auf fehlerbehaftete Leitung
Das MRIK3 befindet sich im "Inaktiv"-Zustand wenn der Leistungsschalter ausgeschaltet ist. Beim
Einschalten des Leistungsschalters von Hand wird die Sperrzeit gestartet. Falls ein Leitungsfehler
vorliegt, wird der
Leistungsschalter von der Netzschutzfunktion des MRIK3 wieder ausgeschaltet. Das MRIK3 geht
nach Ablauf der Sperrzeit wieder in den "Inaktiv"-Zustand über.
22
Handbuch MRIK3
DOK-TD-MRIK3, Rev. B
