- Seite 1 HANDBUCH HighTECH Line PROTECTION TECHNOLOGY MADE SIMPLE MRS1 DIGITALES MULTIFUNKTIONSRELAIS FÜR SCHIEFLASTSCHUTZ DIGITALES MULTIFUNKTIONSRELAIS FÜR SCHIEFLASTSCHUTZ Originaldokument Deutsch Revision: B...
- Seite 2 SEG Electronics GmbH Handbuch MRS1 SEG Electronics GmbH behält sich das Recht vor, jeden beliebigen Teil dieser Publikation zu jedem Zeitpunkt zu verändern. Alle Informationen, die durch SEG Electronics GmbH bereitgestellt werden, wurden geprüft und sind korrekt. SEG Electronics GmbH übernimmt keinerlei Garantie.
-
Seite 3: Inhaltsverzeichnis
Handbuch MRS1 SEG Electronics GmbH Inhalt Übersicht und Anwendung ................. 4 Merkmale und Eigenschaften ..............4 Aufbau ......................5 Anschlüsse .......................... 5 3.1.1 Analogeingänge ......................5 3.1.2 Ausgangsrelais ........................ 5 3.1.3 Blockiereingang ....................... 5 3.1.4 Externer Reseteingang ....................5 Display ..........................6 LEDs ............................ -
Seite 4: Übersicht Und Anwendung
SEG Electronics GmbH Handbuch MRS1 1. Übersicht und Anwendung Das MRS1 ist ein universell einsetzbares Schieflastrelais. Es dient zum Schutz von Drehstromerzeugern und Drehstromnetzen vor Schieflast. Durch eine Vielzahl verschiedener Auslösekennlinien und Einstellmöglichkeiten kann die Auslösecharakteristik an nahezu jeden Generatortyp unter Berücksichtigung seiner speziellen thermischen Zeitkonstanten, angepasst werden. -
Seite 5: Aufbau
Handbuch MRS1 SEG Electronics GmbH 3. Aufbau Anschlüsse Abbildung 3.1: Anschlussbild 3.1.1 Analogeingänge Dem Schutzgerät werden die analogen Eingangssignale der Leiterströme I (B3 - B4), I (B5 - B6), I (B7 - B8) jeweils über getrennte Eingangswandler zugeführt. Die ständig erfassten Strommessgrößen werden galvanisch entkoppelt, analog gefiltert und schließlich dem Analog/Digitalumsetzer zugeführt. -
Seite 6: Display
SEG Electronics GmbH Handbuch MRS1 Display Funktion Display Anzeige Benötigte Begleitende LED Tastenkombination Normaler Betrieb Betriebsmesswerte Aktuelle Messwerte, <SELECT/RESET> L1, L2, L3, I2 bezogen auf I einmal für jeden Wert Einstellwerte: Schieflaststrom Ansprechwert <SELECT/RESET> Warnung bezogen auf I <+><-> Zeitverzögerung bei Einstellwert in Sekunden <SELECT/RESET>... -
Seite 7: Leds

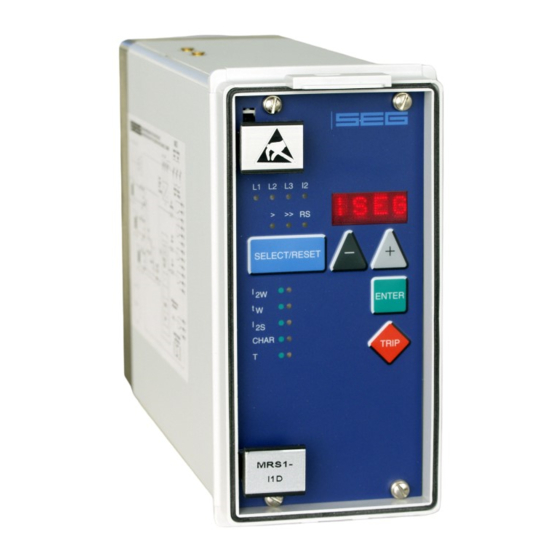

Handbuch MRS1 SEG Electronics GmbH Abbildung 3.3: Frontplatte LEDs Die LED L1, L2, L3 und I2 links vom Display ist zweifarbig ausgestattet; grün für Messungen und rot für Fehlermeldung. Die mit den Buchstaben RS gekennzeichnete LED leuchtet während der Einstellung der Slave- Adresse für die serielle Schnittstelle (RS 485) des Gerätes. -
Seite 8: Funktionsweise
SEG Electronics GmbH Handbuch MRS1 4. Funktionsweise Analogteil Die von den Hauptstromwandlern eingeprägten Wechselströme werden im Analogteil über Eingangsübertrager und Bürden in galvanisch ge-trennte Spannungen umgesetzt. Der Einfluss von induktiv und kapazitiv eingekoppelten Störungen wird von RC-Analogfiltern unterdrückt. Die Messspannungen werden Analogeingängen (A/D-Wandler) des Mikroprozessors zugeführt, und über Sample- und Hold-Schaltungen anschließend in digitale Signale umgewandelt. -
Seite 9: Prinzip Des Schieflastschutzes
Handbuch MRS1 SEG Electronics GmbH Prinzip des Schieflastschutzes Eine Schieflast kann hervorgerufen werden durch ungleiche Stromverteilung im Netz aufgrund un- gleicher Belastung, unsymmetrische Leiterkurzschlüsse, Leiterunterbrechungen und auch Schalt- handlungen. Durch Schieflast entstehen Gegensystemströme im Stator, die in der Ständerwicklung Oberschwingungen mit ungerader Ordnungszahl und in der Läuferwicklung Oberschwingungen mit gerader Ordnungszahl verursachen. -
Seite 10: Messprinzip
SEG Electronics GmbH Handbuch MRS1 4.3.1 Messprinzip Ein rotierendes Dreiphasensystem lässt sich nach der Methode der "Symmetrischen Komponenten" in ein Mitsystem, ein Gegensystem und ein Nullsystem zerlegen. Ein Maß für die Größe der Schieflast ist der Strom im Gegensystem. Das MRS1 berechnet das Gegensystem, in dem es per Software den Stromzeiger von I2 um 240°... - Seite 11 Handbuch MRS1 SEG Electronics GmbH Definition des Inversstromes (I2) Der Inversstrom (Schieflaststrom) ist der Strom im Gegensystem bei Zerlegung eines unsymmetrischen Systems in drei symmetrischen Komponenten. Beispiel: Bei einem Drehstromgenerator, der einphasig mit Nennstrom belastet wird, ergibt sich ein Inversstrom von I2...
- Seite 12 SEG Electronics GmbH Handbuch MRS1 Einstellbeispiel Die folgenden Kenngrößen seien gegeben: Generatornennstrom: 800 A Wandlerübersetzungsverhältnis: 1000/5 Dauernd zulässige Schieflast K2: Thermische Generator- konstante K1: x t = 60s Als erstes erfolgt die Berechnung des Generatornennstroms bezogen auf die Wandlersekundärseite: ...
-
Seite 13: Bedienungen Und Einstellungen
Handbuch MRS1 SEG Electronics GmbH 5. Bedienungen und Einstellungen Einstellbare Parameter Insgesamt können vom Anwender 5 Parameter eingestellt werden: Schieflaststrom der zu einer Warnung führt Zeitverzögerung für die Warnmeldung dauernd zulässiger Schieflaststrom CHAR - Auslösecharakteristik (invers-stromabhängig oder unabhängig) thermische Zeitkonstante des Generators bei inversstromabhängiger Kennlinie bzw. -
Seite 14: Nennfrequenz
SEG Electronics GmbH Handbuch MRS1 5.2.6 Nennfrequenz Durch Betätigen von <SELECT> erscheint in der Anzeige "f = 50", bzw. "f = 60". Mit den Tasten <+> und <-> kann die erforderliche Nennfrequenz eingestellt und anschließend gespeichert werden. 5.2.7 Einstellen der Slave Adresse Mit den Tasten <+>... -
Seite 15: Wartung Und Inbetriebnahme
Handbuch MRS1 SEG Electronics GmbH 6. Wartung und Inbetriebnahme Die folgenden Testanweisungen dienen zum Testen der Gerätefunktionen und zur Inbetriebnahme. Um ein Zerstören des Gerätes zu vermeiden und eine korrekte Funktion zu gewährleisten, müssen folgende Punkte beachtet werden: Die Geräte-Nennhilfsspannung muss mit der gegebenen Hilfsspannung vor Ort übereinstimmen. -
Seite 16: Test Mit Wandlersekundärstrom (Sekundärtest)
SEG Electronics GmbH Handbuch MRS1 Test mit Wandlersekundärstrom (Sekundärtest) 6.4.1 Benötigte Geräte Strom- und Spannungsmesser Kl. 1 oder besser Hilfsspannungsquelle passend zur Geräte-Nennhilfsspannung Ein- oder dreiphasige Wechselstromquelle mit einstellbarer Phasenverschiebung Timer zur Messung der Auslösezeit (Genauigkeit ±10 ms) ... -
Seite 17: Prüfen Der Ansprech- Und Rückfallwerte
Handbuch MRS1 SEG Electronics GmbH Der Schieflaststrom sollte dabei in beiden Fällen den gleichen Wert, wie beim Test der Phase 1 haben. Bei Verwendung eines Effektivwert-Messgerätes können größere Abweichungen auftreten, wenn der eingeprägte Strom stark oberwellenhaltig ist. Da das MRS1 einen DFFT-Filter besitzt, welcher speziell die harmonischen Oberwellen filtert, wertet das Gerät nur die Grundschwingnung aus. -
Seite 18: Testen Des Externen Blockade- Und Des Reseteingangs
SEG Electronics GmbH Handbuch MRS1 6.4.6 Testen des externen Blockade- und des Reseteingangs Mit dem externen Blockadeeingang kann die Auslösestufe des MRS1 blockiert werden. Dieses kann getestet werden, indem die Hilfsspannung auf die Klemmen E8/D8 gelegt wird. Anschließend muss ein Strom eingeprägt werden, der normalerweise das Relais zum Auslösen bringt. Weder das Alarmrelais I noch das Auslöserelais darf jetzt anziehen. -
Seite 19: Technische Daten
Handbuch MRS1 SEG Electronics GmbH 7. Technische Daten MRS1 - Digitales Multifunktionsrelais für Schieflastschutz Messeingang Nenndaten: Nennstrom I 1A oder 5A Nennfrequenz 50 Hz; 60 Hz; einstellbar Leistungsaufnahme im Strompfad: bei I = 1 A 0,2 VA bei I = 5 A... -
Seite 20: Auslösekennlinie
SEG Electronics GmbH Handbuch MRS1 Auslösekennlinie Abbildung 7.1: Auslösekennlinie Ausgangsrelais Anzahl: Kontakte: 2 Wechsler für Auslöserelais/1 Wechsler für Melderelais DOK-TD-MRS1, Rev. B... -
Seite 21: Bestellformular
Handbuch MRS1 SEG Electronics GmbH 8. Bestellformular Schieflastrelais MRS1- Nennstrom 19“-Einschub Bauform (12TE): Türeinbau Technische Änderungen vorbehalten DOK-TD-MRS1, Rev. B... - Seite 22 SEG Electronics GmbH Handbuch MRS1 Einstell-Liste MRS1 Projekt: Kom.-Nr.: Funktionsgruppe: = Ort: + Betriebsmittelkennzeichnung: - Relaisfunktionen: Passwort: Datum: Einstellung der Parameter Werksein- Aktuelle Funktion Einheit stellung Einstellung Schieflaststrom Ansprechwert 0,02 Zeitverzögerung für I2w Auslösewert 0,02 Auslösecharakteristik DEFT Thermische Zeitkonstante des Generators (DEFT)
- Seite 23 Handbuch MRS1 SEG Electronics GmbH DOK-TD-MRS1, Rev. B...
- Seite 24 Alle Informationen, die durch SEG Electronics GmbH bereitgestellt werden, wurden auf ihre Richtigkeit nach bestem Wissen geprüft. SEG Electronics GmbH übernimmt jedoch keinerlei Haftung für die Inhalte, sofern SEG Electronics GmbH dies nicht explizit zusichert.
