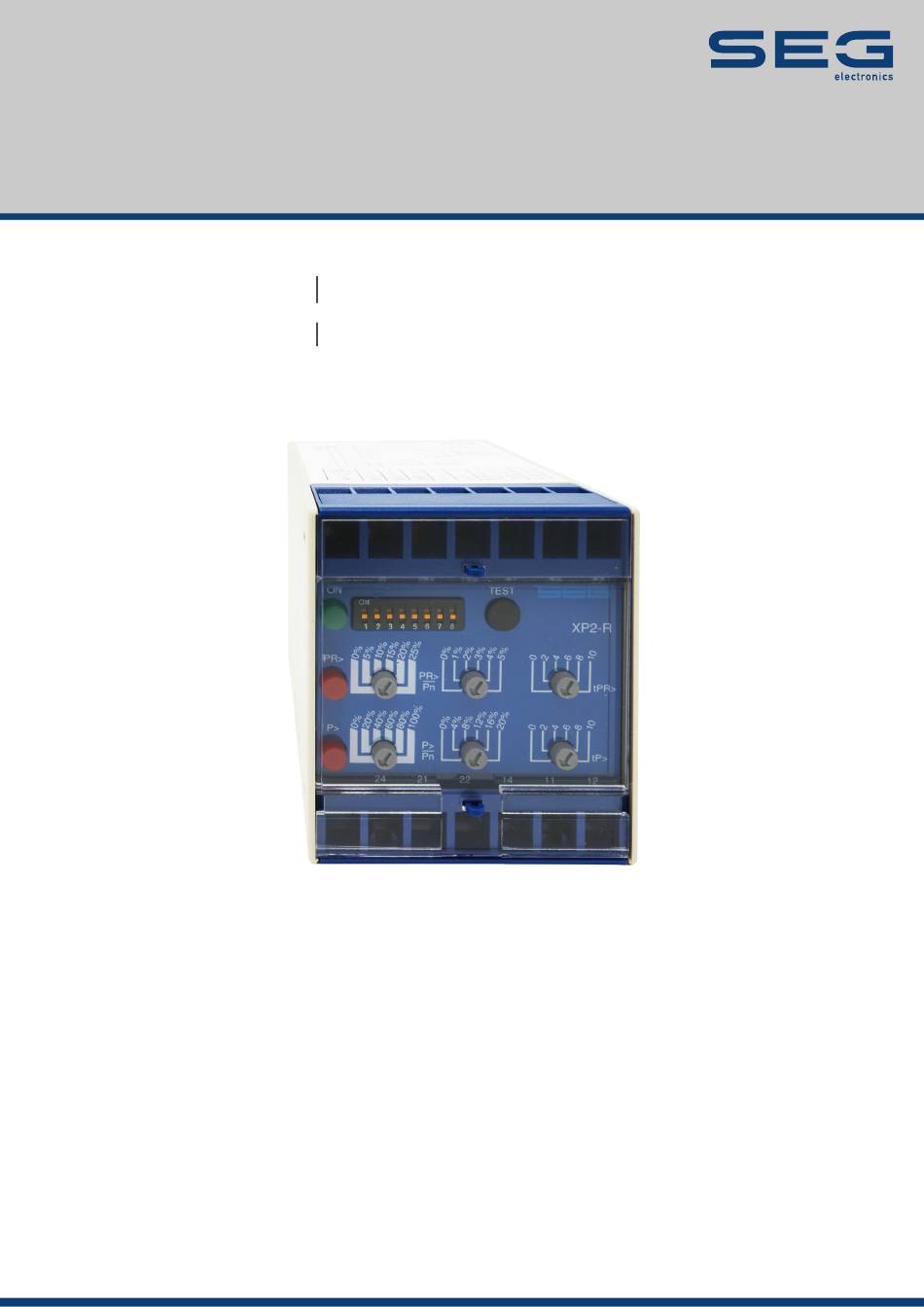

- Seite 1 HANDBUCH Professional Line PROTECTION TECHNOLOGY MADE SIMPLE XP2R LEISTUNGS- UND LEISTUNGSRICHTUNGSRELAIS LEISTUNGS- UND LEISTUNGSRICHTUNGSRELAIS Originaldokument Deutsch Revision: D...
- Seite 2 SEG Electronics GmbH Handbuch XP2-R SEG Electronics GmbH behält sich das Recht vor, jeden beliebigen Teil dieser Publikation zu jedem Zeitpunkt zu verändern. Alle Informationen, die durch SEG Electronics GmbH bereitgestellt werden, wurden geprüft und sind korrekt. SEG Electronics GmbH übernimmt keinerlei Garantie.
-
Seite 3: Inhaltsverzeichnis
Handbuch XP2-R SEG Electronics GmbH Inhalt Anwendungen und Merkmale ..............4 Aufbau ......................5 Funktionsweise .................... 7 Messprinzip ......................... 7 Berechnung des Einstellwertes bei Rückleistung ............... 8 Bedienung und Einstellungen ..............10 Einstellen der DIP-Schalter ....................11 Einstellen der Auslösewerte ....................12 Kommunikation über seriellen Schnittstellenadapter XRS1 .......... -
Seite 4: Anwendungen Und Merkmale
SEG Electronics GmbH Handbuch XP2-R 1. Anwendungen und Merkmale Das XP2-R der PROFESSIONAL LINE ist ein digitales Messrelais zur Erfassung von Rückleistung bei Aggregaten im Parallelbetrieb und zur Überwachung der abgegebenen Wirkleistung von Stromerzeugern. Beim Parallelbetrieb eines Stromerzeugers mit einem Netz oder einem anderen Stromerzeuger ist es not-wendig die Stromrichtung zu überwachen. -
Seite 5: Aufbau
Handbuch XP2-R SEG Electronics GmbH 2. Aufbau Abbildung 2.1: Anschluss Dreileiternetz Abbildung 2.2: Anschluss an Außenleiterspannung im Vierleiternetz Abbildung 2.3: Anschluss an Strangspannung im Vierleiternetz DOK-TD-XP2-R, Rev. D... - Seite 6 SEG Electronics GmbH Handbuch XP2-R Analogeingänge Dem Schutzgerät werden die analogen Eingangssignale über die Spannungsklemmen 1L - 2L und Stromklemmen 1S1 (K-Klemme Wandler - 1S2 (L-Klemme Wandler) zugeführt. Hilfsspannungsversorgung Das XP2-R kann durch die Messgröße selbst oder durch eine gesicherte Hilfsspannung versorgt werden.
-
Seite 7: Funktionsweise
Handbuch XP2-R SEG Electronics GmbH 3. Funktionsweise Der vom Hauptstromwandler eingeprägte Wechselstrom wird im Analogteil über einen Eingangsübertrager in eine galvanisch getrennte Spannung umgesetzt. Der Einfluss von induktiv und kapazitiv eingekoppelten Störungen wird anschließend von einem RC-Analogfilter unterdrückt. Die proportionalen Messspannungen von U und I werden dem Analogeingang (A/D-Wandler) des Mikroprozessors zugeführt und über Sample- und Hold-Schaltungen in digitale Signale... -
Seite 8: Berechnung Des Einstellwertes Bei Rückleistung
SEG Electronics GmbH Handbuch XP2-R Berechnung des Einstellwertes bei Rückleistung Soll das Relais beispielsweise bei einer Generatorrückleistung von 10 % ansprechen, so bedeutet dies nicht, dass der Einstellwert des XP2-R 10 % beträgt. Der Ein-stellwert des Schaltpunktes muss aufgrund der Wandlerübersetzungen erst berechnet werden. - Seite 9 Handbuch XP2-R SEG Electronics GmbH Mit der zulässigen Generatorrückleistung P errechnet sich dann der Einstellwert P wie folgt: ∙ cos ( �� ) �� �� 3 ∙ �� ∙ �� �� �� �� > (%) = ∙ �� �� ����...
-
Seite 10: Bedienung Und Einstellungen
SEG Electronics GmbH Handbuch XP2-R 4. Bedienung und Einstellungen Auf der Frontplatte des XP2-R befinden sich alle zur Parametrierung notwendigen Bedienungselemente sowie alle Anzeigeelemente. Somit ist es möglich, alle Einstellungen des Gerätes vorzunehmen bzw. zu ändern, ohne das Gerät von der Schnappschiene zu lösen. -
Seite 11: Einstellen Der Dip-Schalter
Handbuch XP2-R SEG Electronics GmbH LEDs Die LED "ON" dient zur Anzeige der Betriebsbereitschaft (bei anliegender Hilfsversorgungsspannung Uv). Die LEDs P> und PR> signalisieren eine Anregung (Blinken) bzw. Auslösung (Dauerlicht) der entsprechen-den Funktionen. Test-Taster Dieser Taster dient zur Test-Auslösung des Gerätes. Nach einer 5 s langen Betätigung des Tasters findet eine Überprüfung der Hardware statt, wobei beide Ausgangsrelais in den Auslösezustand... -
Seite 12: Einstellen Der Auslösewerte
SEG Electronics GmbH Handbuch XP2-R Umschaltung Strang-/Außenleiterspannung Durch Umschalten des DIP-Schalters 5 besteht die Möglichkeit die Strang- (Stellung "OFF") oder Außenleiterspannung (Stellung "ON") zu messen. Hysterese für P> und PR> Die Schalthysterese beider Auslösestufen ist fest eingestellt auf 0,8 % von Pn. -
Seite 13: Kommunikation Über Seriellen Schnittstellenadapter Xrs1
Handbuch XP2-R SEG Electronics GmbH Kommunikation über seriellen Schnittstellenadapter XRS1 Abbildung 4.5: Prinzip der Kommunikation Für die Kommunikation der Geräte mit einer über-geordneten Leitebene steht der Schnittstellenadapter XRS1 für die Datenübertragung mitsamt passender Software zur Verfügung. Der seitlich platzierbare Adapter ist einfach nachrüstbar und lässt sich leicht installieren. Er ermöglicht durch optische Übertragung die galvanische Trennung vom Relais. -
Seite 14: Gehäuse Und Technische Daten
SEG Electronics GmbH Handbuch XP2-R 5. Gehäuse und technische Daten Gehäuse Das XP2-R ist, wie alle Geräte der PROFESSIONAL LINE, für die Schnappschienenbefestigung auf Hutschiene nach DIN EN 50022 vorgesehen. Die Frontplatte des Gerätes wird durch eine plombierbare Klarsichtabdeckung geschützt (IP40). -
Seite 15: Technische Daten
Handbuch XP2-R SEG Electronics GmbH Technische Daten Messeingang Nennspannung Un: 100,110, 230, 400 V AC Nennfrequenzbereich: 35 - 74 Hz Leistungsaufnahme im Spannungspfad: 1 VA Leistungsaufnahme im Strompfad: In = 1 A/0,075 VA In = 5 A/0,1 VA Arbeitsbereich der Leistungserfassung für den Spannungspfad:... - Seite 16 SEG Electronics GmbH Handbuch XP2-R Ausgangsrelais Relaisanzahl: Kontakte: je 1 Wechsler für Trip-Relais max. Schaltleistung: ohmsch 1250 VA/AC bzw. 120 W/DC induktiv 500VA/AC bzw. 75 W/DC max. Schaltspannung: 250 V AC 220 V DC ohmsche Last Imax. = 0,2 A induktive Last Imax.
- Seite 17 Handbuch XP2-R SEG Electronics GmbH Allgemeine Vorschriften Fachgrundnorm EN 61000-6-2 EN 61000-6-3 Produktnorm IEC 60255-1 Umweltprüfungen Temperaturbereich bei Lagerung und Betrieb: - 25°C bis + 70°C Klimabeständigkeit nach IEC 60068-2-78: über 56 Tage bei 40°C und 95 % relative Feuchte Hochspannungsprüfungen...
- Seite 18 SEG Electronics GmbH Handbuch XP2-R Mechanische Beanspruchung: Schocken: Klasse 1 nach DIN IEC 60255-21-2 Schwingen: Klasse 1 nach DIN IEC 60255-21-1 Schutzart Gerätefront: IP40 bei geschlossener Frontabdeckung Gewicht: ca. 0,7 kg Einbaulage: beliebig Gehäusematerial: selbstverlöschend Parameter Einstellbereich Stufung PR> 1 - 30 % Pn kontinuierlich P>...
-
Seite 19: Bestellformular
Handbuch XP2-R SEG Electronics GmbH 6. Bestellformular Leistungs- und Leistungsrichtungsrelais XP2-R- Nennstrom Technische Änderungen vorbehalten! DOK-TD-XP2-R, Rev. D... - Seite 20 SEG Electronics GmbH Handbuch XP2-R Einstell-Liste XP2-R Projekt: SEG-Kom.-Nr.: Funktionsgruppe: = Ort: + Betriebsmittelkennzeichnung: - Relaisfunktionen: Datum: Einstellung der Parameter Funktion Einheit Werkseins Aktuelle tellung Einstellung P> Leistungsüberwachung % Pn PR> Rückleistungsüberwachung % Pn tP> Auslöseverzögerung für die Leistungsüberwachung tPR>...
- Seite 21 Alle Informationen, die durch SEG Electronics GmbH bereitgestellt werden, wurden auf ihre Richtigkeit nach bestem Wissen geprüft. SEG Electronics GmbH übernimmt jedoch keinerlei Haftung für die Inhalte, sofern SEG Electronics GmbH dies nicht explizit zusichert.
