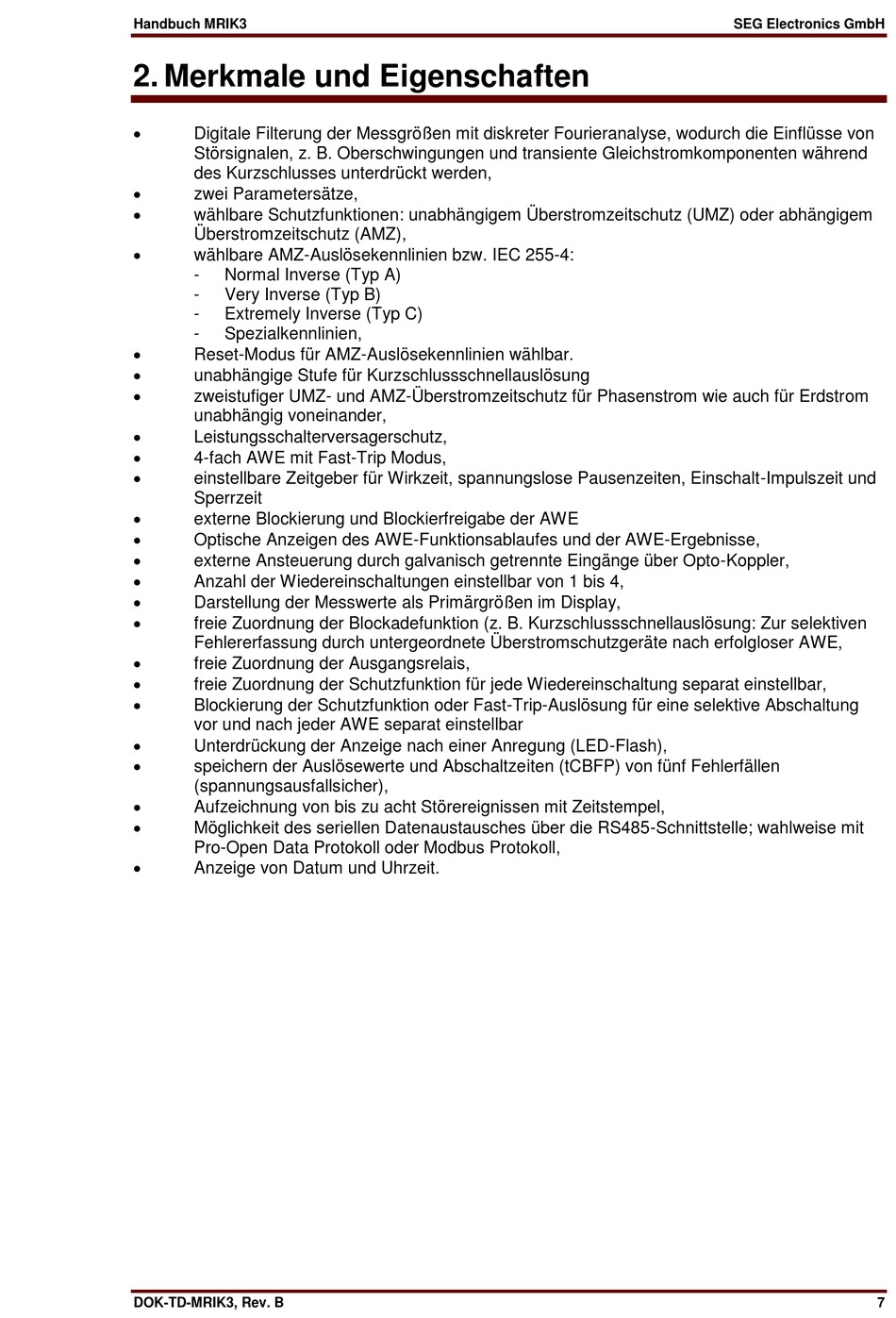

2. Merkmale und Eigenschaften


Digitale Filterung der Messgrößen mit diskreter Fourieranalyse, wodurch die Einflüsse von
Störsignalen, z. B. Oberschwingungen und transiente Gleichstromkomponenten während
des Kurzschlusses unterdrückt werden,

zwei Parametersätze,

wählbare Schutzfunktionen: unabhängigem Überstromzeitschutz (UMZ) oder abhängigem
Überstromzeitschutz (AMZ),

wählbare AMZ-Auslösekennlinien bzw. IEC 255-4:
- Normal Inverse (Typ A)
- Very Inverse (Typ B)
- Extremely Inverse (Typ C)
- Spezialkennlinien,

Reset-Modus für AMZ-Auslösekennlinien wählbar.

unabhängige Stufe für Kurzschlussschnellauslösung

zweistufiger UMZ- und AMZ-Überstromzeitschutz für Phasenstrom wie auch für Erdstrom
unabhängig voneinander,

Leistungsschalterversagerschutz,

4-fach AWE mit Fast-Trip Modus,

einstellbare Zeitgeber für Wirkzeit, spannungslose Pausenzeiten, Einschalt-Impulszeit und
Sperrzeit

externe Blockierung und Blockierfreigabe der AWE

Optische Anzeigen des AWE-Funktionsablaufes und der AWE-Ergebnisse,

externe Ansteuerung durch galvanisch getrennte Eingänge über Opto-Koppler,

Anzahl der Wiedereinschaltungen einstellbar von 1 bis 4,

Darstellung der Messwerte als Primärgrößen im Display,

freie Zuordnung der Blockadefunktion (z. B. Kurzschlussschnellauslösung: Zur selektiven
Fehlererfassung durch untergeordnete Überstromschutzgeräte nach erfolgloser AWE,

freie Zuordnung der Ausgangsrelais,

freie Zuordnung der Schutzfunktion für jede Wiedereinschaltung separat einstellbar,

Blockierung der Schutzfunktion oder Fast-Trip-Auslösung für eine selektive Abschaltung
vor und nach jeder AWE separat einstellbar

Unterdrückung der Anzeige nach einer Anregung (LED-Flash),

speichern der Auslösewerte und Abschaltzeiten (tCBFP) von fünf Fehlerfällen
(spannungsausfallsicher),

Aufzeichnung von bis zu acht Störereignissen mit Zeitstempel,

Möglichkeit des seriellen Datenaustausches über die RS485-Schnittstelle; wahlweise mit
Pro-Open Data Protokoll oder Modbus Protokoll,

Anzeige von Datum und Uhrzeit.
