SEG Electronics GmbH

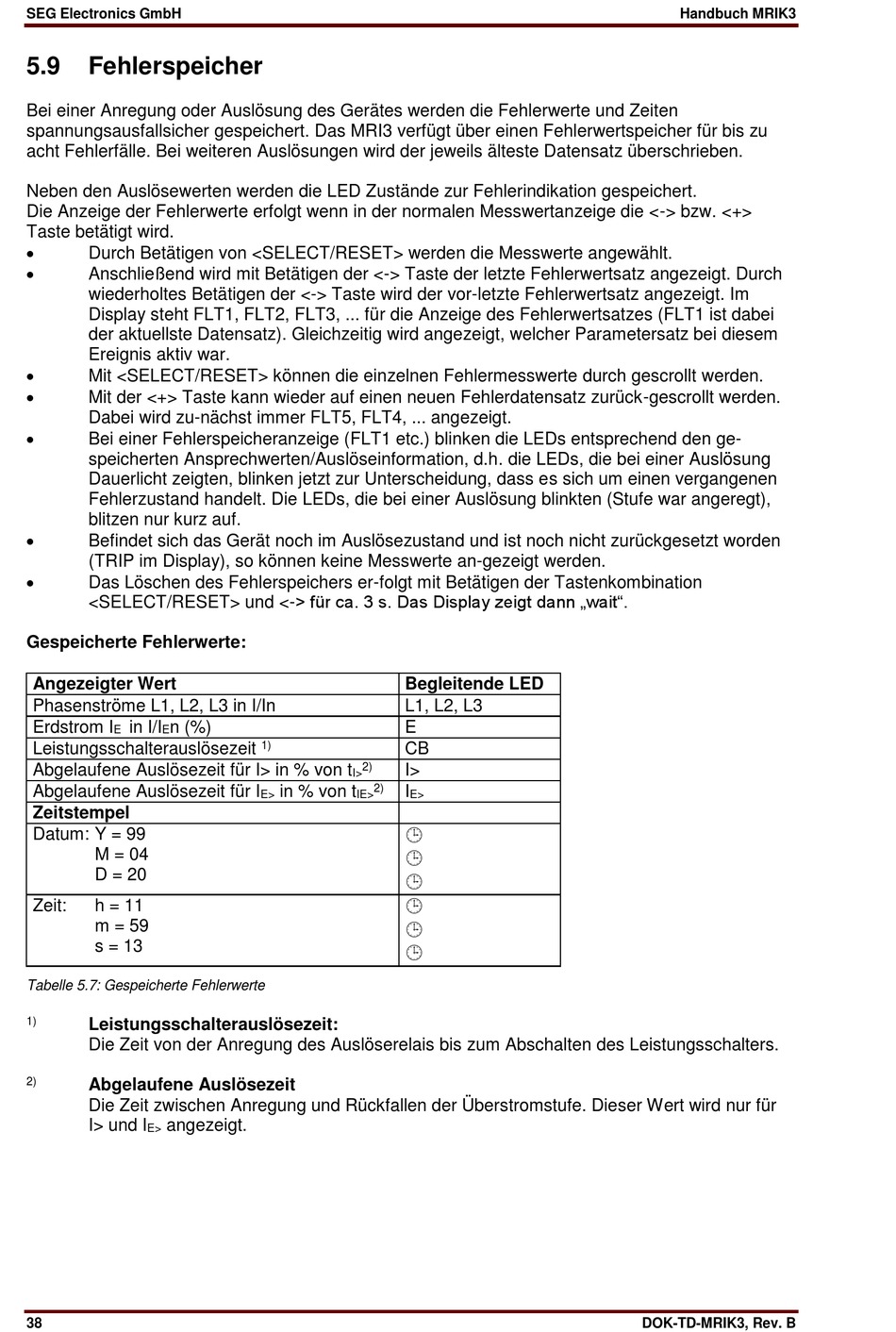

5.9
Fehlerspeicher
Bei einer Anregung oder Auslösung des Gerätes werden die Fehlerwerte und Zeiten
spannungsausfallsicher gespeichert. Das MRI3 verfügt über einen Fehlerwertspeicher für bis zu
acht Fehlerfälle. Bei weiteren Auslösungen wird der jeweils älteste Datensatz überschrieben.
Neben den Auslösewerten werden die LED Zustände zur Fehlerindikation gespeichert.
Die Anzeige der Fehlerwerte erfolgt wenn in der normalen Messwertanzeige die <-> bzw. <+>
Taste betätigt wird.
Durch Betätigen von <SELECT/RESET> werden die Messwerte angewählt.
Anschließend wird mit Betätigen der <-> Taste der letzte Fehlerwertsatz angezeigt. Durch
wiederholtes Betätigen der <-> Taste wird der vor-letzte Fehlerwertsatz angezeigt. Im
Display steht FLT1, FLT2, FLT3, ... für die Anzeige des Fehlerwertsatzes (FLT1 ist dabei
der aktuellste Datensatz). Gleichzeitig wird angezeigt, welcher Parametersatz bei diesem
Ereignis aktiv war.
Mit <SELECT/RESET> können die einzelnen Fehlermesswerte durch gescrollt werden.
Mit der <+> Taste kann wieder auf einen neuen Fehlerdatensatz zurück-gescrollt werden.
Dabei wird zu-nächst immer FLT5, FLT4, ... angezeigt.
Bei einer Fehlerspeicheranzeige (FLT1 etc.) blinken die LEDs entsprechend den ge-
speicherten Ansprechwerten/Auslöseinformation, d.h. die LEDs, die bei einer Auslösung
Dauerlicht zeigten, blinken jetzt zur Unterscheidung, dass es sich um einen vergangenen
Fehlerzustand handelt. Die LEDs, die bei einer Auslösung blinkten (Stufe war angeregt),
blitzen nur kurz auf.
Befindet sich das Gerät noch im Auslösezustand und ist noch nicht zurückgesetzt worden
(TRIP im Display), so können keine Messwerte an-gezeigt werden.
Das Löschen des Fehlerspeichers er-folgt mit Betätigen der Tastenkombination
<SELECT/RESET> und <-> für ca. 3 s. Das Display zeigt dann „wait".
Gespeicherte Fehlerwerte:
Angezeigter Wert
Phasenströme L1, L2, L3 in I/In
Erdstrom I
in I/I
n (%)
E
E
Leistungsschalterauslösezeit
Abgelaufene Auslösezeit für I> in % von t
Abgelaufene Auslösezeit für I
Zeitstempel
Datum: Y = 99
M = 04
D = 20
Zeit:
h = 11
m = 59
s = 13
Tabelle 5.7: Gespeicherte Fehlerwerte
1)
Leistungsschalterauslösezeit:
Die Zeit von der Anregung des Auslöserelais bis zum Abschalten des Leistungsschalters.
2)
Abgelaufene Auslösezeit
Die Zeit zwischen Anregung und Rückfallen der Überstromstufe. Dieser Wert wird nur für
I> und I
angezeigt.
E>
38
Begleitende LED
L1, L2, L3
E
1)
CB
2)
I>
I>
2)
in % von t
I
E>
IE>
E>
Handbuch MRIK3
DOK-TD-MRIK3, Rev. B
