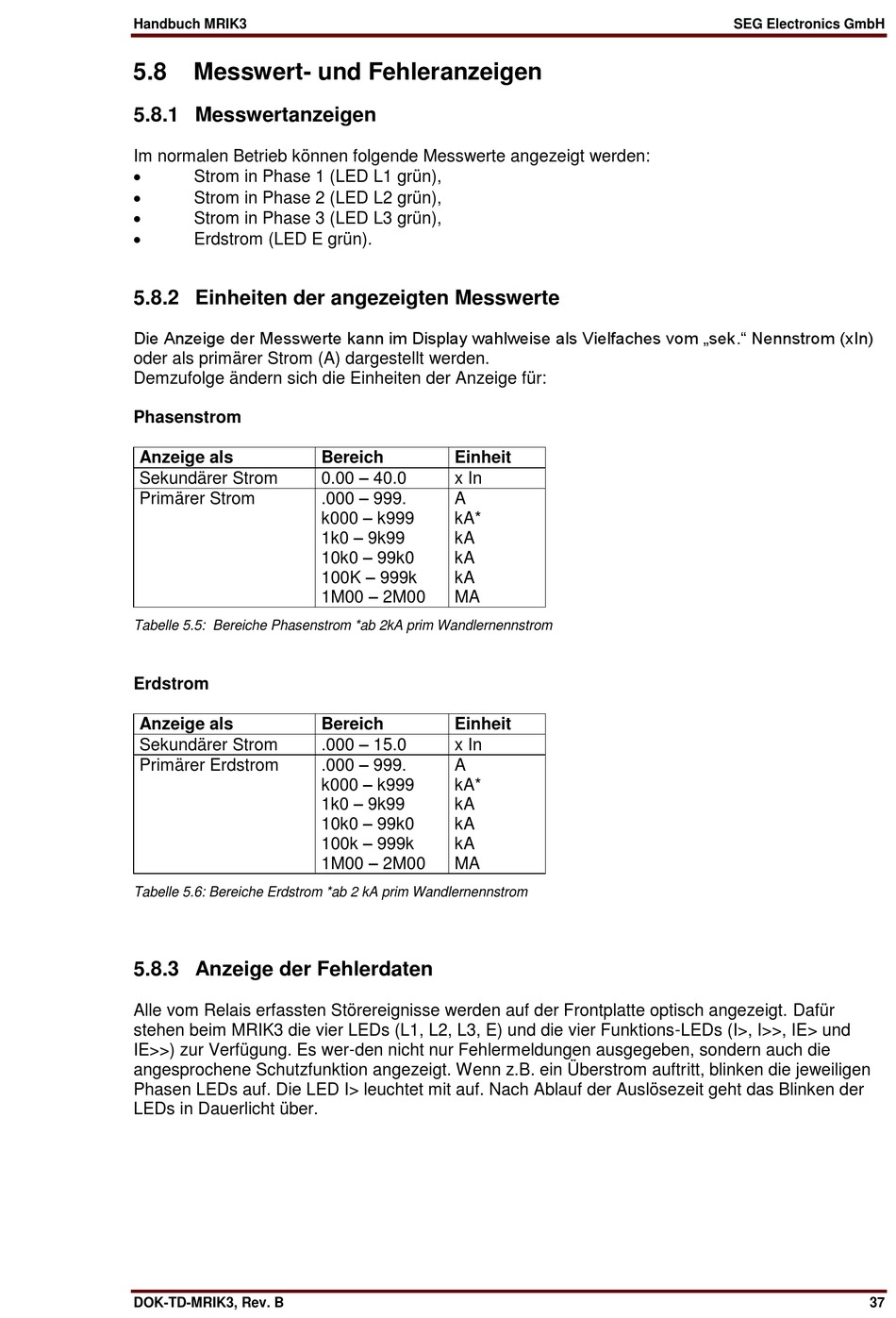

Handbuch MRIK3
5.8
Messwert- und Fehleranzeigen
5.8.1 Messwertanzeigen
Im normalen Betrieb können folgende Messwerte angezeigt werden:
Strom in Phase 1 (LED L1 grün),
Strom in Phase 2 (LED L2 grün),
Strom in Phase 3 (LED L3 grün),
Erdstrom (LED E grün).
5.8.2 Einheiten der angezeigten Messwerte
Die Anzeige der Messwerte kann im Display wahlweise als Vielfaches vom „sek." Nennstrom (xIn)
oder als primärer Strom (A) dargestellt werden.
Demzufolge ändern sich die Einheiten der Anzeige für:
Phasenstrom
Anzeige als
Sekundärer Strom
Primärer Strom
Tabelle 5.5: Bereiche Phasenstrom *ab 2kA prim Wandlernennstrom
Erdstrom
Anzeige als
Sekundärer Strom
Primärer Erdstrom
Tabelle 5.6: Bereiche Erdstrom *ab 2 kA prim Wandlernennstrom
5.8.3 Anzeige der Fehlerdaten
Alle vom Relais erfassten Störereignisse werden auf der Frontplatte optisch angezeigt. Dafür
stehen beim MRIK3 die vier LEDs (L1, L2, L3, E) und die vier Funktions-LEDs (I>, I>>, IE> und
IE>>) zur Verfügung. Es wer-den nicht nur Fehlermeldungen ausgegeben, sondern auch die
angesprochene Schutzfunktion angezeigt. Wenn z.B. ein Überstrom auftritt, blinken die jeweiligen
Phasen LEDs auf. Die LED I> leuchtet mit auf. Nach Ablauf der Auslösezeit geht das Blinken der
LEDs in Dauerlicht über.
DOK-TD-MRIK3, Rev. B
Bereich
Einheit
0.00 – 40.0
x In
.000 – 999.
A
k000 – k999
kA*
1k0 – 9k99
kA
10k0 – 99k0
kA
100K – 999k
kA
1M00 – 2M00
MA
Bereich
Einheit
.000 – 15.0
x In
.000 – 999.
A
k000 – k999
kA*
1k0 – 9k99
kA
10k0 – 99k0
kA
100k – 999k
kA
1M00 – 2M00
MA
SEG Electronics GmbH
37
