Handbuch MRIK3
SEG Electronics GmbH
3.1.6 Störschreiber
Das MRIK3 besitzt eine Störwerterfassung, die die gemessenen Analogwerte als
Momentanwerte aufzeichnet. Die Momentanwerte:
i
, i
, i
, i
,
L1
L2
L3
E
werden im Raster 1,25 ms (bei 50 Hz) bzw. 1,041 ms (bei 60 Hz) abgetastet und in einem
Umlaufpuffer abgelegt. Es können 1-8 Störereignisse mit einer gesamten Aufzeichnungsdauer von
16 s (bei 50 Hz) bzw. 13,33 s (bei 60 Hz) pro Kanal gespeichert werden. (Siehe Kapitel 5.5.1)
Speicheraufteilung
Unabhängig von der Aufzeichnungsdauer kann die gesamte Speicherkapazität auf mehrere
Störfälle mit jeweils geringerer Aufzeichnungsdauer aufgeteilt werden. Außerdem kann das
Löschverhalten des Störschreibers beeinflusst werden.
Nicht überschreiben
Bei der Wahl von 2, 4 oder 8 Aufzeichnungen teilt sich der gesamte Speicher in entsprechend viele
Teilbereiche auf. Wurde diese maximale Anzahl an Störfällen überschritten, dann sperrt der
Störschreiber weitere Aufzeichnungen, um die gespeicherten Daten nicht zu verlieren. Nach dem
Auslesen und Löschen ist er wieder bereit.
Überschreiben
Bei der Wahl von 1, 3 oder 7 Aufzeichnungen werden entsprechend viele Teilbereiche im
Gesamtspeicher reserviert. Ist der Speicher voll, so wird eine neue Aufzeichnung immer die älteste
überschreiben.
Der Speicherbereich des Störschreibers ist als Ringpuffer aufgebaut. In diesem Beispiel können 7
Störschriebe gespeichert werden. (überschreiben)

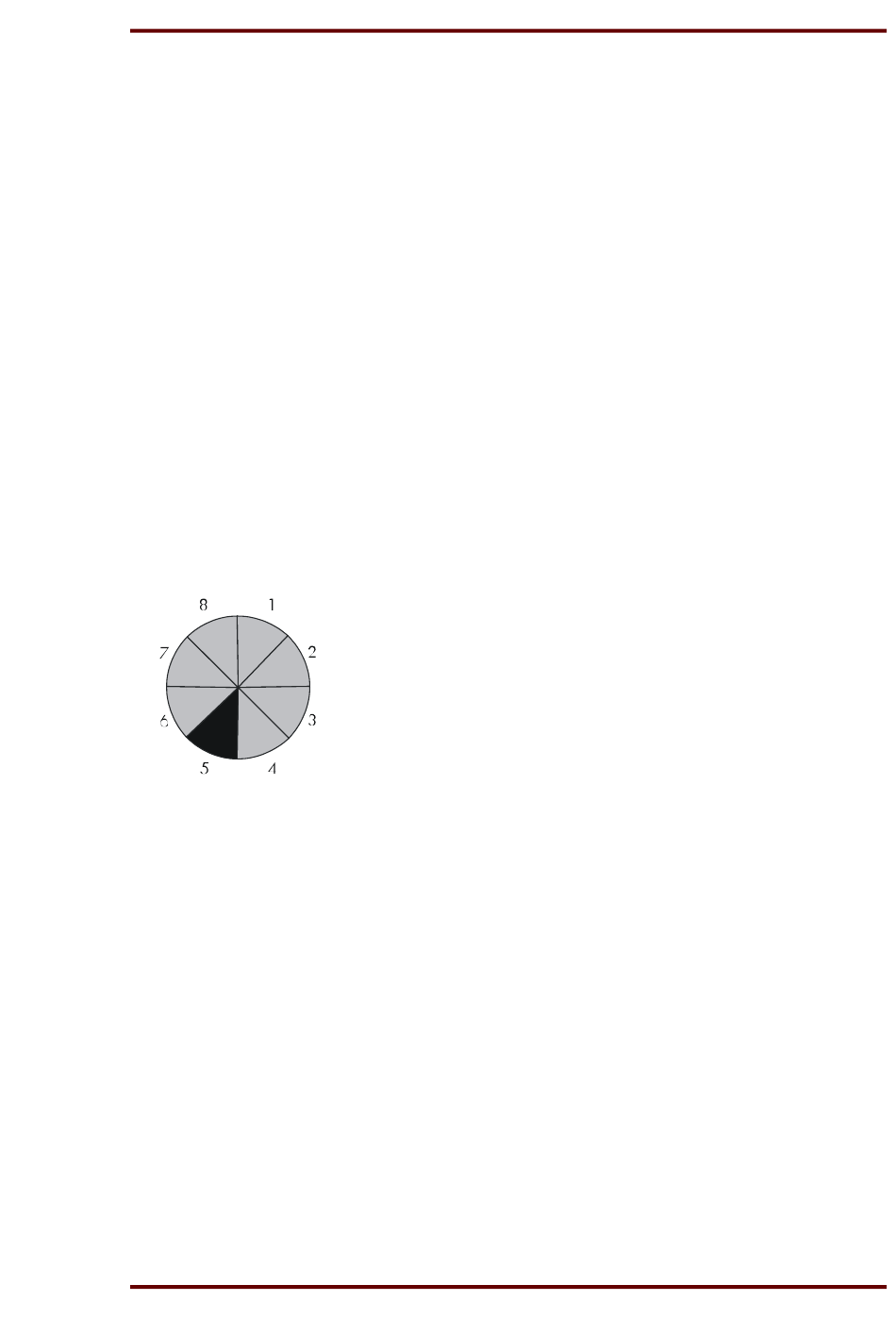

Abbildung 3.3: Aufteilung des Speichers in z. B. 8 Segmente
Speicherplatz 6 bis 4 ist belegt
Speicherplatz 5 wird gerade beschrieben
Dieses Beispiel zeigt, dass der Speicher mit mehr als acht Aufzeichnungen belegt wurde, da die
Speicherplätze 6, 7 und 8 belegt sind. Somit ist die Nr. 6 der älteste Störschrieb und die Nr. 4 die
aktuellste Aufzeichnung.
DOK-TD-MRIK3, Rev. B
11
