Analysieren eines Signals
So zeigen Sie ein Signal mit großer Aufzeichnungslänge (Zoom) an
128
Mit den Bedienelementen des Menüs Navigation (Zoom-Taste, Zoom-
Seitenmenü und Mehrfunktions-Drehknopf) können Sie Abschnitte eines
Signals (Kanal 1 bis Kanal 4, Math, Referenz) untersuchen.

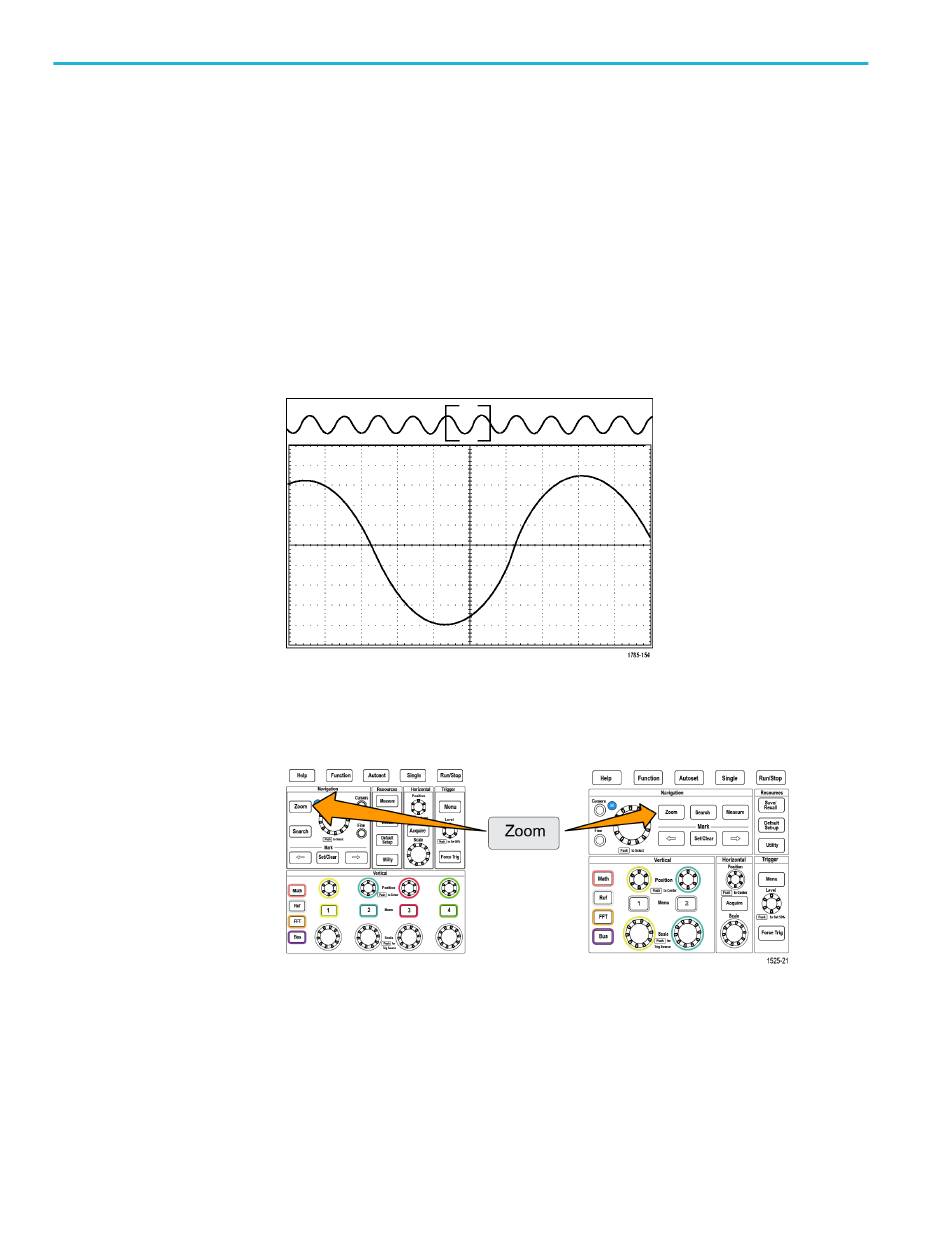

Eine gezoomte Anzeige besteht aus zwei Teilen. Im oberen Teil der Anzeige
werden der gesamte angezeigte Signaldatensatz sowie Größe und Position des
gezoomten Teils des Signals (in Klammern) innerhalb des gesamten Datensatzes
dargestellt. Im unteren Teil der Anzeige wird die gezoomte Anzeige des Signals
(der in Klammern eingeschlossene Teil in der oberen Anzeige) dargestellt.
1. Wählen Sie den Kanal aus, den Sie zoomen möchten.
2. Drücken Sie Zoom.
3. Drücken Sie die Seitenmenütaste Skala, und passen Sie mit den
Mehrfunktions-Drehknopf die Größe des zu zoomenden Bereiches an (d. h.,
vergrößern Sie den Bereich).
4. Drücken Sie die Seitenmenütaste Position, und passen Sie mit den
Mehrfunktions-Drehknopf die Position des Zoombereiches im
Signaldatensatz an.
