Analysieren eines Signals
Durchführen automatischer Messungen
Benutzerhandbuch der Oszilloskop-Serie TBS2000B
Nachdem Sie Erfassung, Triggerung und Anzeige des gewünschten Signals
korrekt eingerichtet haben, können Sie die Ergebnisse analysieren. Sie können
unter den verschiedenen Funktionen wählen, beispielsweise Anzeigen
automatischer Messungen, verwenden von Cursors zur Vermessung bestimmter
Teile eines Signals, Verwenden von Math zur Durchführung von Operationen an
zwei Signalen und Verwenden der FFT zur Anzeige der Frequenzanteile eines
Signals. Zudem können Sie mit der Gattersteuerung während der Durchführung
von Messungen nur einen bestimmten Teil eines Signals analysieren. Siehe
Durchführen einer Messung an lediglich einem Teil des Signals
(Gattersteuerung) auf Seite 106.
Mit automatischen Messungen können Sie an einem Signal übliche Messungen
wie beispielsweise Signalfrequenz, Periode, Anstiegs- und Abfallzeit usw.
schnell vornehmen. Sie können an einer beliebigen Kombination von
Eingangskanälen und einem Math-Signal maximal sechs Messungen gleichzeitig
durchführen. Die Messungen werden auf dem Hauptbildschirm in der
Reihenfolge angezeigt, in der sie ausgewählt wurden.
So führen Sie eine automatische Messung durch:
1. Erfassen Sie ein getriggertes Signal und zeigen Sie das Signal an.

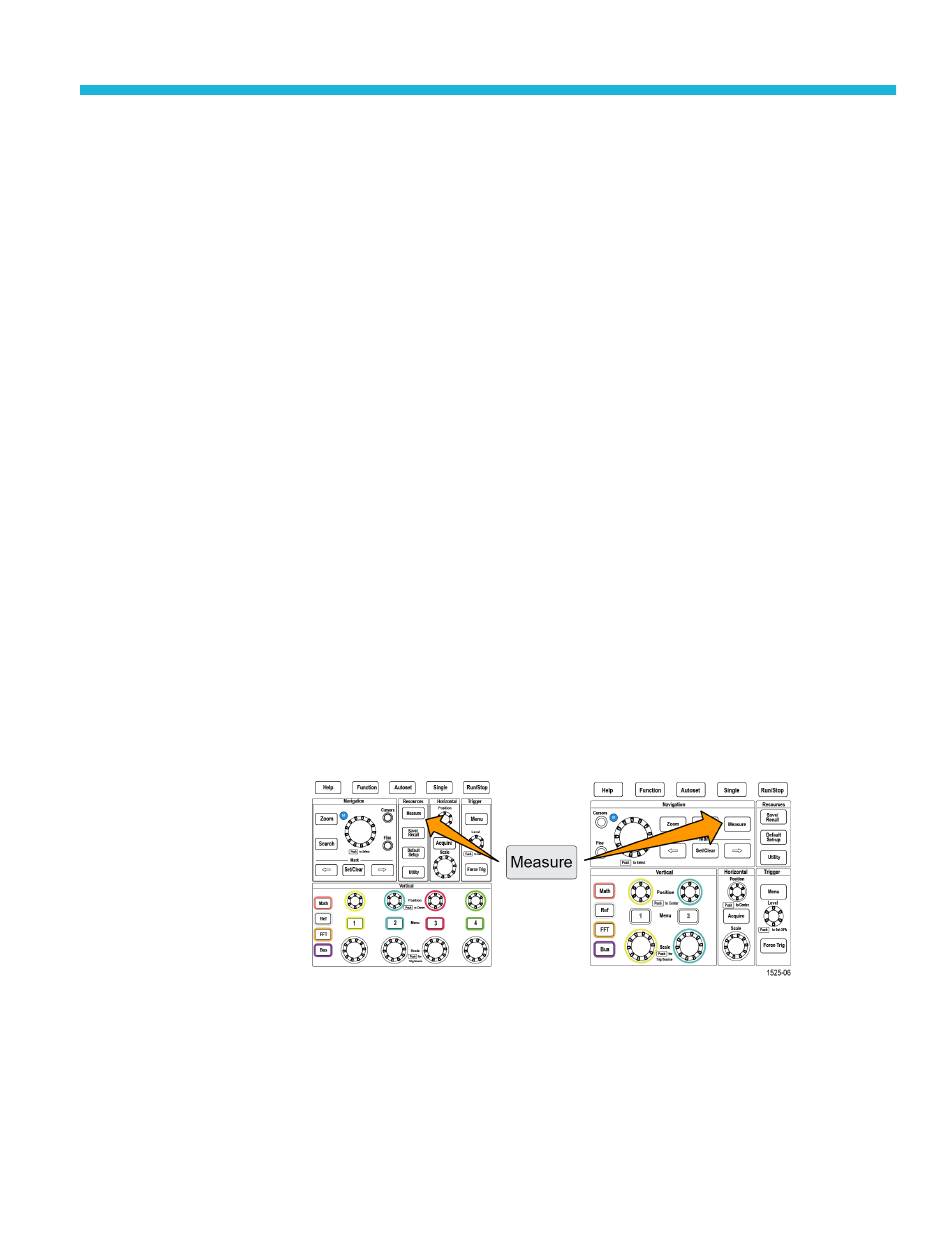

2. Drücken Sie Messen.
3. Drücken Sie die Seitenmenütaste, um den Kanal auszuwählen, an dem
Messungen vorgenommen werden sollen.
4. Wählen Sie mit dem Mehrfunktions-Drehknopf eine Messung aus und
klicken Sie darauf. Siehe
Seite 99.
Die Leiste Messergebnisauswahl oben am Bildschirm wird aktualisiert, um
dadurch anzuzeigen, dass eine Messung für diesen Kanal ausgewählt wurde
(farblich markiert), wobei insgesamt maximal sechs Messungen angezeigt
werden können.
Beschreibungen automatischer Messungen auf
