Anschließen des Hemo4 Pod und des Hemo2 Pod

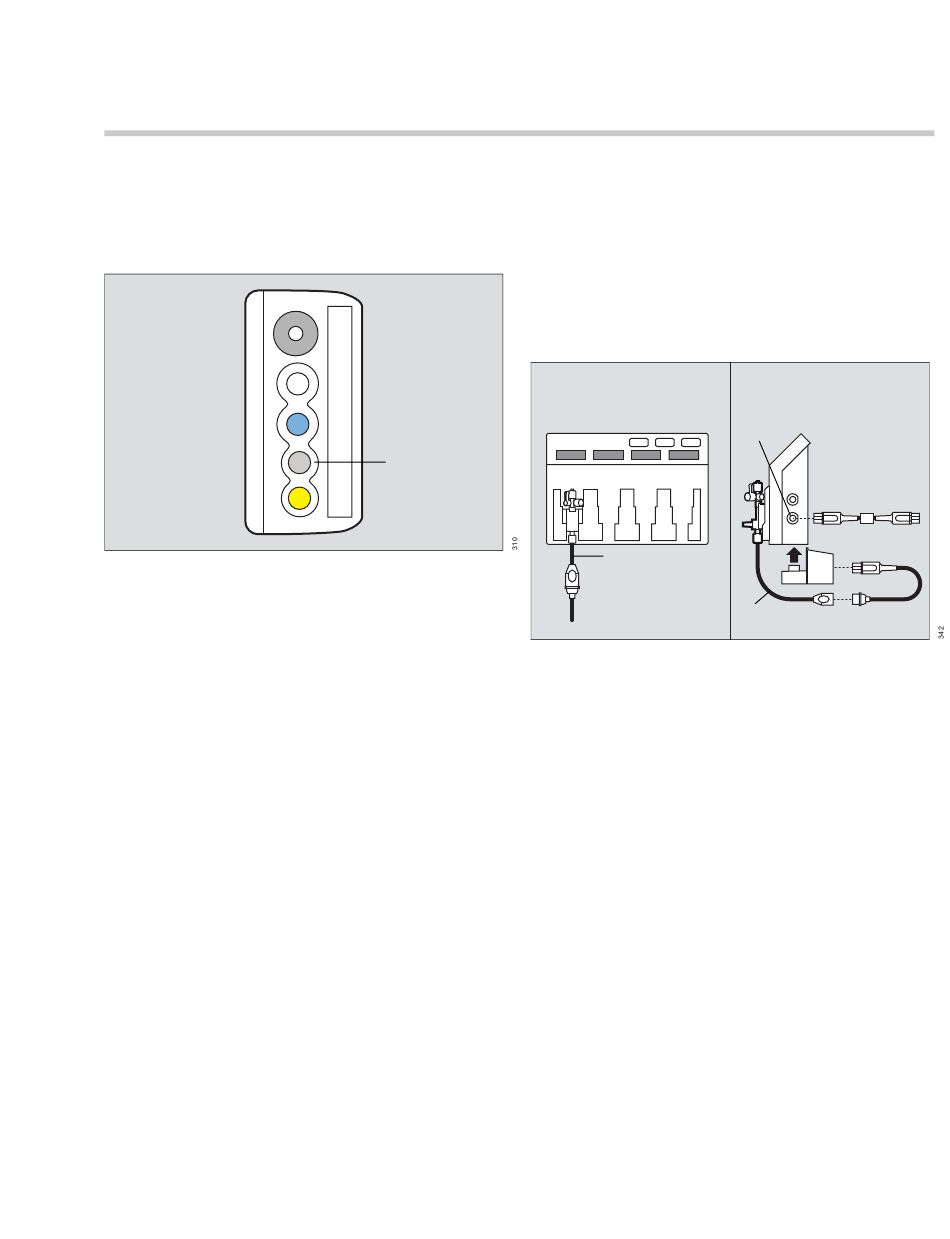

Der Hemo4 Pod und der Hemo2 Pod werden direkt
an den M540 angeschlossen. Die folgende Abbil-
dung zeigt, wo sich der graue Hemo-Anschluss (A)
an der Seite des M540 befindet.
A Konnektor für den IBP-Schlauch am M540
B Hämodynamik-Anschluss am Pod
C Pod-Verbindungskabel
D Wandlerkabel
E Wandlereinschub
F Wandler-Adapterkabel
G Adapterblock für den invasiven Blutdruck
Gebrauchsanweisung Infinity Acute Care System – Monitoringanwendungen VG3.n
So schließen Sie den Hemo4 Pod und den
Hemo2 Pod an:
1 Schließen Sie den IBP-Adapter (G) an der
Unterseite des Hemo4 Pod/Hemo2 Pod an.
2 Schließen Sie ein Ende des Verbindungskabels
(C) an den Hemo4 Pod- oder den Hemo2 Pod-
Anschluss (B) an.
A
3 Schließen Sie das andere Ende des
Verbindungskabels (C) an den grauen
Hemo-Anschluss (A) des M540 an.
4 Setzen Sie die Wandler in die Wandlerein-
schübe (E) ein.
5 Schließen Sie die Wandler-Adapterkabel (F) an
die Wandlerkabel (D) an.
Invasiver Blutdruck (IBP)

Vorderansicht

B
E
D
D

Seitenansicht

C
G
F
279
