Anschließen der Elektrodenkabel für das Monitoring neonataler Patienten
Die Kabelsätze werden direkt an den M540
angeschlossen.
D

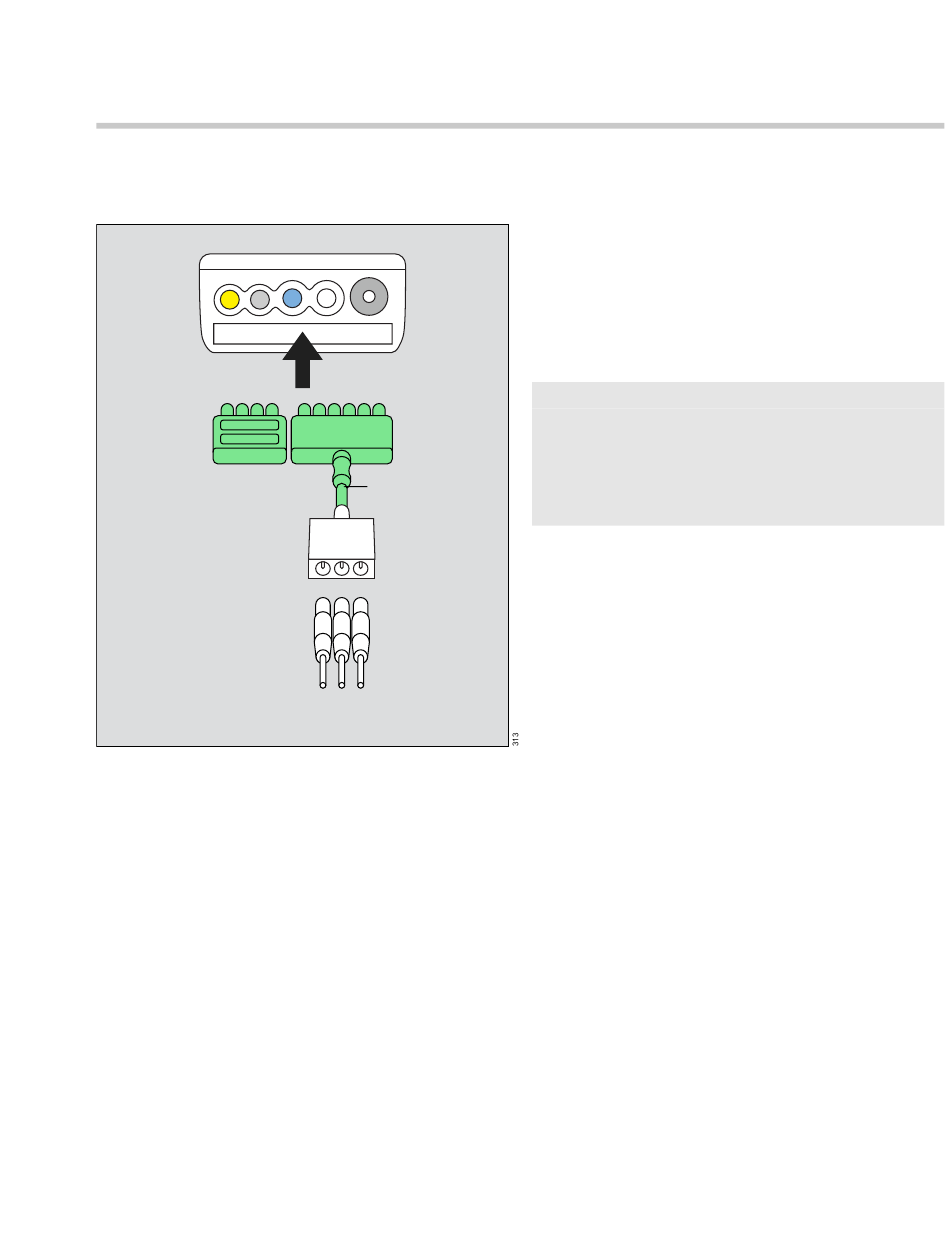

A EKG-Anschluss am M540
B EKG-Adapterkabel für Neonaten
C EKG-Elektroden für Neonaten
D Abstandshalter
Gebrauchsanweisung Infinity Acute Care System – Monitoringanwendungen VG3.n
A
B
C
EKG, Arrhythmie und ST-Segment
Anschließen des Kabelsatzes
1 Schließen Sie das EKG-Adapterkabel für Neo-
naten (B) an den vertieften EKG-Anschluss (A)
an der Seite des M540 an.
Richten Sie das EKG-Adapterkabel für Neona-
ten (B) so aus, dass die frei liegenden Pins zu
Ihnen zeigen, wenn Sie sie fest in den Kanal
einstecken.
HINWEIS
EKG-Elektrodenkabel können im EKG-Anschluss
des M540 verbleiben, ohne verbunden sein zu
müssen. Vergewissern Sie sich, dass sämtliche
EKG-Elektrodenkabel fest in den EKG-Anschluss
des M540 eingesteckt sind.
2 Schließen Sie den Abstandshalter (D) an, um
die nicht belegten Pins der EKG-Ableitung des
M540 zu schützen.
3 Schließen Sie die einzelnen EKG-Elektroden
für Neonaten (C) an das EKG-Adapterkabel für
Neonaten (B) an.
Informationen zum Anlegen der Elektroden
am Patienten finden Sie in den Abbildungen
ab Seite 188.
